PCS-6400TL - Моторизированная система позиционирования, с левым ходом, диапазон перемещения при тонкой настройке 300 мкм вдоль осей Y и Z, и в плоскости оси Z, Thorlabs

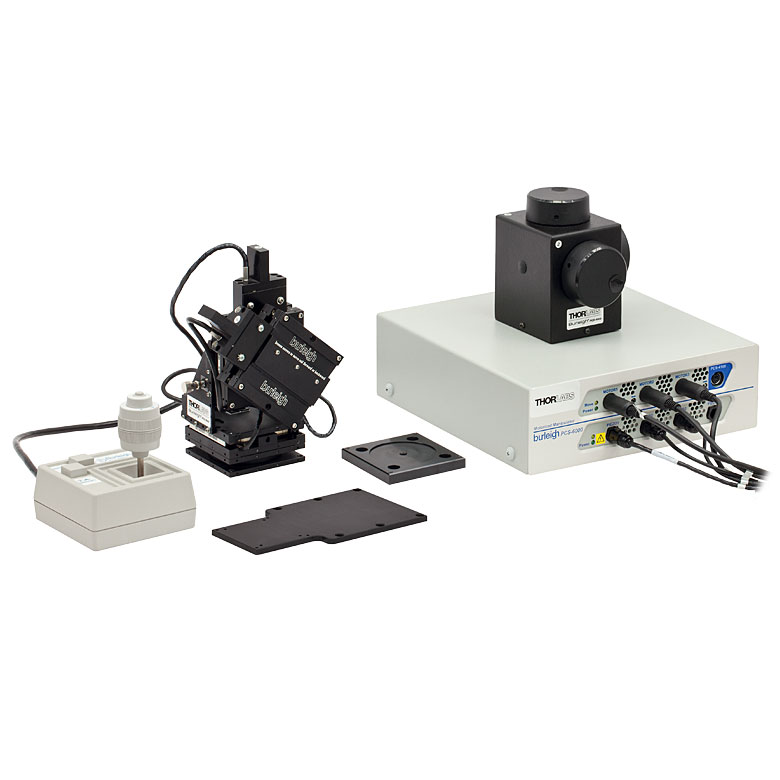

PCS-6400TL — моторизированная система позиционирования с левым ходом

PCS-6400TL — это высокоточная моторизированная система позиционирования с левым направлением движения, предназначенная для микронной настройки образцов в научных и прикладных задачах. Обеспечивает прецизионное перемещение вдоль осей Y и Z, а также регулировку в плоскости оси Z (например, наклон или поворот), что особенно важно для сложных микроскопических установок.

Диапазон перемещения при тонкой настройке составляет 300 мкм по оси Y, 300 мкм по оси Z, и эквивалентный диапазон в плоскости Z для коррекции угла или наклона. Система использует пьезоэлектрические приводы (PZT), обеспечивающие минимальный шаг до 2 нм, точность позиционирования — до 20 нм, повторяемость — ±5 нм. Скорость перемещения — до 400 мкм/с (в зависимости от контроллера и конфигурации).

Управление осуществляется через внешний контроллер (совместимы Thorlabs BPC303, K-Cube Piezo и др.). Максимальная нагрузка — до 500 г. Корпус изготовлен из анодированного алюминия с направляющими из закалённой стали. Габариты устройства — около 60 × 60 × 35 мм, вес — ~320 г.

Система совместима с микроскопами Olympus серии BX, платформами Gibraltar и лабораторными столами Thorlabs. Благодаря расширенным возможностям позиционирования в вертикальной и наклонной плоскостях, PCS-6400TL идеально подходит для задач, где требуется точная пространственная ориентация объекта.

Области применения:

• Суперразрешающая и 3D-микроскопия
• Томография и слоистая визуализация
• Исследования с живыми образцами в объёмных средах
• Фокусировка и наклон в фотонных экспериментах
• Оптические и интерферометрические системы с коррекцией по оси Z

PCS-6400TL — это продвинутая система для тех, кто работает с многомерными структурами и требует точной настройки не только по координатным осям, но и в плоскостях или под углом.
