PCS-6300TR - Моторизированная система позиционирования, с правым ходом, диапазон перемещения при тонкой настройке 150 мкм вдоль осей Y и Z, 300 мкм в плоскости оси Z, Thorlabs

PCS-6300TR — моторизированная система позиционирования с правым ходом

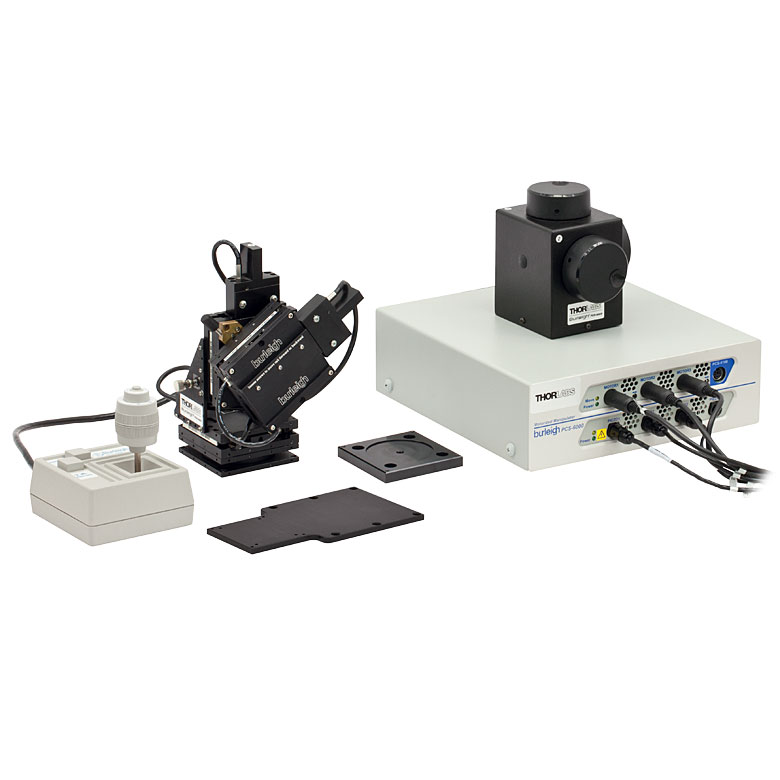

PCS-6300TR — это высокоточная трёхосевая моторизированная система позиционирования с правым направлением перемещения, разработанная для задач, где требуется микронная точность и управление положением в вертикальной и наклонной плоскостях. Устройство идеально подходит для интеграции в оптические, микроскопические и фотонные установки.

Система обеспечивает тонкую настройку с диапазоном перемещений 150 мкм по оси Y, 150 мкм по оси Z и до 300 мкм в плоскости оси Z — для точной коррекции наклона или позиционирования вдоль дуги. Встроенные пьезоэлектрические приводы (PZT) обеспечивают минимальный шаг перемещения до 2 нм, точность позиционирования до 20 нм и повторяемость ±5 нм. Максимальная скорость — до 400 мкм/с.

PCS-6300TR управляется через совместимые контроллеры Thorlabs (например, BPC303, K-Cube Piezo) и выдерживает нагрузку до 500 г. Конструкция выполнена из анодированного алюминия с направляющими из закалённой стали. Габариты платформы составляют около 60 × 60 × 35 мм, масса — примерно 320 г.

Система совместима с микроскопами Olympus BX, платформами Thorlabs Gibraltar, а также с большинством лабораторных оптических столов. Предназначена для применения в проектах, где критически важна стабильность, точность и гибкость позиционирования.

Области применения:

• 3D-микроскопия и объёмная визуализация
• Фокусировка и наклон в фотонных системах
• Биофизические эксперименты и манипуляции с живыми образцами
• Интерферометрия, когерентная томография
• Точная юстировка оптических компонентов

PCS-6300TR — это надёжное решение для научных и инженерных задач, где требуется линейное и наклонное позиционирование с нанометровой точностью и высокой стабильностью.
