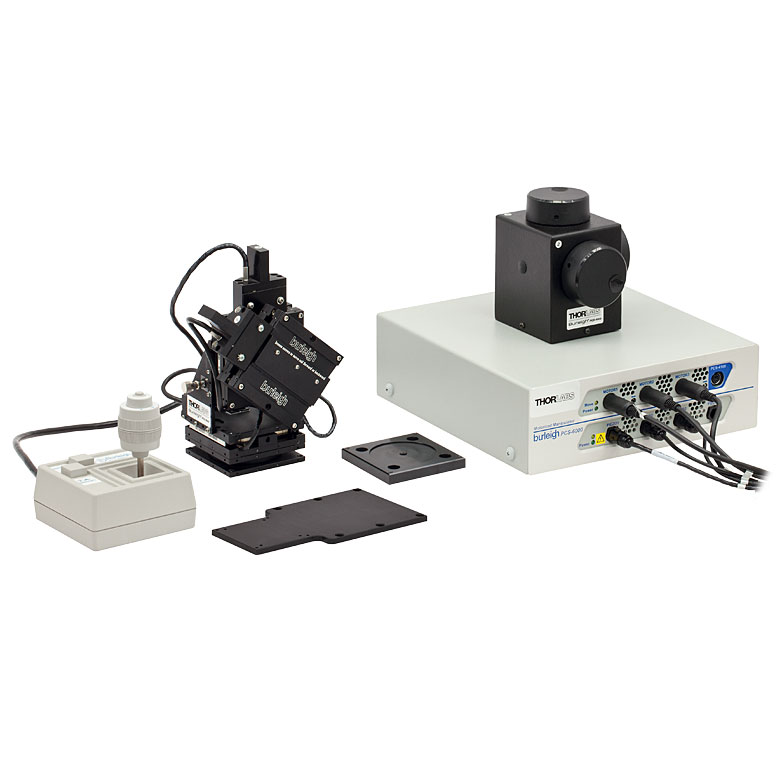

PCS-6300TL — моторизированная система позиционирования с левым ходом

PCS-6300TL — это трёхосевая моторизированная система позиционирования с левым направлением перемещения, предназначенная для прецизионной настройки положения образца в вертикальной плоскости. Система позволяет точно управлять положением по осям Y и Z, а также осуществлять тонкую регулировку в плоскости оси Z (например, наклон или дугообразное смещение).

Диапазон тонкой настройки составляет 150 мкм по осям Y и Z и 300 мкм в плоскости оси Z. Приводы выполнены на основе пьезоэлектрических элементов (PZT), что обеспечивает минимальный шаг до 2 нм, позиционирование с точностью до 20 нм и повторяемость ±5 нм. Максимальная скорость перемещения — до 400 мкм/с.

Система совместима с контроллерами Thorlabs (BPC303, K-Cube Piezo и др.) и рассчитана на нагрузку до 500 г. Корпус изготовлен из анодированного алюминия с направляющими из закалённой стали. Габариты — около 60 × 60 × 35 мм, масса — ~320 г.

Благодаря возможности управления в вертикальной и наклонной плоскости, PCS-6300TL подходит для сложных микроскопических задач, требующих не только прямолинейного, но и пространственного позиционирования. Полностью совместима с микроскопами Olympus BX, платформами Gibraltar и лабораторными установками Thorlabs.

Области применения:

• Объёмная микроскопия (3D-визуализация, томография)
• Точная фокусировка в биомедицинских исследованиях
• Манипуляции с живыми клетками в объёмных средах
• Фотонные и лазерные эксперименты с вертикальной коррекцией
• Интерферометрические и оптические системы с наклонной юстировкой

PCS-6300TL — оптимальное решение для задач, где требуется точная настройка по вертикали, управляемый наклон и стабильность в диапазоне субмикронов.
