PCS-6200TR - Моторизированная система позиционирования, с правым ходом, диапазон перемещения при тонкой настройке 150 мкм вдоль осей Y и Z и в плоскости оси Z, Thorlabs

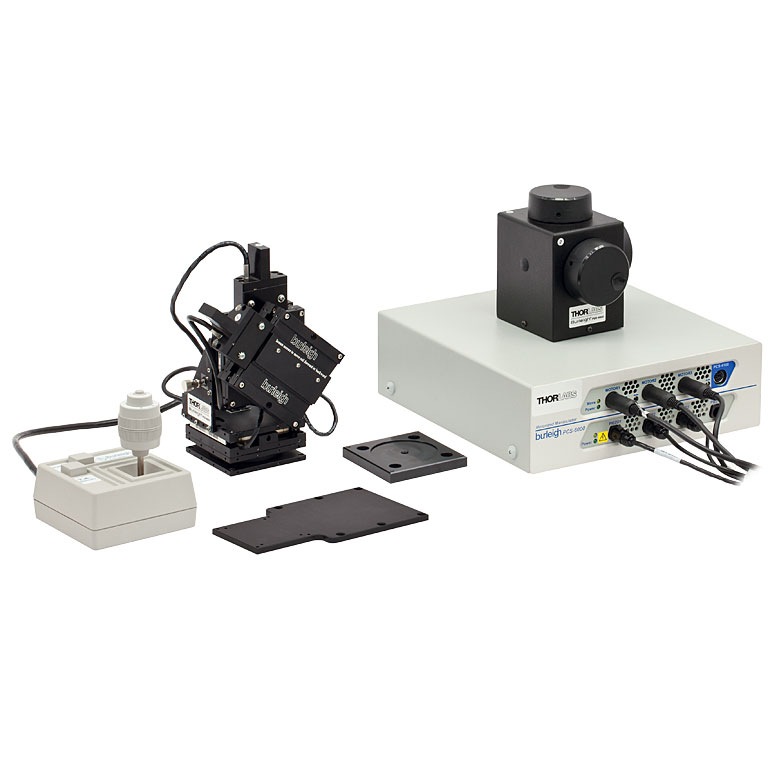

PCS-6200TR — моторизированная система позиционирования с правым ходом

PCS-6200TR — это компактная моторизированная система позиционирования с правым направлением перемещения, предназначенная для высокоточной настройки положения образцов по вертикали и в наклонной плоскости. Система особенно эффективна в задачах, требующих микронной и субмикронной точности позиционирования по осям Y, Z и в плоскости оси Z (например, наклон, коррекция угла).

Диапазон тонкой настройки составляет 150 мкм по осям Y и Z, а также 150 мкм в плоскости оси Z. Встроенные пьезоэлектрические приводы (PZT) обеспечивают минимальный шаг до 2 нм, точность позиционирования — до 20 нм и повторяемость ±5 нм. Скорость перемещения достигает до 400 мкм/с, в зависимости от контроллера и условий эксплуатации.

Система совместима с контроллерами Thorlabs (например, BPC303, K-Cube Piezo) и выдерживает нагрузку до 500 г. Конструкция выполнена из анодированного алюминия с высокоточной механикой и направляющими из закалённой стали. Габариты — около 60 × 60 × 35 мм, масса — приблизительно 320 г.

PCS-6200TR легко интегрируется с микроскопами Olympus серии BX, платформами Gibraltar и оптическими системами Thorlabs. Идеально подходит для научных и промышленных приложений, где критически важны стабильность и точность позиционирования в трёхмерном пространстве с возможностью коррекции наклона.

Области применения:

• Флуоресцентная, конфокальная и объёмная микроскопия
• Точная фокусировка и наклон в фотонных системах
• Микроманипуляции в биологических и инженерных задачах
• Интерферометрия и когерентная томография
• Юстировка и сборка оптических компонентов

PCS-6200TR — надёжное решение для лабораторий и исследовательских центров, где необходима стабильная и гибкая система управления положением образца с точностью до нанометров.
