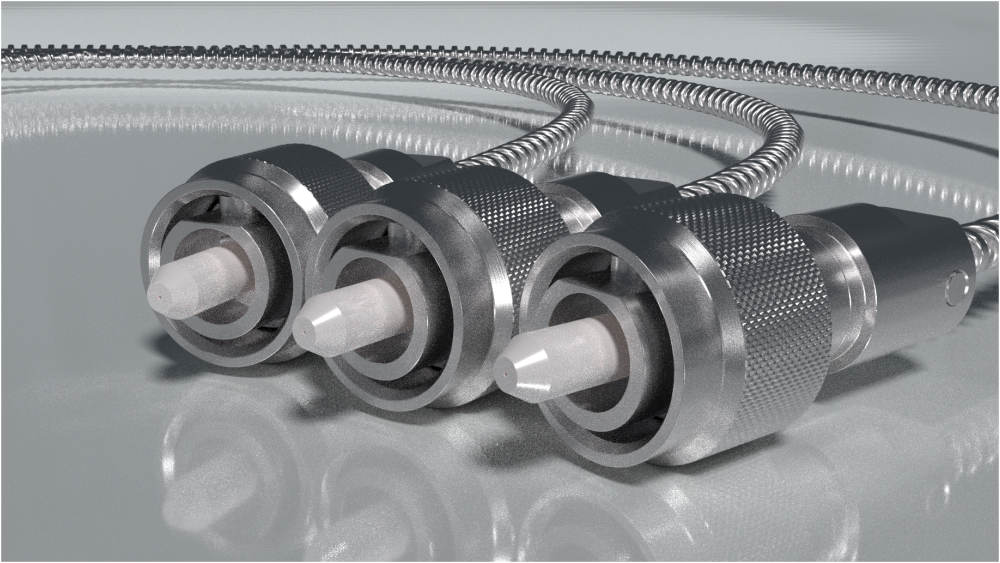

SQS Fiber Optics является производителем оптических патчкордов / перемычек, подходящих для работы в условиях высокого или сверхвысокого вакуума (UHV). Процесс сборки вакуумных патчкордов требует процесса склейки и разъемов, совместимых со сверхвысоким вакуумом, и оголенного волокна, защищенного трубкой со свободной укладкой волокна. Для вакуума наиболее распространенными разъемами являются разъемы FC. Разъем SMA 905 также доступен.
Особенности:
- Отличные оптические характеристики;
- Патч-корды / адаптеры, совместимые с UHV;
- Точная оптическая длина по запросу;
- Проходные муфты для UHV по запросу;
- SM, MM и PM модели.

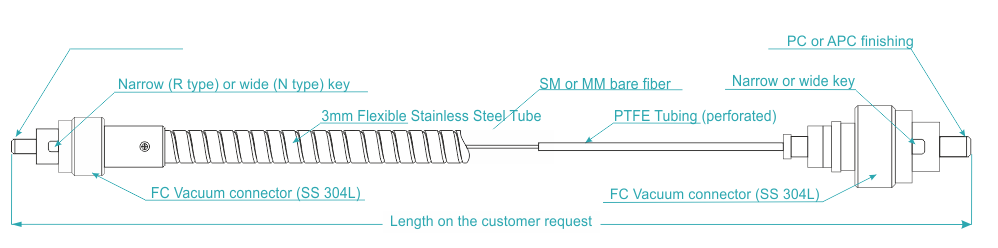

Спецификация патч-кордов
|
Тип |
SM |
MM |
PM |
|
Длины волн (в зависимости от типа волокна) |
400 ÷ 2000 нм |
400 ÷ 2000 нм |
400 ÷ 2000 нм |
|
Вносимые потери (макс./тип.): |
0.3 / 0.22 дБ (1310/1550нм) |
0.3 / 0.2 дБ (850/1300нм) |
0,4 / 0.2 дБ (1550нм) |
|
Потери на отражение(UPC) Вносимые потери (мин./тип.): |
> 55 / > 50 дБ (1310 нм) |
> 25 дБ/ > 40 дБ (850/1300нм) |
> 55 / > 50 дБ (1310 нм) |
|
Потери на отражение(APC) Вносимые потери (мин./тип.): |
> 68 / > 60 дБ(1310 нм) |
NA |
> 68 / > 60 дБ(1310 нм) |
|
Коэффициент экстинкции (мин.) [дБ]: |
- |
- |
20, 25 ,30 дБ |
|
Угловое смещение (Q) (Действительная ось) [°]: |
- |
- |
+/-2,5 или +/-1,5 |
|
Воспроизводимость - 500 соединений: |
+/- 0,1 дБ |
+/- 0,1 дБ |
+/- 0,2 |
|
Сердцевина / оболочка / покрытие |
9/125/155 полиимид (G.652D) |
50/125/155 полиимид (OM2) |
в зависимости от типа волокна |
|
Разъем (сделан SQS) |
FC/PC или APC (N или R тип) |
FC/PC (N или R тип) |
FC/PC или APC (N или R тип) |
|
Разъем - материал |
SS 304L (1.4307) |
SS 304L (1.4307) |
SS 304L (1.4307) |
|
Наконечник - материал |
Циркониевый наконечник |
Циркониевый наконечник |
Циркониевый наконечник |
|
Защита оптоволокна |
Полиимид или ПТФЭ или стальная трубка |
Полиимид или ПТФЭ или стальная трубка |
Полиимид или ПТФЭ или стальная трубка |
|
Рабочая температура |
-40 +85 °C (180°C по запросу) |
-40 +85 °C (180°C по запросу) |
-20 +70°C |

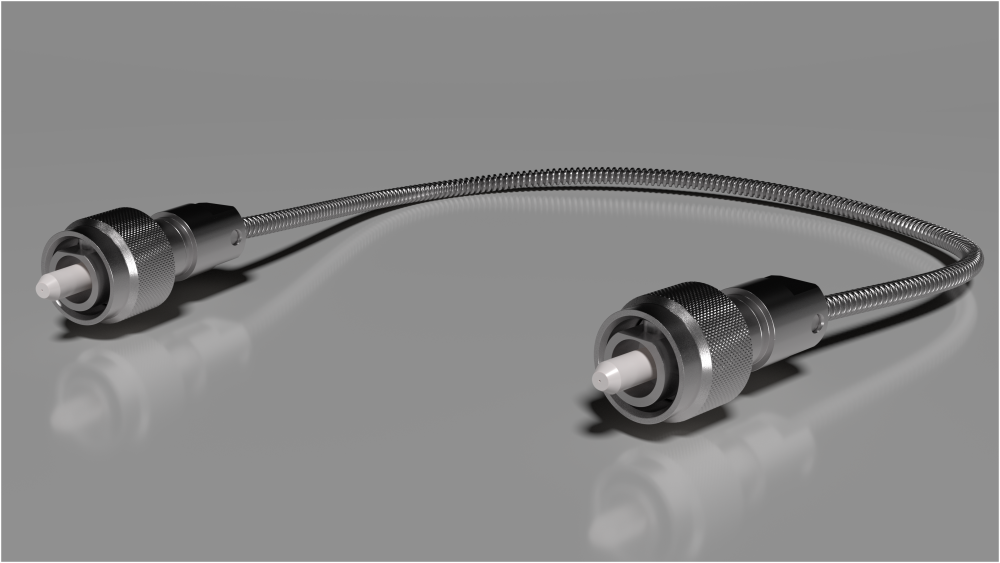

Патч-корды для сверхглубокого вакуума

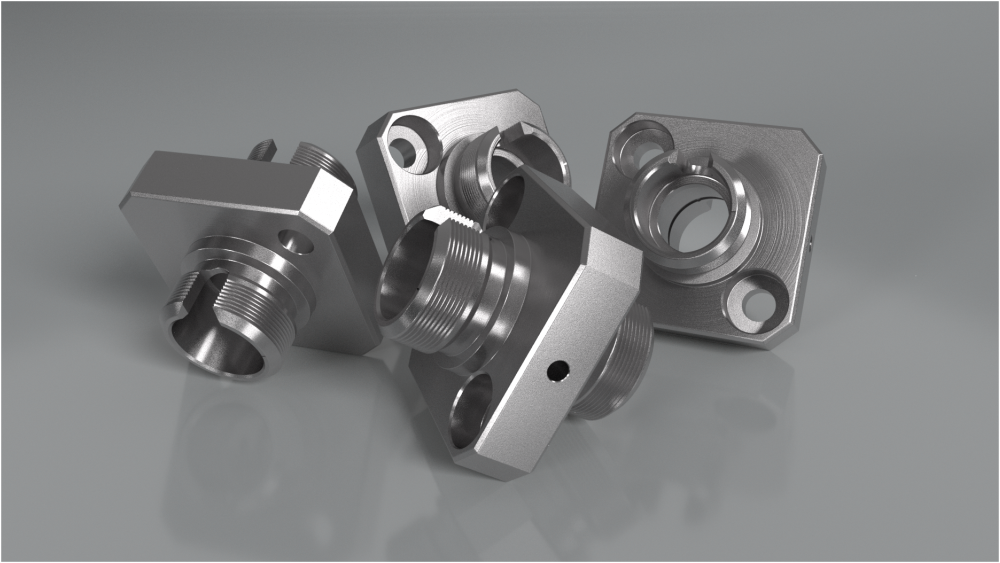

Типы адаптеров
|
Интерфейс адаптера для разъемов |
FC/PC или FC/APC |

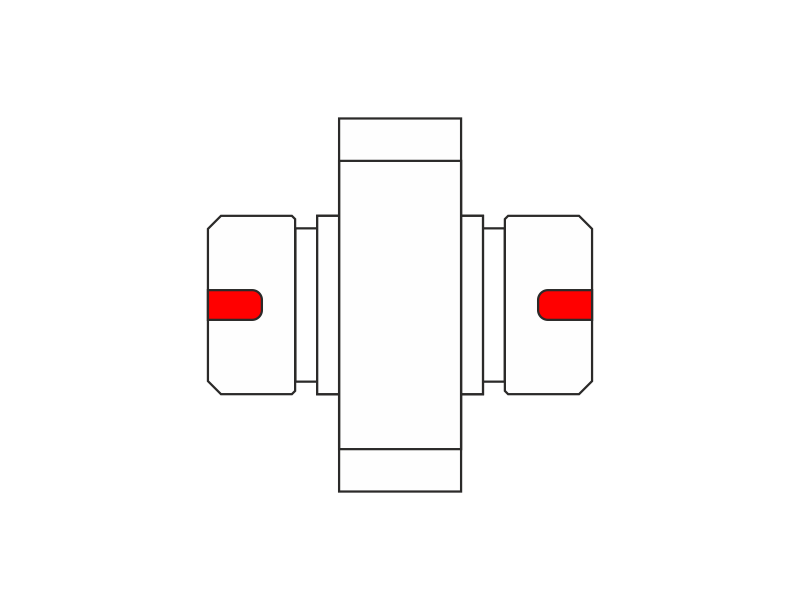

Ключ узкий - узкий |

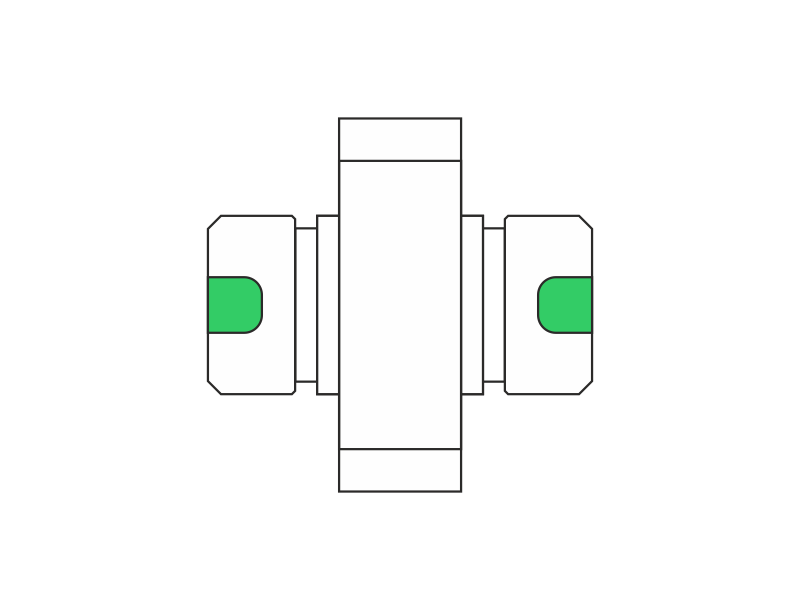

Ключ широкий - широкий |

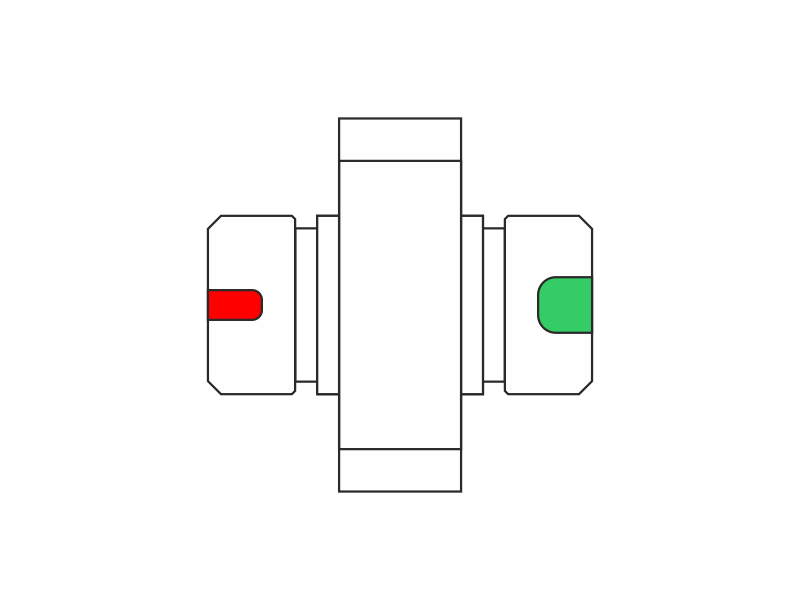

Ключ узкий - широкий |
|
Отверстие под ключ |
N тип ( 2.15 – 2.20 мм) или R тип ( 2.05 – 2.10 мм) | |||
|
Материал - корпус |
SS 304L (1.4307) |  |  |  |
|
Материал - муфта |
Цирконий | |||
|
Фланец |
Полноразмерный (прямоугольный) | |||
|
Лазерная маркировка фланца |
По запросу |
|
|
|
|
