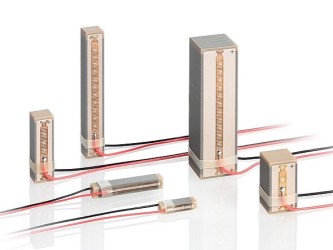

PICMA® (PI Ceramic Monolithic Multilayer Actuator) – пакетные пьезоактуаторы с напряжением питания от -20 до +120 В, отличающиеся высокими эксплуатационными характеристиками и надёжностью. Высокая температура Кюри (320 °C) делает возможным использование акутаторов серии PICMA® в широком диапазоне температур окружающей среды от -40 до 150 °C. Конструкция внешней керамической оболочки актуаторов позволяет значительно улучшить влагозащищенность по сравнению с изоляцией при помощи полимерных пленок. Диффузия молекул воды при этом значительно снижается. Высокая резонансная частота делает эту серию актуаторов подходящей для динамических применений с небольшими нагрузками.
Для работы в жёстких внешних условиях выпускаются пьезоактуаторы в защитном корпусе. Такие актуаторы могут эксплуатироваться при наличии брызг воды, масла, постоянной высокой влажности. Корпус пьезоактуаторов улучшает теплоотвод, что дает возможность достичь высокой частоты работы. В жёстких условиях пьезоэлементы PICMA®, изготовленные в корпусе, показывают существенно большее время безотказной работы, как в случае динамических, так и статических режимов эксплуатации.
Корпусные и бескорпусные актуаторы серии PICMA® могут использоваться в вакууме при давлении до 10-9 гПа. По индивидуальным требованиям актуаторы могут быть модернизированы для работы при температуре до 200 °С, оснащены тензометрическим (SGS) датчиком обратной связи. Возможно изготовление актуаторов различной геометрии, в том числе со сквозным отверстием в середине. Актуаторы могут быть оснащены металлическими наконечниками различных форм.
Особенности:- Тип пьезокерамики: PIC-252. - Стандартный электрический вывод: 100 мм, тефлоновая изоляция, P-882, P-883: AWG 32 (Ø 0.49 мм); P-885, P‑887, P‑888: AWG 30 (Ø 0.61 мм); P-88х.х5: AWG 30 (Ø 0.61 мм). - Рекомендуемая величина преднагрузки для бескорпусных актуаторов в динамическом режиме: 15 МПа. - Максимальная величина преднагрузки для бескорпусных актуаторов при постоянно действующей силе: 30 МПа. - Продольная резонансная частота измерена при напряжении 1 В, при этом пьезоактуатор не закреплён и не нагружен. Значение уменьшается вдвое в случае одностороннего крепежа. - Электрическая ёмкость измерена при напряжении 1 В и частоте в 1 кГц. - Диапазон рабочего напряжения: от -20 В до +120 В. - Диапазон рабочих температур: от -40 до 150 °С |
Применения:- Высокоточная механика; - Высокоскоростные переключатели; - Активная и адаптивная оптика; - Активное гашение вибрации; - Пневматические и гидравлические клапаны; - Метрология / интерферометрия; - Биотехнологии; - Нанотехнологии. |

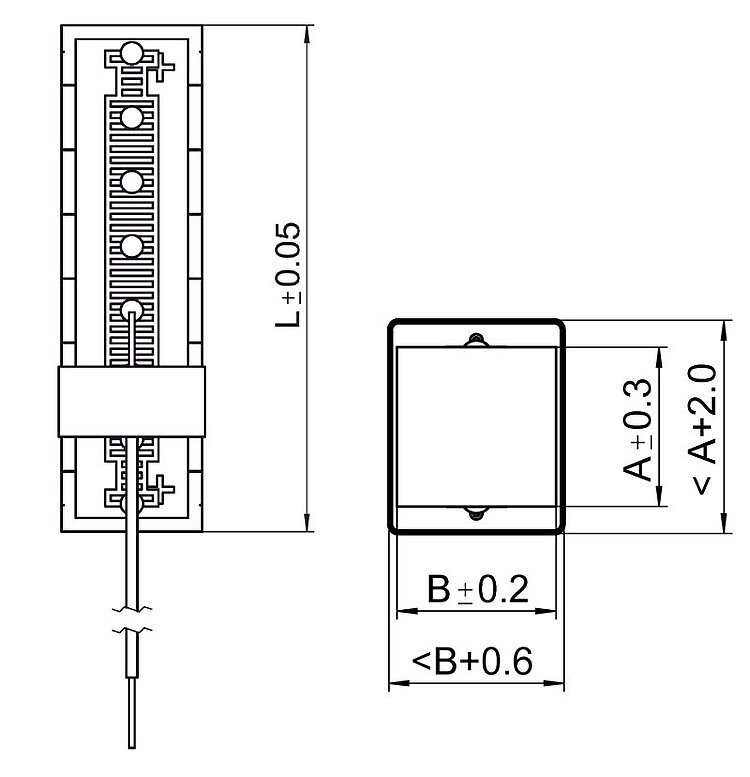

Технические характеристики пьезоактуаторов PICMA® без корпуса:
|
Модель |
Размеры A x B x L, мм |
Номинальное перемещение, мкм при 100 В |
Максимальное перемещение, мкм при 120 В |
Блокирующая сила, Н при 120 В |
Жесткость, Н/мкм |
Электрическая емкость, мкФ ±20% |
Резонансная частота, кГц ±20% |
|
P-882.11 |
3 x 2 x 9 |
6.5 ±20% |
8 ±20% |
190 |
24 |
0.15 |
135 |
|
P-882.31 |
3 x 2 x 13.5 |
11 ±20% |
13 ±20% |
210 |
16 |
0.22 |
90 |
|
P-882.51 |
3 x 2 x 18 |
15 ±10% |
18 ±10% |
210 |
12 |
0.31 |
70 |
|
P-883.11 |
3 x 3 x 9 |
6.5 ±20% |
8 ±20% |
290 |
36 |
0.21 |
135 |
|
P-883.31 |
3 x 3 x 13.5 |
11 ±20% |
13 ±20% |
310 |
24 |
0.35 |
90 |
|
P-883.51 |
3 x 3 x 18 |
15 ±10% |
18 ±10% |
310 |
18 |
0.48 |
70 |
|
P-885.11 |
5 x 5 x 9 |
6.5 ±20% |
8 ±20% |
800 |
100 |
0.6 |
135 |
|
P-885.31 |
5 x 5 x 13.5 |
11 ±20% |
13 ±20% |
870 |
67 |
1.1 |
90 |
|
P-885.51 |
5 x 5 x 18 |
15 ±10% |
18 ±10% |
900 |
50 |
1.5 |
70 |
|
P-885.91 |
5 x 5 x 36 |
32 ±10% |
38 ±10% |
950 |
25 |
3.1 |
40 |
|
P-887.31 |
7 x 7 x 13.5 |
11 ±20% |
13 ±20% |
1700 |
130 |
2.2 |
90 |
|
P-887.51 |
7 x 7 x 18 |
15 ±10% |
18 ±10% |
1750 |
100 |
3.1 |
70 |
|
P-887.91 |
7 x 7 x 36 |
32 ±10% |
38 ±10% |
1850 |
50 |
6.4 |
40 |
|
P-888.31 |
10 x 10 x 13.5 |
11 ±20% |
13 ±20% |
3500 |
267 |
4.3 |
90 |
|
P-888.51 |
10 x 10 x 18 |
15 ±10% |
18 ±10% |
3600 |
200 |
6.0 |
70 |
|
P-888.91 |
10 x 10 x 36 |
32 ±10% |
38 ±10% |
3800 |
100 |
13.0 |
40 |
Технические характеристики пьезоактуаторов PICMA® в защитном корпусе:
|
Модель |
Размеры OD x L, мм |
Номинальное перемещение, мкм при 100 В |
Максимальное перемещение, мкм при 120 В |
Блокирующая сила, Н при 120 В |
Жесткость, Н/мкм |
Электрическая емкость, мкФ ±20% |
Резонансная частота, кГц ±20% |
|
P-885.55 |
11.2 x 22.5 |
14 ±10% |
17 ±10% |
850 |
50 |
1.5 |
60 |
|
P-885.95 |
11.2 x 40.5 |
30 ±10% |
36 ±10% |
900 |
25 |
3.1 |
35 |
|
P-888.55 |
18.6 x 22.5 |
14 ±10% |
17 ±10% |
3400 |
200 |
6.0 |
60 |
