Пакетные линейные пьезоактуаторы серии P-080 PICMA® являются компактными актуаторами, оптимизированные для высокодинамичной работы. Стандартные модели предназначены для использования в схемах без обратной связи. Таким образом, для обеспечения высокой повторяемости перемещения дополнительно требуется внешний датчик положения.
Конструктивно пьезоактуатор серии P-080 состоит из миниатюрных пьезоактуаторов с апертурой серии PD080, склеенных между собой. На концах пьезоактуатора располагаются изолирующие пластины. Управление пьезоактуаторами данной серии осуществляется путём подачи низковольтного напряжения (от -20 до 100 В).
Пьезоактуаторы серии P-080 являются вакуумно-совместимыми устройствами (до 10-9 гПа) с диапазоном рабочих температур от -40 до +150 °С.
Конструкция внешней керамической оболочки пьезоактуаторов P-080 позволяет значительно улучшить влагозащищенность по сравнению с изоляцией при помощи полимерных пленок. Высокая резонансная частота позволяет использовать эту серию актуаторов для динамических применений с небольшими нагрузками. В зависимости от величины нагрузки, рекомендуется использование внешней преднагрузки.
По индивидуальным требованиям возможно изготовление пьезоактуаторов с различной формой и высотой, а также допуском на габаритные размеры.
Особенности:- Диапазон перемещения и блокирующее усилие измерены при напряжениях от 0 до 100 В; - Стандартный электрический вывод: изоляция – тефлон, длина – 100 мм, диаметр 0.61 мм; - Тип пьезокерамики PIC-252. Концевые пластины сделаны из оксида алюминия (Al2O3); - Рекомендуемая величина преднагрузки в динамическом режиме: 15 МПа; - Максимальная величина преднагрузки при постоянно действующей силе: 30 МПа; - Продольная резонансная частота измерена при напряжении 1 В, при этом пьезоактуатор не закреплён и не нагружен. Значение уменьшается вдвое в случае одностороннего крепежа; - Допуск электрической ёмкости: ±20 %, измерена при напряжении 1 В и частоте в 1 кГц; - Диапазон рабочего напряжения: от -20 В до 100 В; - Диапазон рабочих температур: от -40 до 150 °С. |
Применения:- Системы спектральной настройки лазера; - Системы микрораспределения; - Биотехнология.
|
Технические характеристики:
|
Параметр/Название модели |
P-080.311 |
P-080.341 |
P-080.391 |
Ед. измер. |
|

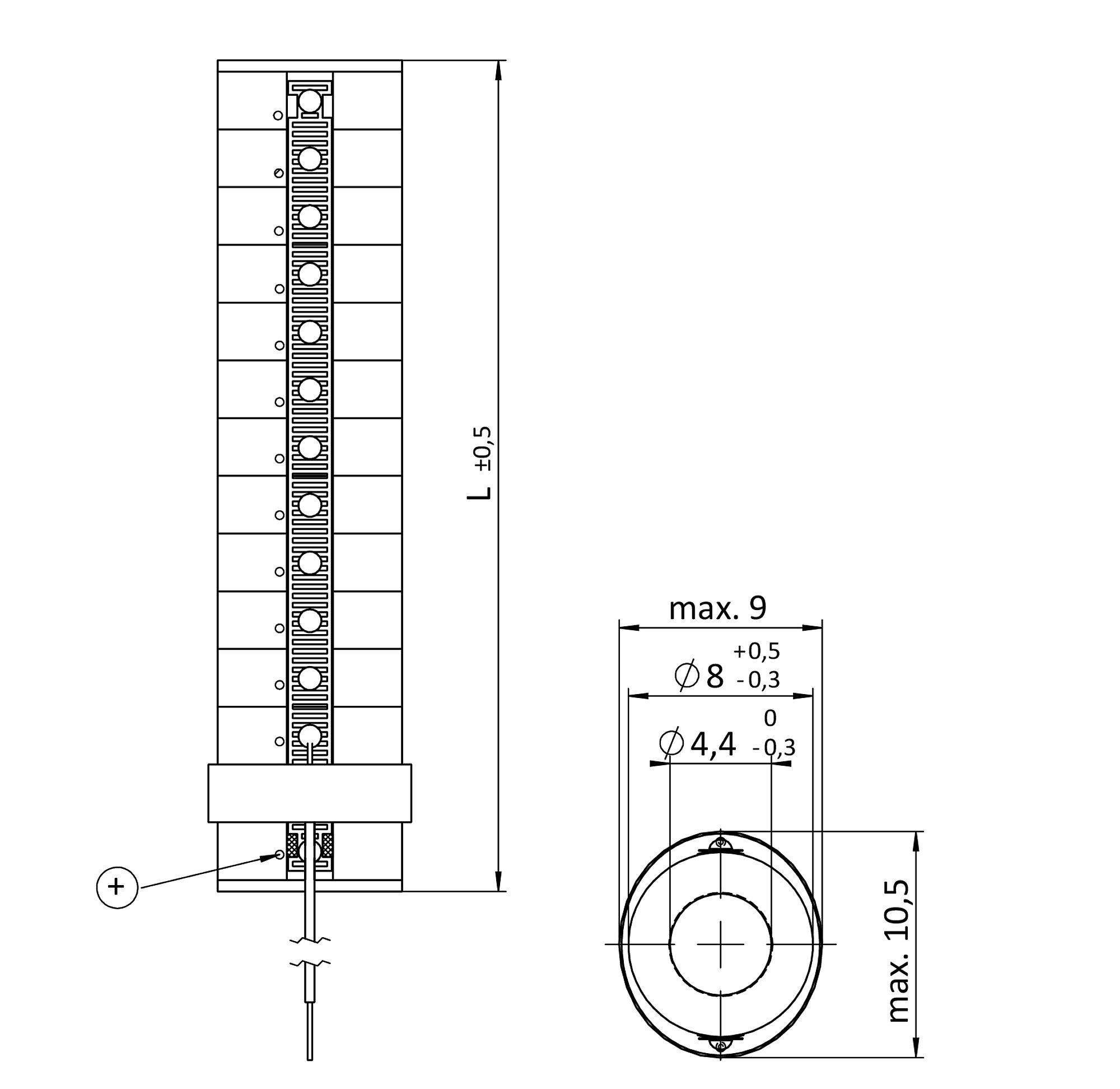

Габариты (внешний диаметр х внутренний диаметр х высота) |
8 х 4.5 х 8.5 |
8 х 4.5 х 16 |
8 х 4.5 х 36 |
мм |
|
Диапазон перемещения |
5.5 ± 20% |
11 ± 20% |
25 ± 10% |
мкм |
|
Блокирующее усилие |
800 |
825 |
850 |
Н |
|
Жёсткость |
145 |
75 |
34 |
Н/мкм |
|
Электрическая ёмкость |
0.86 |
1.7 |
4.0 |
мкФ |
|
Резонансная частота |
160 |
85 |
40 |
кГц |
|
Поставщик
|
Physik Instrumente (PI) |
