Описание

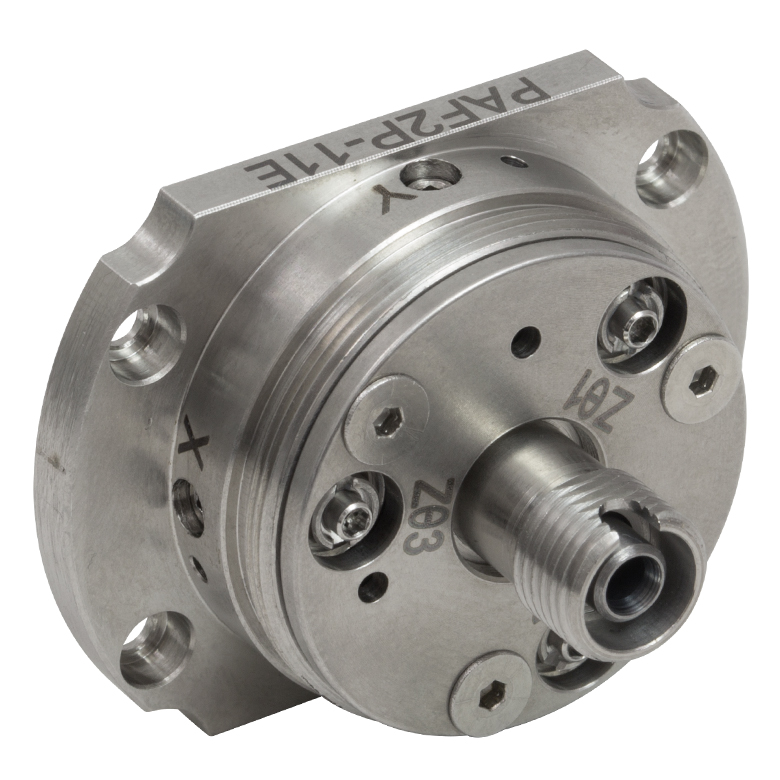

PAF2P-11E — Блок FiberPort для сопряжения с оптоволокном Thorlabs является специализированным блоком FiberPort, предназначенным для сопряжения оптоволокна с внешним оптическим трактом. Модель рассчитана на задачи работы в расширенном среднем инфракрасном диапазоне, где блок сопряжения должен сохранять точность ввода и вывода излучения при использовании специализированных источников и чувствительных приемных каналов. Конструкция с разъемом FC/PC и асферической линзой с фокусным расстоянием 11.0 мм обеспечивает аккуратный вывод излучения из волокна, формирование коллимированного пучка и удобство дальнейшей интеграции в измерительные, исследовательские и прикладные установки. Рабочее просветляющее покрытие 2.0 - 5.0 мкм делает данную модификацию целевой для расширенного среднего инфракрасного диапазона. Асферическая линза позволяет эффективно формировать пучок при компактных габаритах узла, снижает влияние сферической аберрации и делает сопряжение оптоволокна с внешней оптикой более стабильным и повторяемым. Исполнение с разъемом FC/PC удобно там, где важны воспроизводимая фиксация, аккуратная механическая посадка и совместимость с широко используемой лабораторной и измерительной волоконной инфраструктурой. Фокусное расстояние этого уровня обеспечивает хороший баланс между компактностью сборки и удобством получения управляемого коллимированного пучка. Заявленный диаметр перетяжки Ø3.21 мм помогает заранее оценить геометрию формируемого пучка, подобрать совместимую оптику после блока FiberPort и упростить расчет сопряжения с последующими элементами системы. Такой узел особенно полезен там, где необходимо минимизировать потери на стыке волоконной и свободнопространственной части системы, сохранить повторяемость настройки и сократить время ввода оборудования в эксплуатацию. Практическая ценность модели заключается в том, что она помогает выстроить понятный и воспроизводимый оптический интерфейс между источником, волокном, линзовым узлом и приемной либо измерительной частью. За счет продуманного сочетания линзы, разъема и спектрального покрытия изделие подходит для стендов, где важны стабильность, механическая аккуратность, удобство обслуживания и предсказуемое качество пучка на выходе. В результате PAF2P-11E можно рассматривать как рабочий компонент для сборки надежного волоконно оптического канала, который одинаково уместен в исследовательской практике, опытной разработке, приборостроении и в составе технологических комплексов.
Характеристики
- тип изделия — блок FiberPort для сопряжения с оптоволокном
- артикул — PAF2P-11E
- производитель — Thorlabs
- тип разъема — FC/PC
- тип линзы — асферическая
- фокусное расстояние — 11.0 мм
- просветляющее покрытие — 2.0 - 5.0 мкм
- диаметр перетяжки — Ø3.21 мм
Отрасли применения
- спектральный анализ и газоаналитика
- тепловизионные и ИК исследовательские стенды
- молекулярная спектроскопия и лабораторная аналитика
- разработка MIR фотонных модулей
- специализированные оптические комплексы для НИОКР
- разработка и сборка лабораторных оптических трактов
- интеграция волоконных узлов в измерительное и аналитическое оборудование
- создание стендов для юстировки, тестирования и прототипирования фотонных систем
