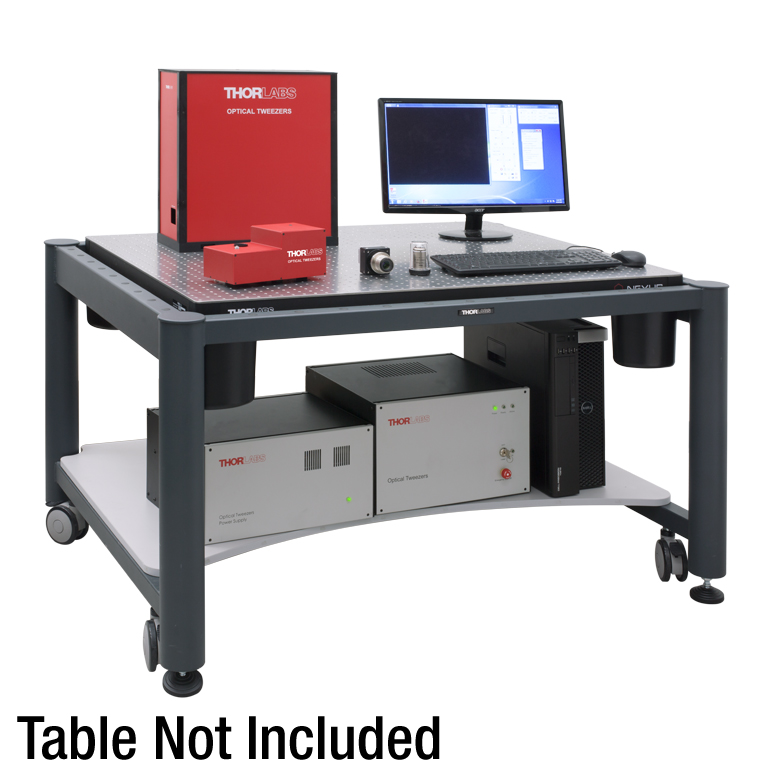

OTM200 — модуль оптических пинцетов, предназначенный для добавления функции оптической ловушки к существующему инвертированному микроскопу. Система интегрируется в оптический тракт выбранной микроскопной платформы и обеспечивает создание одной или нескольких оптических ловушек для захвата, удержания и манипулирования микрочастицами, а также проведения прецизионных экспериментов в области биофизики, молекулярной и клеточной биологии, коллоидных систем и нанотехнологий.
Решение основано на архитектуре OTM211 и поставляется в виде законченного комплекта модулей (оптика, электроника, источник излучения и система безопасности), адаптируемых под конкретный микроскоп. Управление ловушками осуществляется через специализированное программное обеспечение с поддержкой многолучевых конфигураций и гибкой настройки параметров.
Ключевые особенности
- Добавляет функциональность оптических пинцетов к существующим инвертированным микроскопам без необходимости полной замены системы.
- Поддержка нескольких оптических ловушек с компьютерным управлением:
- формирование нескольких временно разделяемых ловушек (time-shared traps);
- создание шаблонов ловушек (линии, окружности, решётки и др.) с произвольным шагом.
- Графический интерфейс с управлением с помощью мыши:
- перемещение ловушек в реальном времени;
- управление мощностью и положением;
- управление параметрами эксперимента и регистрацией данных.
- Оптический модуль со встроенным формированием и стабилизацией пучка, ввод излучения в микроскоп через специализированный выход.
- Комплектный объектив для ловушки с высокой числовой апертурой (1.3 NA) для создания стабильных 3D-ловушек.
- CCD-камера (ориентировочно 1600 × 1200) для наблюдения и документирования процесса захвата частиц.
- Электронный модуль и блок питания с интегрированной системой межблочных блокировок, ключом и аварийным отключением.
- SDK для разработки пользовательских приложений и интеграции с внешними системами управления и анализа.
Технические характеристики
Лазерный модуль
- Длина волны: 1064 нм
- Ширина спектра (FWHM): < 0,25 нм
- Максимальная выходная мощность (до деления на каналы): до 5 Вт
- Тип волокна: Panda 980
- Поляризация: линейная
- Нестабильность мощности (rms): < 0,2%
- Профиль пучка: гауссов, M² < 1,1
Оптический и электронный модули
- Оптический модуль: все элементы формирования и управления ловушками, вывод пучка в порт микроскопа.
- Объектив ловушки: высокоапертурный объектив 1,3 NA для фокусировки пучка и формирования ловушки.
- Камера наблюдения: CCD, разрешение около 1600 × 1200 пикселей.
- Электронный модуль: управление лазером, сканированием ловушек, интерфейсы связи с ПК.
- Система безопасности: межблочные блокировки, ключевой переключатель, аварийная остановка.
Питание
- Входное напряжение: 120–240 В AC
- Максимальное потребление: до 1000 В·А
Габариты и масса (типичные)
- Оптический модуль: порядка 432 × 204 × 483 мм, около 18 кг
- Электронный модуль: порядка 432 × 381 × 254 мм, около 9 кг
OTM200 поставляется как модульная надстройка и конфигурируется под конкретную модель инвертированного микроскопа и требуемые параметры эксперимента.
