        Оптоволоконный акустооптический модулятор/Переключатель с низкими потерями и высокой экстинкцией - 80 МГц

        Главная
        —
        Каталог продукции
        —
        Оптомеханика
        —
        Оптомеханика для работы с лазером
        —
        Системы управления излучением
        —
        Акустооптика
        —Оптоволоконный акустооптический модулятор/Переключатель с низкими потерями и высокой экстинкцией - 80 МГц

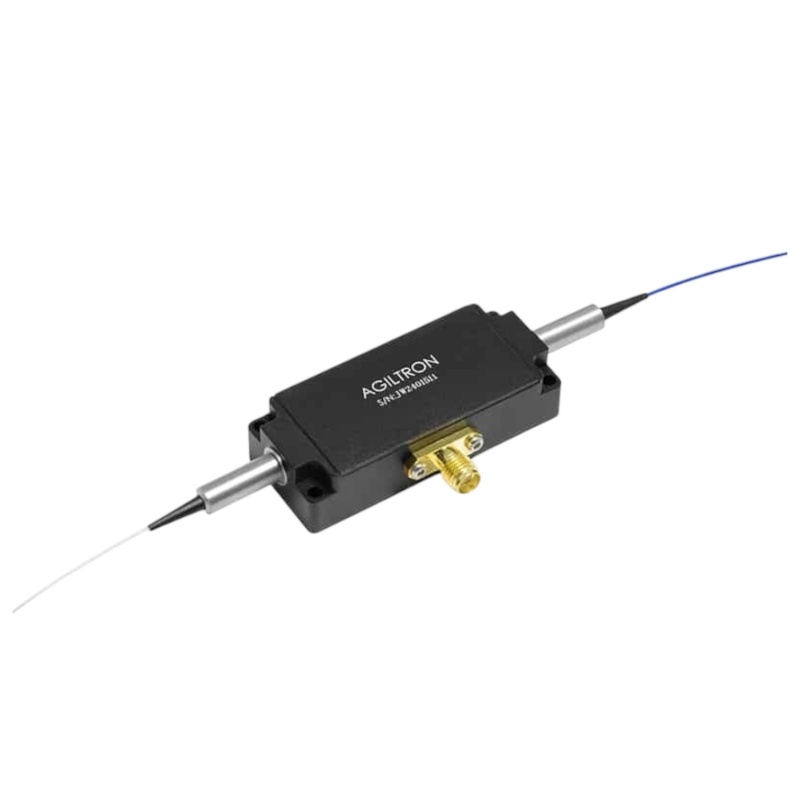

        Фото Оптоволоконный акустооптический модулятор/Переключатель с низкими потерями и высокой экстинкцией - 80 МГц
        Производитель: Agiltron Inc.
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Agiltron Inc.
        Типы изделий
        модуляторы
        Тип товара
        Акустооптические приборы
        Диапазон длин волн, нм
        350-2400

        Характеристики:

        • Потери: до 1.3 дБ;
        • Коэффициент включения/выключения: до 65 дБ;
        • Высокая мощность: до 20 Вт;
        • Диапазон длин волн: 450 нм – 2300 нм;
        • Время нарастания/спада: 25 нс;
        • Частота: 80 МГц.

        Оптоволоконные акустооптические модуляторы серии AOMF обеспечивают высокоскоростную модуляцию интенсивности оптического излучения и сдвиг длины волны с превосходными характеристиками. Основанные на патентованной конструкции, они отличаются низкими вносимыми потерями (~1.2 дБ), высоким коэффициентом экстинкции (>62 дБ), высоким коэффициентом экстинкции поляризации (>30 дБ), низким энергопотреблением и высокой устойчивостью к оптической мощности до 10 Вт.

        AOMF функционирует посредством акустического создания оптической решетки внутри кристалла с использованием пьезоэлектрического актуатора, расположенного сбоку и работающего на частоте резонанса для достижения максимальной эффективности. При прохождении света через кристалл происходит дифракция на решетке с максимальной интенсивностью под углом Брэгга. Управляющая электроника модулирует амплитуду акустической волны, контролируя оптическое ослабление. Скорость отклика определяется частотой резонанса, с доступными вариантами на 80 МГц и 200 МГц; достижимая полоса пропускания модуляции ниже частоты резонанса.

        AOMF поддерживает широкий диапазон длин волн от 350 нм до 2400 нм, совместим со всеми типами волокон. Устройство функционирует в нормально непрозрачном состоянии и становится прозрачным при условиях дифракции Брэгга, которые возникают в узкой полосе длин волн, где эффективность дифракции максимальна. Он по умолчанию обеспечивает положительный сдвиг частоты, с возможностью заказа вариантов с отрицательным сдвигом.

        Конструкция AOMF включает в себя оптоволоконные коллиматоры, выровненные относительно акустооптического кристалла, без использования эпоксидной смолы в оптическом тракте, что обеспечивает максимальную стабильность и долговременную надежность.

        Модельный ряд

        Модель

        SM400

        SM450

        PM400

        PM460

        SM600

        PM630

        780HP

        PM780

        Диапазон длин волн, нм

        360-530

        480-650

        400-480

        460-700

        620-650

        620-650

        760-980

        760-800

        Вносимые потери, дБ

        < 4.8

        < 4

        < 4.5

        < 4

        < 3.5

        < 3.5

        < 3.5

        < 3.5

        Отношение включения/выключения, дБ

        > 40

        > 40

        > 40

        > 40

        > 40

        > 40

        > 50

        > 50

        Покрытие волокна, мм

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        Оптическая мощность, Вт

        0.05

        0.05

        0.06

        0.08

        0.09

        0.09

        0.1

        0.1

        Длина волокна, м

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        Коннектор

        -

        -

        -

        -

        -

        -

        -

        -

        PER

        N/A

        N/A

        > 12

        > 14

        N/A

        > 16

        N/A

        > 18



        Модель

        PM850

        PM980

        Hi1060

        50/125

        SM28

        PM1550

        SM1950

        PM1950

        Диапазон длин волн, нм

        830-870

        960-1080

        960-1080

        800-1400

        1250-1650

        1250-1650

        1700-2300

        1800-2200

        Вносимые потери, дБ

        < 3

        < 3

        < 2.5

        < 2.5

        < 2.5

        < 2.5

        < 2.5

        < 2.5

        Отношение включения/выключения, дБ

        > 50

        > 50

        > 50

        > 50

        > 50

        > 50

        > 50

        > 50

        Покрытие волокна, мм

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        0.9

        Оптическая мощность, Вт

        0.2

        0.3

        0.3

        0.4

        0.4

        0.4

        0.4

        0.4

        Длина волокна, м

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        0.5

        Коннектор

        -

        -

        -

        -

        -

        -

        -

        -

        PER

        > 18

        > 18

        N/A

        N/A

        N/A

        > 20

        N/A

        > 20

        Для доступа к файлам требуется Авторизация
        Спецификация
        507.2 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
