Компания SQS имеет многолетний опыт в разработке и производстве выводов оптического волокна для приложений с высоким давлением, превышающим 100 МПа. Проходы для волоконной оптики подходят для использования в различных областях промышленности, включая нефтегазовую отрасль.
Вакуумные выводы волокна изготавливаются в соответствии с конкретными требованиями заказчика. Компания может герметизировать большинство одномодовых и многомодовых оптических волокон, работающих в диапазоне длин волн от УФ до ИК диапазона. Волокна герметизируются в стандартных / нестандартных фланцах или корпусах.
Технология изготовления и используемые материалы позволяют использовать выводы волокна в более широком диапазоне температур от -40 до + 200 °C. Вывод оптоволоконных кабелей может быть механически защищен гибкими трубками из нержавеющей стали и заканчиваться различными типами оптических соединителей (FC, SMA905, ST, E2000 Diamond, LC, включая промышленные).
Выводы оптоволокна спроектированы таким образом, чтобы герметизация оптических волокон не влияла на параметры передачи. Проходная конструкция обеспечивает временную стабильность параметров трансмиссии во всех условиях эксплуатации.
Технические характеристики:
|
Параметр |
Значение |
|
Погружение под давлением * |
До 100 МПа (1000 бар) |
|
Рабочая температура ** |
-40 / +200 °C |
|
Уплотнительный материал |
Стеклянный припой |
|
Герметичность |
От 10-6 до 10-12 мбар·л/с |
|
Тип волокна |
Волокно SM (VIS, NIR) |
|
Волокно ММ (UV, VIS, NIR) | |
|
Защита волокна |
Гибкая трубка из нержавеющей стали (Ø 3 мм), перфорированная PTFE (Ø 900 мкм); под заказ |
|
Тип фланца |
NPT, SAE, DN и т. д. ... под заказ |
|
Материал фланца |
Нержавеющая сталь и другое |
|
Каналы / волокна |
До нескольких отдельных волокон во фланце. Уплотнение волоконных групп по запросу. |
|
Разъемы (нержавеющая сталь) |
FC/PC, FC/APC, ST/PC, SMA 905, MIL-DTL-38999 и другое |
* Зависит от конфигурации в целом;
** Зависит от типа волокна.

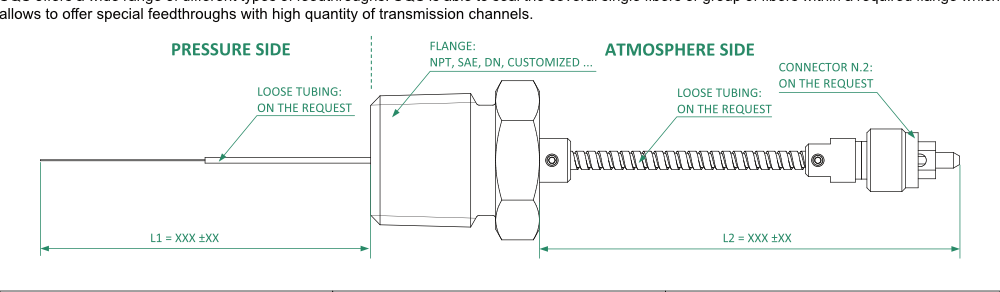

Чертеж

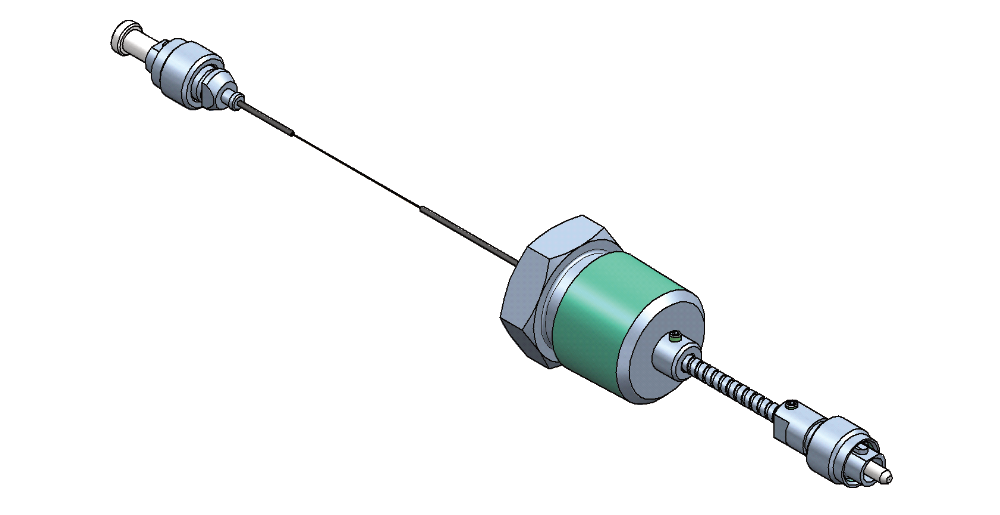

Несколько вариантов выводов (возможны многие другие конфигурации):
|

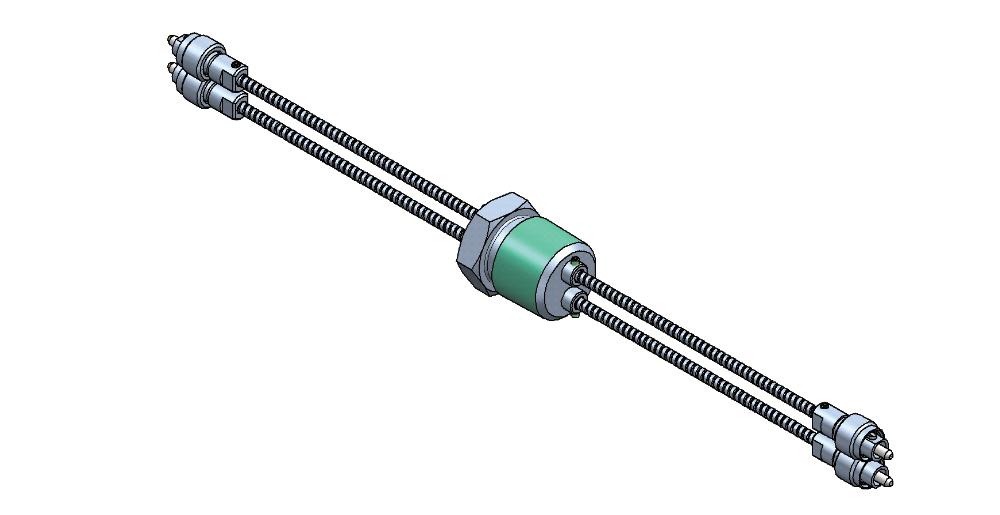

NPT1/2; 2CH; FC/APC; 3 мм/3 мм |
NPT1/2; 1CH; FC/APC; PTFE/3 мм |

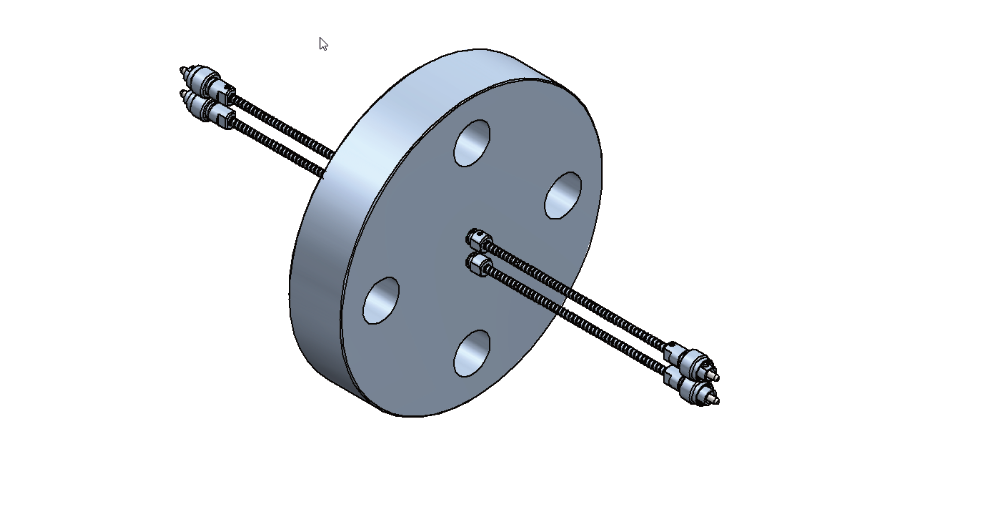

PN Flange; 2CH; FC/APC; 3 мм/3 мм |
|
|  |  |
|

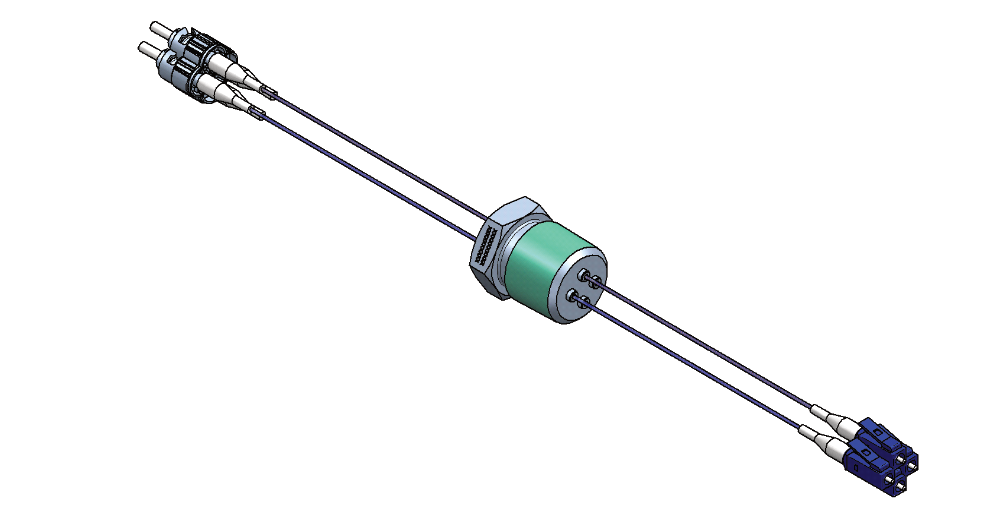

NPT1/2; 4CH; ST/PC - LC/PC; PTFE/PTFE |

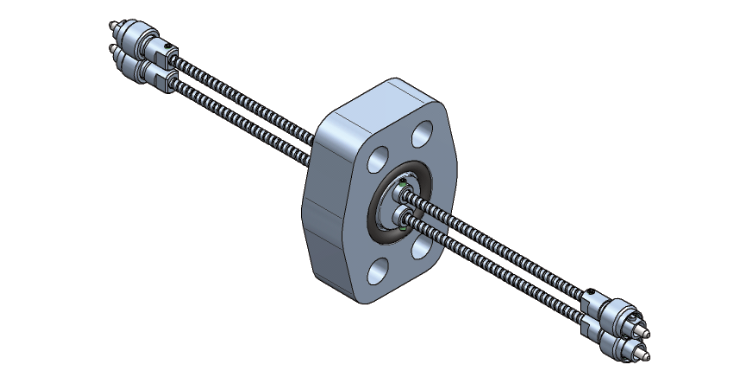

SAE DN13; 2CH; FC/APC; 3 мм/3 мм |

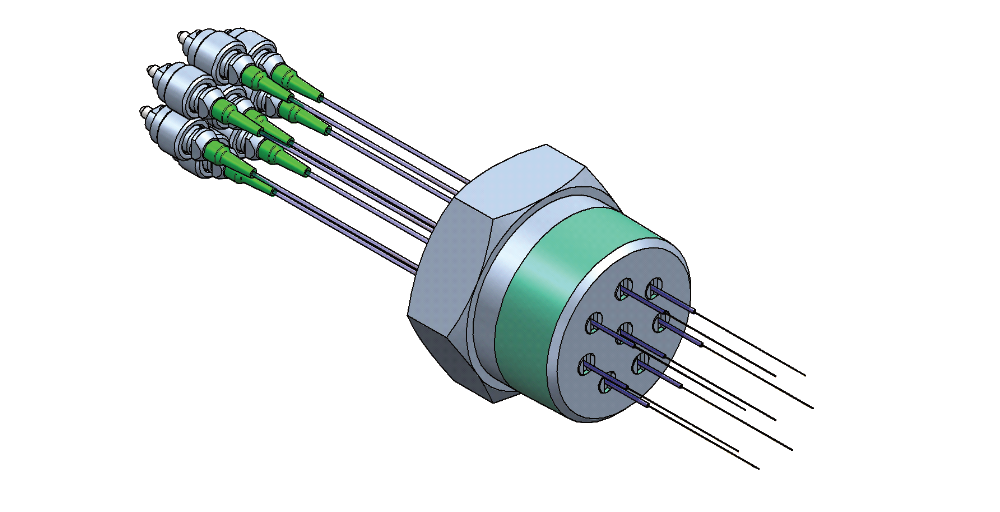

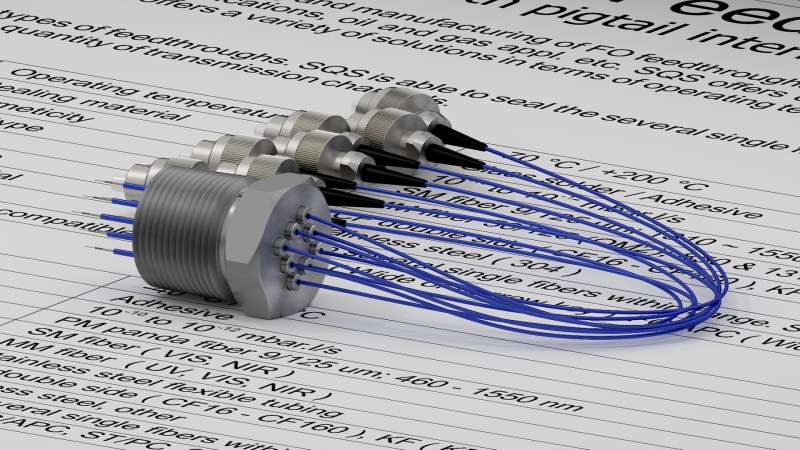

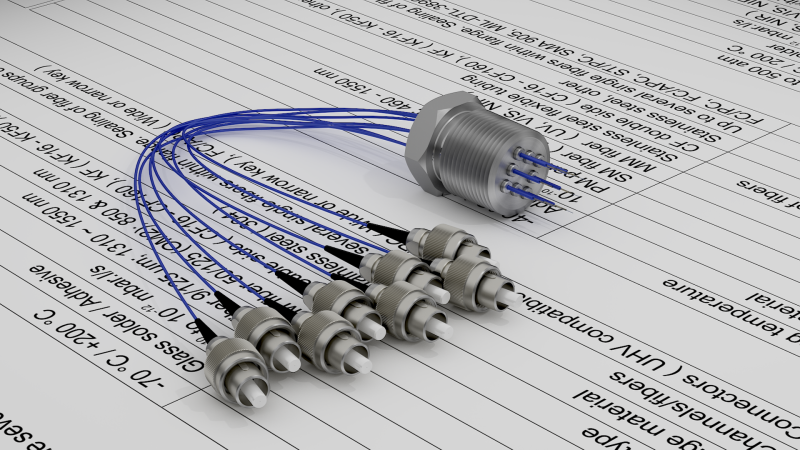

1-1/4" NPT; 8CH; FC/APC; PTFE/оголенное волокно |
|
|  |  |
 |  |  |
 |  |  |
Конфигурации
