        Оптоволоконные сборки с MPO / MTP® разъемами

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные кабели
        —
        Оптоволоконные сборки SQS
        —Оптоволоконные сборки с MPO / MTP® разъемами
        Оптоволоконные сборки с MPO / MTP® разъемами
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Компания SQS предлагает оптоволоконные сборки с многоволоконными разъемами. SQS является сертифицированным сборщиком разъемов US Conec MTP®. Многоволоконный разъем MTP® является зарегистрированным товарным знаком конструкции разъема MPO компании US Conec. Разъем MTP® - это высокопроизводительный MPO. Кабельные сборки SQS с многоволоконными разъемами MTP® производятся и тестируются в соответствии с самыми строгими промышленными стандартами.

        Разветвители и многоволоконные MTP кабели

        - PLC сплиттер (планарный оптический разветвитель) в расширенном корпусе соединителя;

        - PLC сплиттер (планарный оптический разветвитель) в сплайс-кассете;

        - Широкий выбор оптоволоконных интерфейсов.

        Особенности:

        - До 72 волокон;

        - MM или SM волокна;

        - MT наконечник;

        - 1D, 2D оптоволоконные массивы;

        - Массив микролинз с оптоволоконным соединением (FC MLA);

        - Качество: стандарт или высокого класса.

        Применения:

        - Высокоскоростные волоконно-оптические сети;

        - Дата-центры;

        - Оптоволоконные сборки с разветвлением с разными оптоволоконными интерфейсами.

        Варианты оптоволоконных сборок

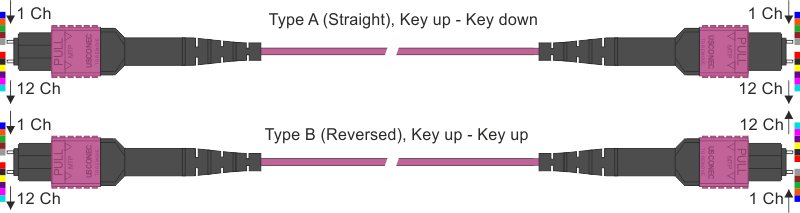

        MPO/MTP® транковые кабели

        Схема

        Тип A (прямой) или тип B (обратный)



        Количество волокон: 8, 12 или 24

        Тип волокон: OS2, OM1, OM2, OM3 или OM4

        Кабель с круговым сечением, плоский кабель, плоский кабель без оболочки

        Диапазон рабочих температур: -20 до +70°C

        Примечание: уникальный серийный номер на всех разъемах

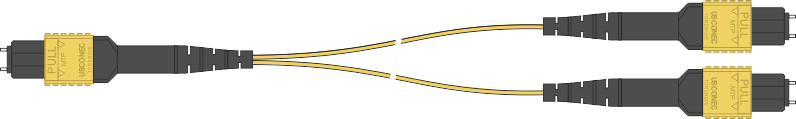

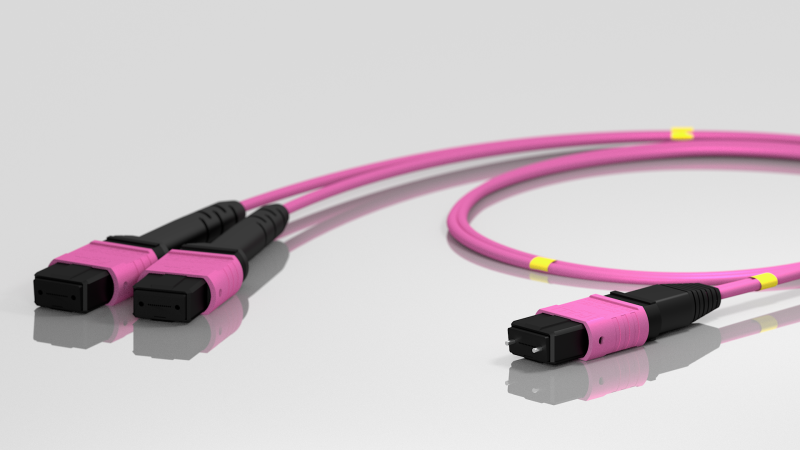

        MPO/MTP® кабель с разветвлением 1x2

        Схема

        Прямой и обратный типы доступны




        Тип. количество волокон 24 - 2 x 12

        Тип волокон: OS2, OM1, OM2, OM3 или OM4

        2x кабеля с круглым сечением 3 мм

        Диапазон рабочих температур: -20 до +70°C

        Примечание: уникальный серийный номер на всех разъемах

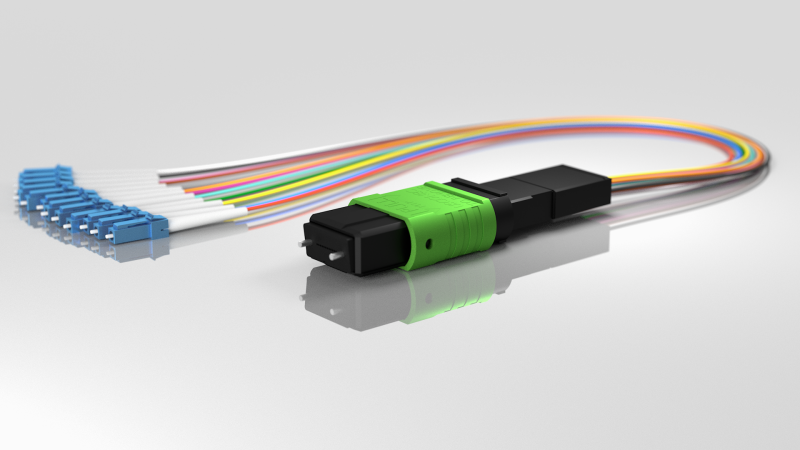

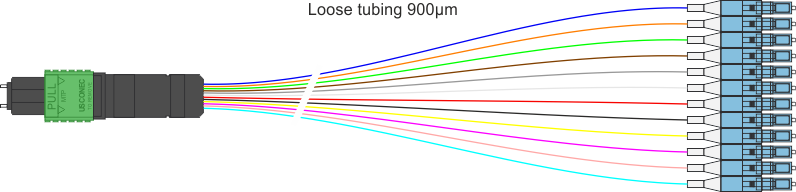

        MPO/MTP® многоволоконная система

        Схема

        Количество волокон: 8 или 12



        Тип волокон: OS2, OM1, OM2, OM3 or OM4

        Цветовое кодирование волокон: TIA-598-C или кастомное

        Выходные разъемы: LC, SC, F3000, E2000

        Диапазон рабочих температур: -20 до +70°C

        Примечание: уникальный серийный номер на всех разъемах

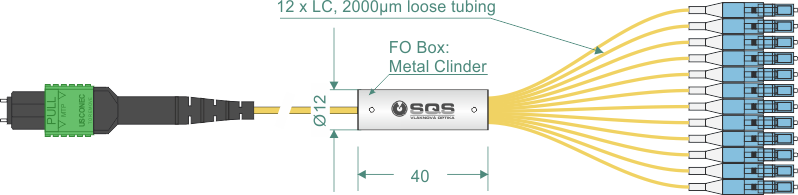

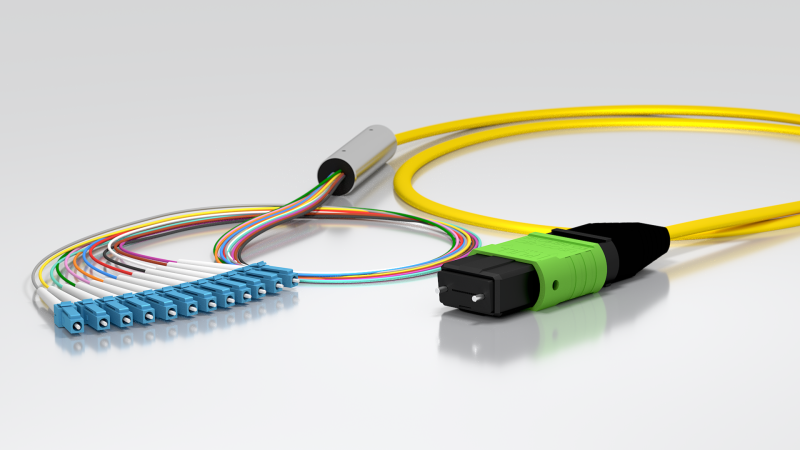

        Пучок MPO/MTP® кабелей (металлический корпус)

        Схема

        Количество волокон: 8, 12 или другое



        Тип волокон: OS2, OM1, OM2, OM3 или OM4

        Вход: Кабель с круговым сечением, плоский кабель, плоский кабель без оболочки

        Выход: волокна свободной укладки 1600 мкм, 2000 мкм

        Выходные разъемы: LC, SC, F3000, E2000

        Диапазон рабочих температур: -20 до +70°C

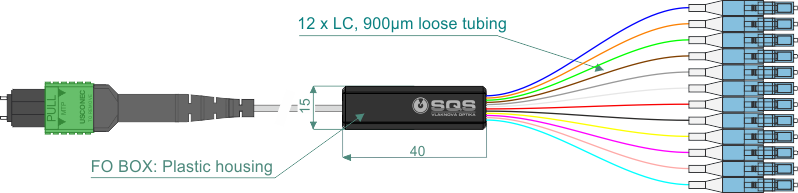

        Пучок MPO/MTP® кабелей (пластиковый корпус)

        Схема

        Количество волокон: 8 или 12



        Тип волокон: OS2, OM1, OM2, OM3 или OM4

        Вход: Кабель с круговым сечением, плоский кабель, плоский кабель без оболочки

        Выход: Волокна свободной укладки 900 мкм или 1600/2000 мкм (только 8 волокон)

        Выходные разъемы: LC, SC, F3000, E2000

        Диапазон рабочих температур: -20 до +70°C

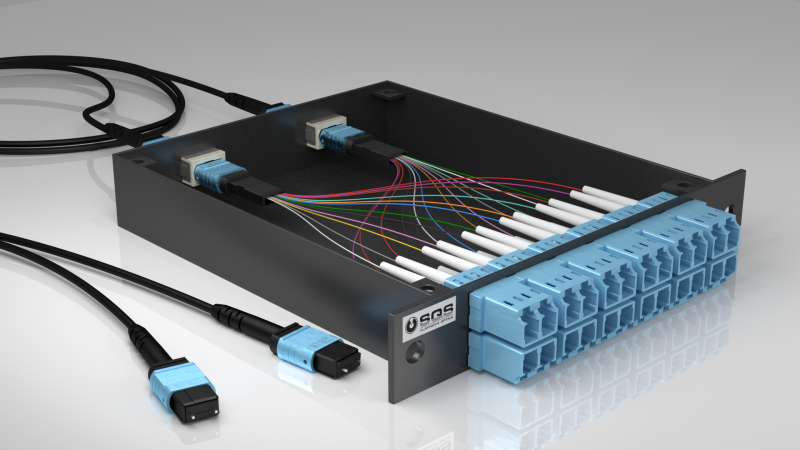

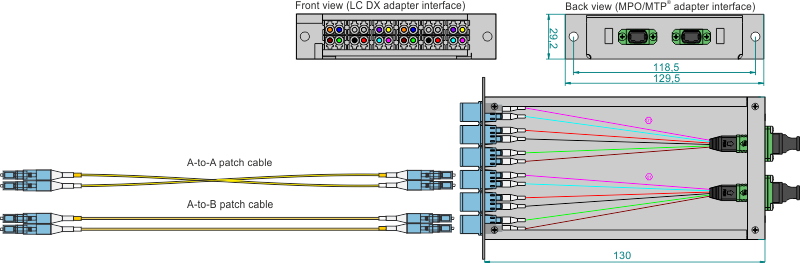

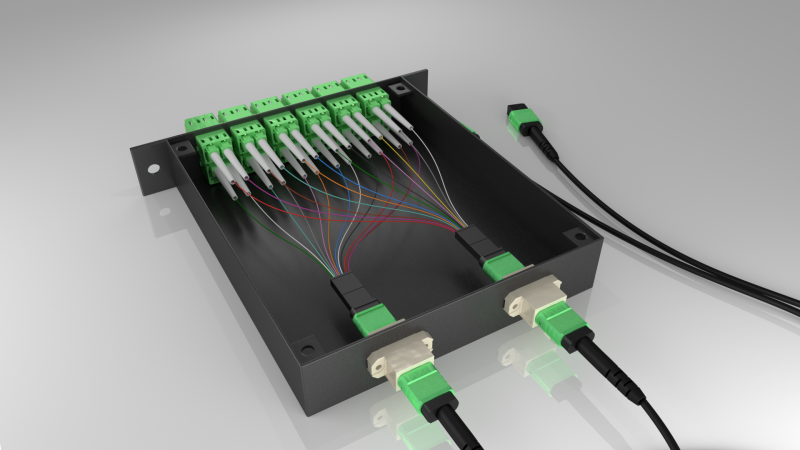

        MPO/MTP® LGX блок + LC DX патч-корд

        Схема

        Количество волокон: 24



        Тип волокон: OS2, OM1, OM2, OM3 или OM4

        Вход: LC DX адаптеры

        Выход: MPO/MTP®

        Диапазон рабочих температур: -20 до +70°C

        Металлический корпус, черного цвета

        LC патч-корд доступен в моделях: A- A или A- B

        Тип кабеля: Дуплексных волоконно-оптический кабель, кабель с круглым сечением (кабель типа ОКВд)

        Технические характеристики разъемов

        Тип разъема

        MPO/MTP

        LC, SC, E2000, FC

        Категория

        Высшая

        Стандарт

        Высшая

        Стандарт

        Стандарт

        Стандарт

        Высокое качество

        Высокое качество

        Высшая

        Высшая

        Тип волокна

        SM

        SM

        MM

        MM

        SM

        MM

        SM

        MM

        SM

        MM

        Вносимые потери (Тип. / Макс.) [дБ]

        0.10 / 0.351

        0.25 / 0.751

        0.10 / 0.351,3

        0.30 / 0.601,3

        <0.30

        <0.301,3

        <0.20

        <0.201,3

        <0.10

        <0.101,3

        Потери на отражение 8°APC [дБ]

        >602

        >602

        >502

        >502

        >602

        >502

        >602

        >502

        >602

        >502

        Потери на отражение 0°PC [ дБ]

        >402

        >402

        >202

        >202

        >502

        >502

        >502

        >502

        >502

        >502

        Примечания:

        1 Тестирование на вносимые потери согласно IEC 61300-3-4
        2 Тестирование на потери на отражение согласно IEC 61300-3-6
        3 Протестирована на волокне 50 мкм при 850/1300 нм / IEC 61280-4-1

        Для доступа к файлам требуется Авторизация
        Техническая документация на оптоволоконные сборки SQS
        3 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97Москва
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        Москва, ул. Шаболовка, д. 10,корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
