Изготовление решетки волокон основано на размещении волокна в высокоточном чипе с V-образной канавкой и плоской крышкой с V-образной канавкой поверх него. Торцевая поверхность оптоволоконного массива отполирована, а по запросу доступна также с просветляющим покрытием (ARC).
Оптоволоконные решетки SQS производятся и тестируются в соответствии с самыми строгими отраслевыми стандартами. Их оптические и механические характеристики соответствуют спецификациям IEC и требованиям заказчика.
Особенности:- Изготовление по требованиям заказчика (стандартный чертеж или индивидуальное решение); - Высокая точность позиционирования сердцевины волокна (смещение сердцевины <0.5 мкм); - Доступно PM-волокно (коэффициент затухания поляризации PER> 25 дБ); - Одномодовое, многомодовое волокно; - Доступны индивидуальные решения; - Нетипичная угловая полировка торца доступна по запросу. |

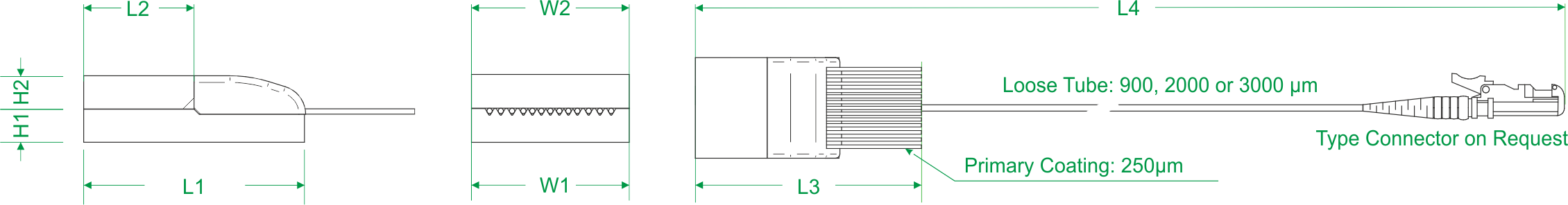

Конструкция:- От одного до 128 каналов; - Различные виды материалов (боросиликатное стекло, плавленый кварц). Применения: - Волокна к PLC; - Волокна к линзовым решеткам; - Детекторы. |
Технические характеристики:
|
|
Версия SM |
Версии MM/PM/MCF/SM-SPEC** |
|
Каналы |
До 128 |
До 64 |
|
V-образный паз / материал крышки |
Боросиликатное стекло, плавленый кварц |
Боросиликатное стекло, плавленый кварц |
|
Шаг V-образной канавки |
82, 127, 250 или под заказ |
82, 127, 250 или под заказ |
|
Полированный торец |
APC, PC или под заказ |
APC, PC или под заказ |
|
Тип волокна |
SM |
Panda или Bow - tie или MCF |
|
Рабочая длина волны |
1260 - 1650 nmнм |
400 - 1950 нм |
|
Смещение сердцевины волокна |
0.7 мкм (тип. 0.5 мкм) |
1 мкм (тип. 0.7 мкм) |
|
Коэффициент вымирания |
- |
≥25 дБ для длины волны > 630 нм |
|
Несоосность углов Θ |
- |
± 0.5° |
|
Рабочая температура |
От -40 до +85°C или под заказ |
От -20 до +80°C или под заказ |
|
Просветляющее покрытие на торце |
Доступно по запросу |
Доступно по запросу |
* Только для версии PM;
** Тип волокна и производитель должны быть заранее утверждены.
|
Ориентация волокон PM и волокна MC | |||
|
Выровнено по быстрой оси |
Выровнено по медленной оси |
Пользовательское выравнивание |
Выравнивание волокна MC |
 |  |  |  |
|
Примечание: Возможна различная ориентация волокна или волокон MCF внутри решетки. | |||
|
Угол полировки торца (FFA) |

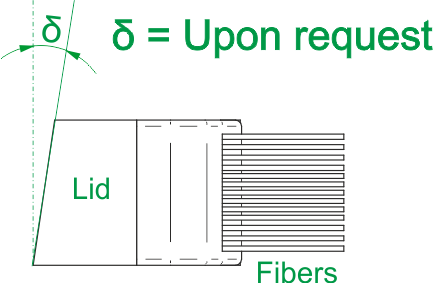

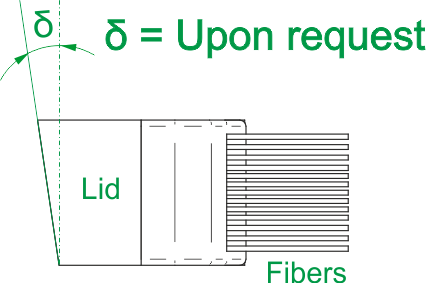

Угол полировки боковой поверхности (SFA) | ||
|

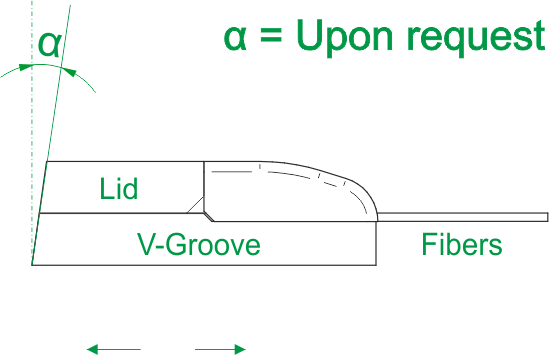

Укороченный колпачок |

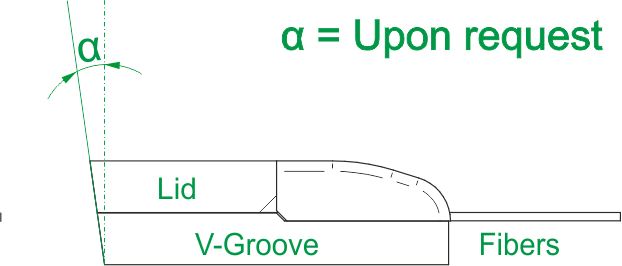

Удлиненный колпачок |
Укороченный колпачок |
Удлиненный колпачок |
 |  |  |  |
 | |||
