        Оптоволоконные разветвители PLC 1xN, 2xN

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Соединители и разветвители
        —Оптоволоконные разветвители PLC 1xN, 2xN

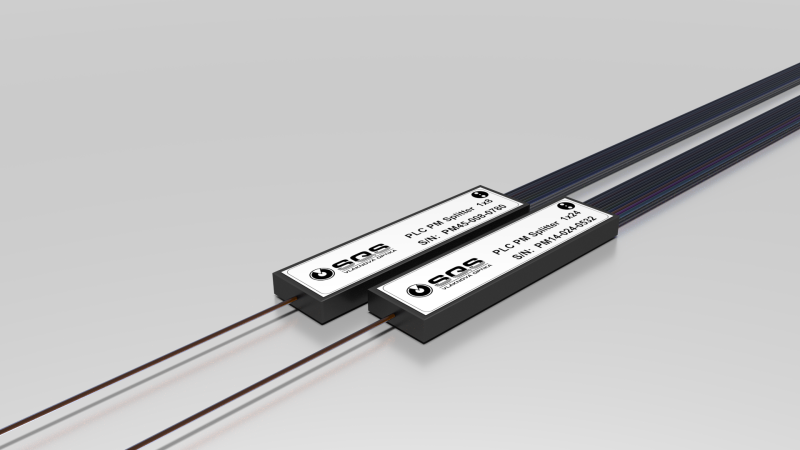

        Фото Оптоволоконные разветвители PLC 1xN, 2xN
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Оптоволоконные разветвители SQS PLC характеризуются как однородные широкополосные делители мощности с исключительной однородностью вносимых потерь по всем каналам, что фактически обеспечивает независимость от длины волны во всем диапазоне передачи от 1260 до 1650 нм.

        Оптоволоконные разветвители SQS – лучший выбор для большого разнообразия телекоммуникационных и сенсорных приложений. Разветвители SQS, основанные на технологии PLC, оптимально сочетают производительность, размер и стоимость.

        Особенности:

        - Низкие вносимые потери и их однородность во всем диапазоне длин волн связи от 1260 до 1650 нм.

        Применения:

        - Отлично подходит для FTTx, EPON;

        - CATV;

        - Волоконно-оптическое оборудование.

        Варианты архитектуры сети доступа:

        - Волокно на проезжей части;

        - Волокно в помещении;

        - Волокно в здании;

        - Волокно в доме;

        - Волокно на столе.

        Технические характеристики разветвителей 1xN:

        Вносимые потери, макс.: [дБ]

        Потери от поляризации: [дБ]

        Обратные потери: [дБ]

        Направленность: [дБ]

        Пигтейл серия 250 [мкм]

        Пигтейл серия 900 [мкм]

        Пигтейл серия 2 [нм]

        PLC 1x21)

        3.9

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        4x4x44 / 5.6x10x69 / Место для сварки

        7.5x12x90 / Место для сварки

        PLC 1x31)

        6.2

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        4x4x44 / 5.6x10x69 / Место для сварки

        7.5x12x90 / Место для сварки

        PLC 1x41)

        7.4

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        4x4x44 / 5.6x10x69 / Место для сварки

        7.5x12x90 / Место для сварки

        PLC 1x61)

        9.3

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        5.6x10x69 / Место для сварки

        7.5x12x90 / Место для сварки

        PLC 1x81)

        10.8

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        5.6x10x69 / Место для сварки

        7.5x12x90 / Место для сварки

        PLC 1x121)

        13

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        6x20x69 / Место для сварки

        Место для сварки

        PLC 1x161)

        14.1

        ≤0.15

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        6x20x69 / Место для сварки

        1U x LGX короб

        PLC 1x241)

        16.5

        ≤0.15

        ≥55

        ≥55

        5.6x10x69

        6x20x69 / Место для сварки

        1U x LGX короб

        PLC 1x321)

        17.3

        ≤0.15

        ≥55

        ≥55

        5.6x10x69

        6x20x69 / Место для сварки

        1U x LGX короб

        PLC 1x641)

        21

        ≤0.20

        ≥55

        ≥55

        6x15x50

        Место для сварки

        Место для сварки

        PLC 1x1281)

        25.3

        ≤0.20

        ≥55

        ≥55

        7x18x69

        Место для сварки

        Место для сварки

        1) Длина волны 1260 - 1650 нм, тип волокна SM (G.652.D / G.657.A). Температура эксплуатации и хранения от -40 до +80 °C.

        Технические характеристики разветвителей 2xN:

        Вносимые потери, макс.: [дБ]

        Потери от поляризации: [дБ]

        Обратные потери: [дБ]

        Направленность: [дБ]

        Пигтейл серия 250 [мкм]

        Пигтейл серия 900 [мкм]

        Пигтейл серия 2 [нм]

        PLC 2x21)

        4.5

        ≤0.20

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        4x4x44 / 5.6x10x69 / Место для сварки

        Место для сварки

        PLC 2x41)

        8

        ≤0.20

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        4x4x44 / 5.6x10x69 / Место для сварки

        Место для сварки

        PLC 2x81)

        11

        ≤0.20

        ≥55

        ≥55

        4x4x44 / 5.6x10x69

        5.6x10x69 / Место для сварки

        Место для сварки

        PLC 2x161)

        14.5

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        Место для сварки

        Место для сварки

        PLC 2x321)

        17.5

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        Место для сварки

        1UxLGX короб

        1) Длина волны 1260 - 1650 нм, тип волокна SM (G.652.D / G.657.A). Температура эксплуатации и хранения от -40 до +80 °C.

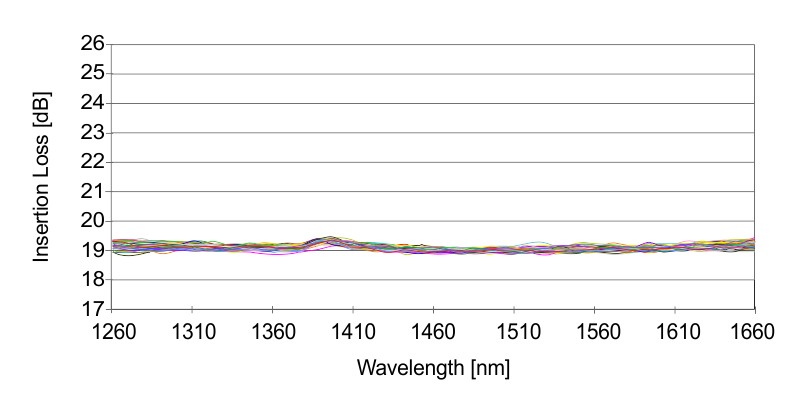

        Оптические параметры разветвителя PLC 1x64

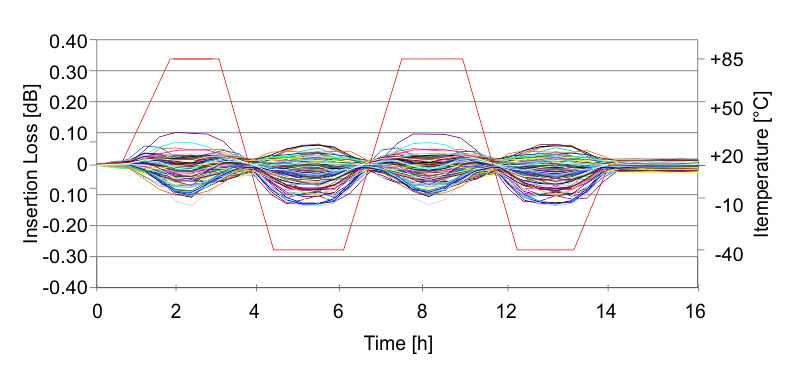

        Разветвитель PLC для температурных испытаний 1x64

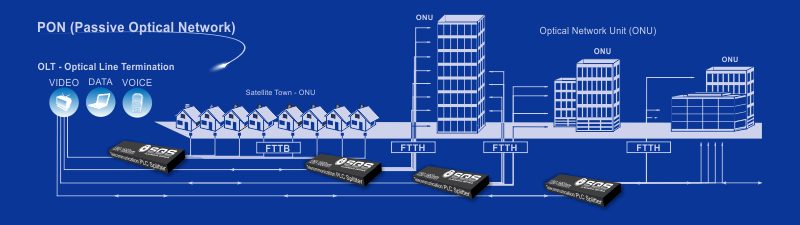

        Пассивная оптическая сеть (PON)

        Конфигурации

        Для доступа к файлам требуется Авторизация

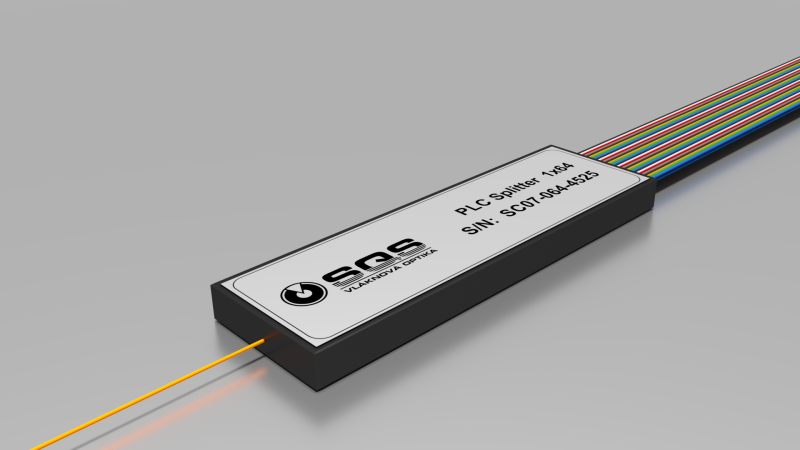

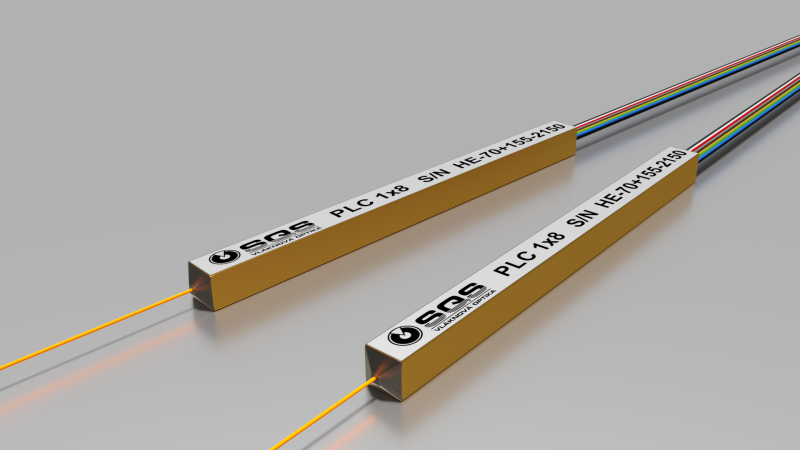

        Документация на оптоволоконные разветвители PLC 1xN, 2xN
        1.9 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
