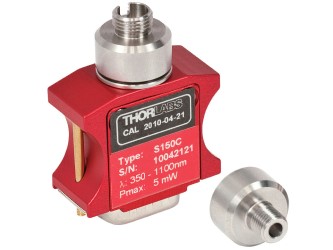

Компактный оптоволоконный фотодиодный детектор мощности S15xC предназначен для измерения мощности от самых разных источников с оптоволоконной связью. Компактный детектор, интегрированный в разъем измерителя мощности, отличается уникальной конструкцией, в которой размещены фотодиодный детектор, оптоволоконная муфта и данные, соответствующие NIST или PTB. Оптоволоконный адаптер, входящий в комплект каждого детектора, можно легко заменить на различные оптоволоконные разъемы.
Особенности:
- Для измерения оптической мощности при оптоволоконной связьи;
- Компактный детектор, встроенный в разъем;
- Конструкция для использования в полевых условиях и в лаборатории;
- Включает адаптер FC / PC;
- Детекторы S150C и S151C также включают адаптер SMA;
- Также доступны совместимые оптоволоконные адаптеры FC / APC, LC / PC, SC / PC и ST;
- Совместимость с консолями PM100D, PM100USB, PM100A и PM320E.
Каждый детектор поставляется с данными калибровки, соответствующими NIST или PTB. Включенные данные будут соответствовать сертификату калибровки фотодиода, используемого для проверки отдельного детектора. Данные, соответствующие NIST или PTB, хранятся в разъеме детектора.
Технические характеристики:
|
Модель |

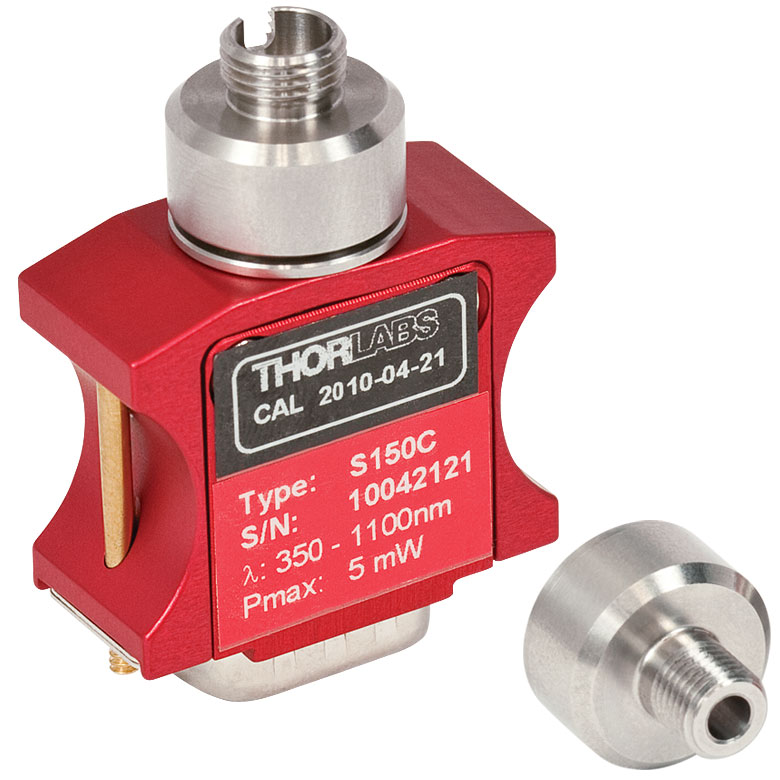

S150C |

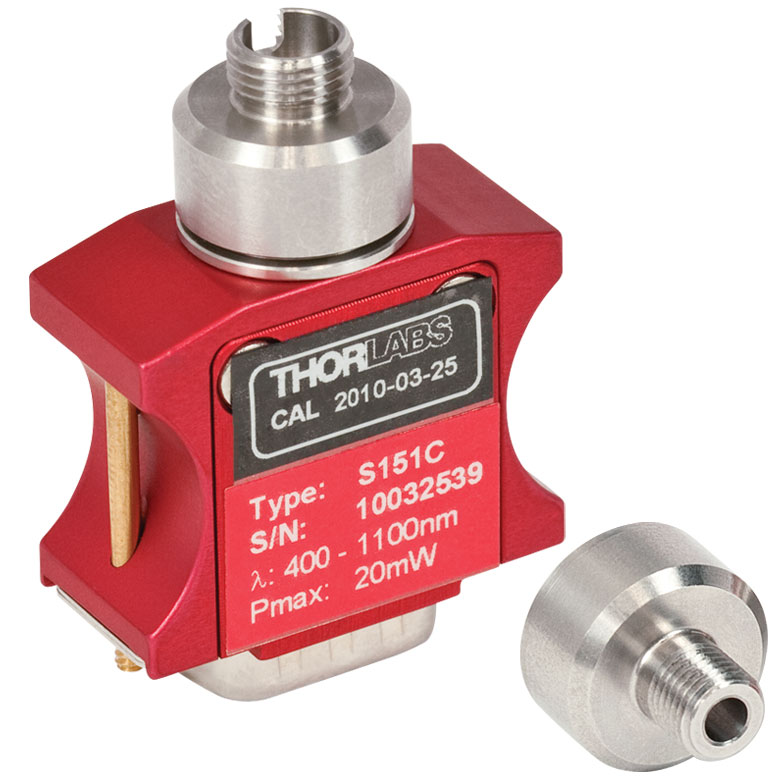

S151C |

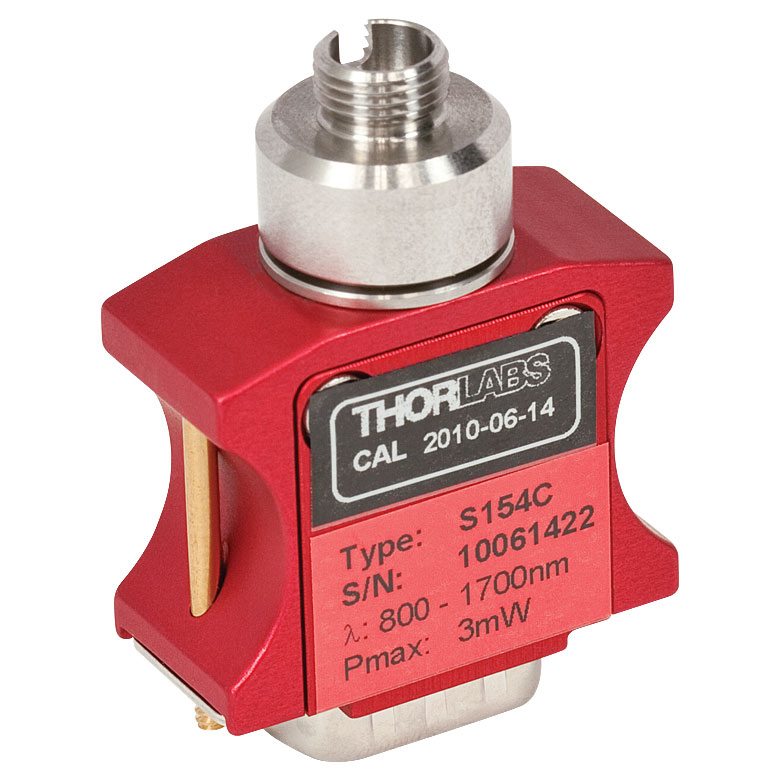

S154C |
S155C |
|
Изображение |
|
|
|
|
|
Документация |
|
|
|
|
|
Диапазон длин волн |
350 - 1100 нм |
400 - 1100 нм |
800 - 1700 нм | |
|
Диапазон мощности (с фильтром) |
100 пВт до 5 мВт
|
1 нВт до 20 мВт
|
100 пВт до 3 мВт
|
1 нВт до 20 мВт
|
|
Тип детектора |
Si фотодиод |
InGaAs фотодиод | ||
|
Линейность |
±0.5% | |||
|
Разрешение |
10 пВт (-80 дБм) |
100 пВт (-70 дБм) |
10 пВт (-80 дБм) |
100 пВт (-70 дБм) |
|
Погрешность измерений |
±3% (440 - 980 нм)
|
±3% (440 - 980 нм)
|
±5% | |
|
Нейтральный фильтр |
N/A |
Поглощающий (Schott NG3) |
N/A | |
|
Измерение температуры |
Терморезистор NTC, 3 кОм | |||
|
Резьба апертуры |
External SM05 (0.535"-40) | |||
|
Оптоволоконные адаптеры |
В комплекте (FC и SMA): PM20-FC and PM20-SMA;
|
В комплекте (FC): PM20-FC;
| ||
|
Совместимые консоли |
PM400, PM100D, PM100A и PM320E | |||
|
Совместимые интерфейсы |
PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103U и PM100USB | |||
