        Оптический разветвитель с большим числом каналов

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Соединители и разветвители
        —Оптический разветвитель с большим числом каналов

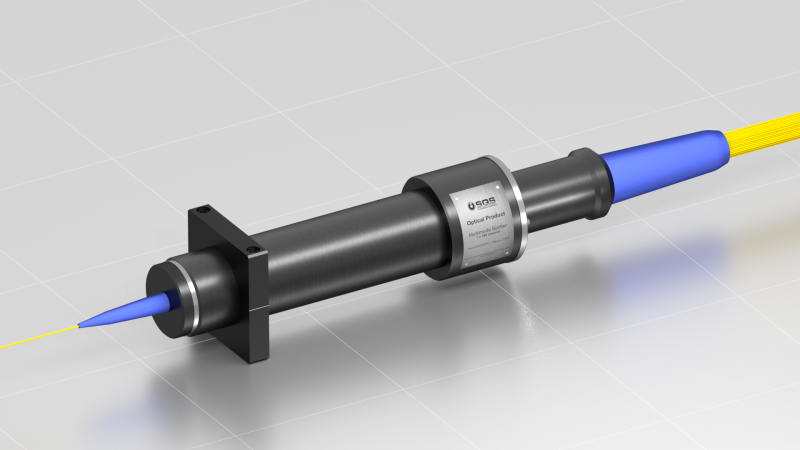

        Фото Оптический разветвитель с большим числом каналов
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Оптические разветвители разделяют непрерывный или импульсный оптический сигнал от входного волокна на выходные волокна с однородной оптической мощностью. Они подходят для видимого и ближнего инфракрасного диапазона длин волн, где нет PLC. Входные волокна оснащены разъемами SMA или FC с металлическими наконечниками. Выходные волокна имеют разъемы LC / PC или других типов.

        Оптические разветвители обычно имеют n2 выходных порта. На данный момент максимальное количество этих портов составляет 400. Оптические элементы размещены в анодированном алюминиевом корпусе, который можно настроить для различных применений.

        Применения:

        - Измерения и испытания;

        - Технология освещения (RGB);

        - Калориметрия;

        Технические характеристики:

        1x64

        1x81

        1x100

        1x400

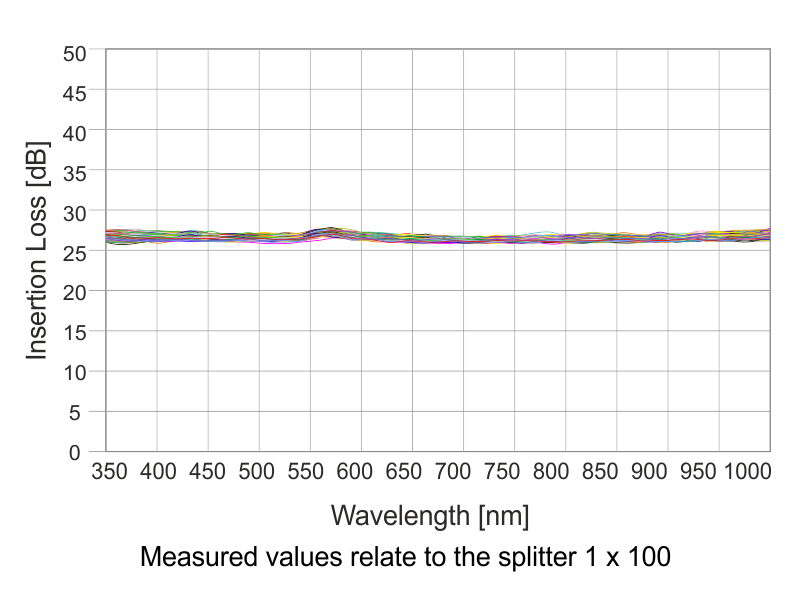

        Затухание всех каналов в зависимости от длины волны

        Длина волны [нм]

        350-1000

        350-1000

        350-1000

        350-1000

        Равномерность, макс. [дБ]

        1.5

        1.5

        1.5

        1.5

        Входная мощность, макс. [ВТ]

        5 (cw); Импульсный сигнал по запросу

        Тип волокна

        Волокно со ступенчатым показателем преломления с сердцевиной (50 - 200 мкм)

        Рабочая температура [°C]

        От +10 до +40

        Температура хранения [°C]

        От -20 до +60

        Тип пигтейла

        250 мкм, 900 мкм или под заказ

        Коннектор, вход

        FSMA, FC, ST, ...

        Коннектор, выход

        MTP (MPO), LC, FC, ...

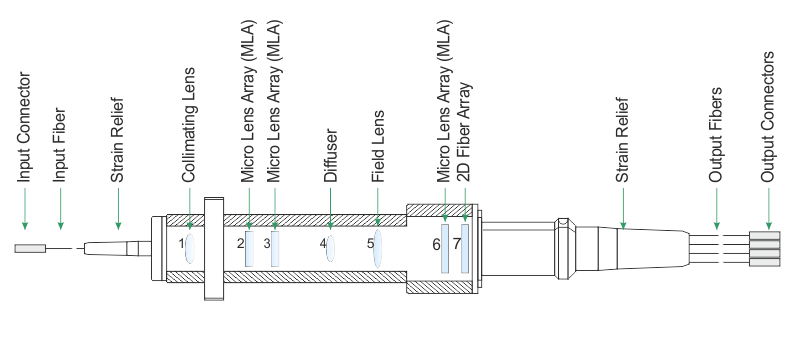

        Оптический разветвитель – блок-схема

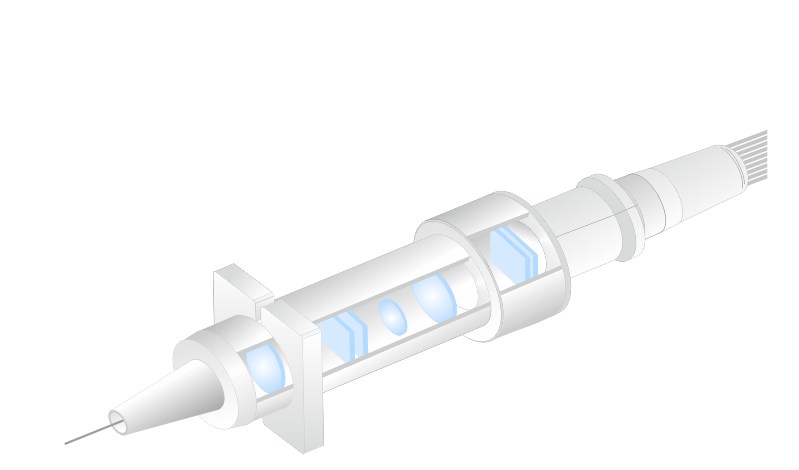

        Трехмерный вид развертывания оптических компонентов

        1) Линза, преобразующая расходящийся пучок в коллимированный пучок;

        2), 3), 5) Две решетки микролинз и полевая линза генерируют квадратный пучок с однородным профилем интенсивности (профиль в форме цилиндра);

        4) Рассеиватель помогает уменьшить нежелательные эффекты помех в случае когерентного света;

        6), 7) Другая решетка микролинз распределяет свет по отдельным волокнам в двумерной матрице волокон.

        Оптический разветвитель

        Для доступа к файлам требуется Авторизация
        Документация на оптический разветвитель с большим числом каналов
        843.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
