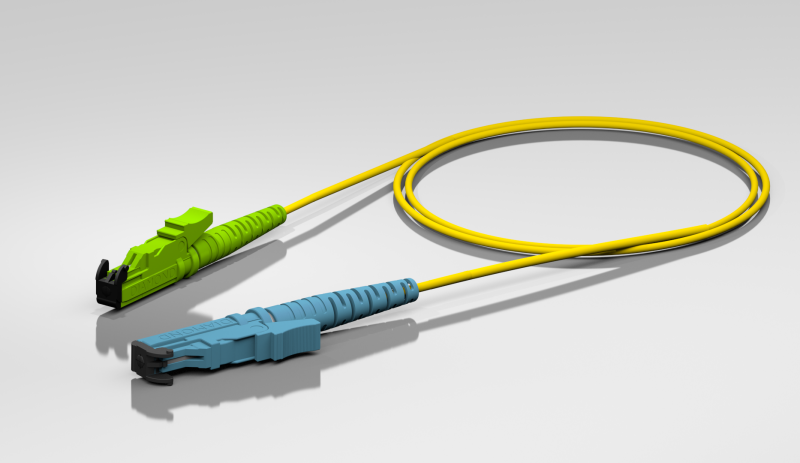

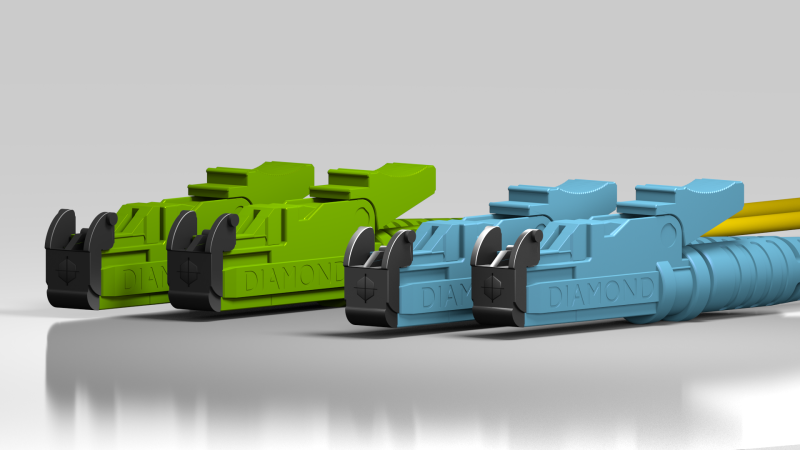

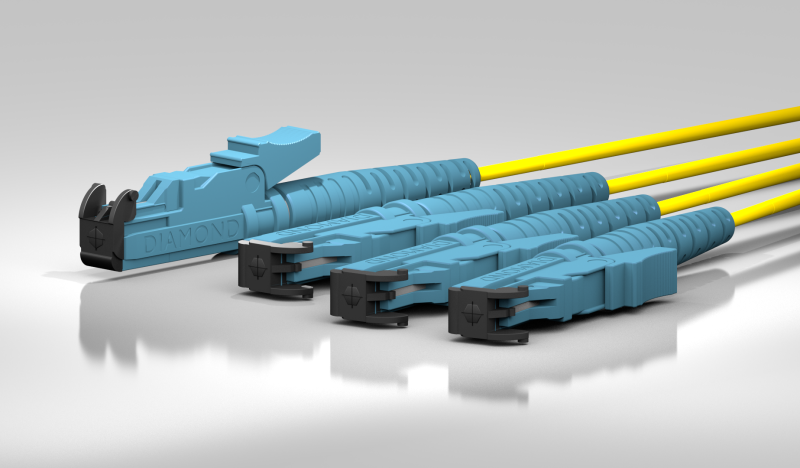

Оптоволоконные патч-корды и пигтэйлы с разъемами Diamond от SQS по-прежнему принадлежат к лучшим решениям на рынке волоконно-оптических кабелей, особенно благодаря технологии Active Core Aligнмent (активное выравнивание сердцевины).
Юстировка осуществляется с многослойным наконечником (титановый, керамический). Целью центрирования сердцевины волокна является уменьшение вносимых потерь и минимизация эксцентриситета сердцевины в разъеме.
Сборки оптоволоконных кабелей производятся и тестируются в соответствии с самыми строгими отраслевыми стандартами, а их оптические и механические параметры соответствуют соответствующим спецификациям IEC.
|
Особенности: - Диаметр наконечника: 2.5 или 1.25 мм; - Многослойный наконечник (керамика, титан); - Тип: E2000, SC, FC, F3000 …; - Полировка: PC, APC; - MM или SM оптическое волокно; - Стандартное качество (тип. вносимые потери 0.2 дБ) - Премиум качество (вносимые потери 0.1 дБ). |
Применения: - Патч-корды для контрольно-измерительных задач; - Сенсорные технологии; - Телекоммуникации; - Промышленные и военные применения; - Соединение приборов. |
Спецификация
|
Параметры |
Одномодовые 0.1 дБ APC/8° |
Одномодовые APC/8° |
Одномодовые PC/0° |
Многомодовые PC/0° |
|
Вносимые потери (случайное соединение) [дБ]: * |
макс. 0.1 (не имеет аналогов) |
тип. 0.2, макс. 0.4 |
тип. 0.2, макс. 0.4 |
тип. 0.2, макс. 0.4 |
|
Потери на отражение [дБ]: ** |
мин. 85 |
мин. 70 |
мин. 50 |
тип. 40 |
|
Тип разъема |
E2000TM, F3000TM, SC, FC, DIN, ST, ... | |||
|
Воспросизводимость (1000 соединений) [ дБ]: |
макс. +/- 0.1 | |||
|
Рабочая температура [°C]: |
-40 до +85 | |||
|
Температура хранения[°C]: |
-40 до +85 | |||
|
Кодирование цветом*** |
Синий, бежевый, черный, красный, оранжевый, желтый, зеленый, фиолетовый | |||
|
Вносимые потери макс. [дБ] / λ[нм] - не телекоммуникационные длины волн |
0.4/1050, 0.5/900, 0.6/850, 0.7/780, 0.9/630, 1.2/460 | |||
Примечания:
*) Протестировано при 1310 и 1550 нм.
**) Протестировано при 1310 нм.
***) Стандартные цвета разъема /колпачка/адаптера: Бежевый/Черный/Бежевый (MM PC 50 мкм); Бежевый/Бежевый/Бежевый (MM PC 62.5 мкм); Синий/Синий/Синий (SM PC); Зеленый/Зеленый/Зеленый (SM APC).
|
|
|
|
