SQS предлагает патчкорды / пигтэйлы премиум-класса с керамическими наконечниками. По качеству и измеряемым параметрам продукцию можно разделить на две основные товарные группы: патчкорды для контрольно-измерительных систем и телекоммуникационные патчкорды.
Процесс производства оптических патчкордов всегда включает в себя измерение вносимых потерь (Вносимые потери) и потерь на отражение (Потери на отражение). Процесс полировки можно проверить интерферометрическим измерением геометрии наконечника. Оптоволоконные кабели SQS производятся и тестируются в соответствии с самыми строгими стандартами, а их оптические и механические параметры соответствуют стандартам IEC.
|

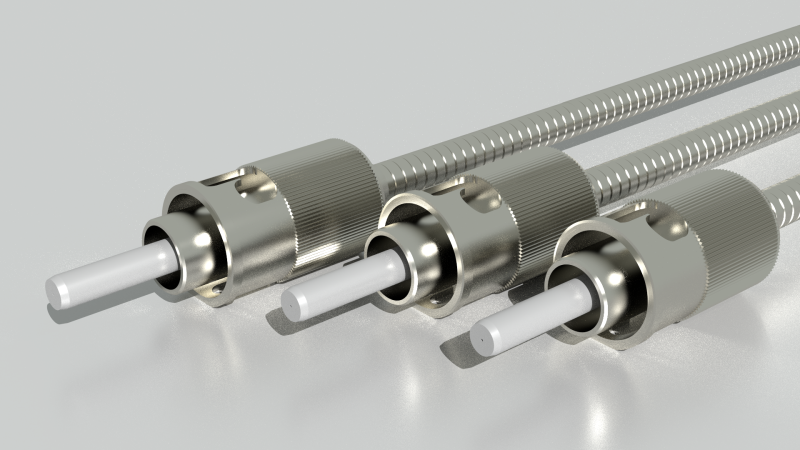

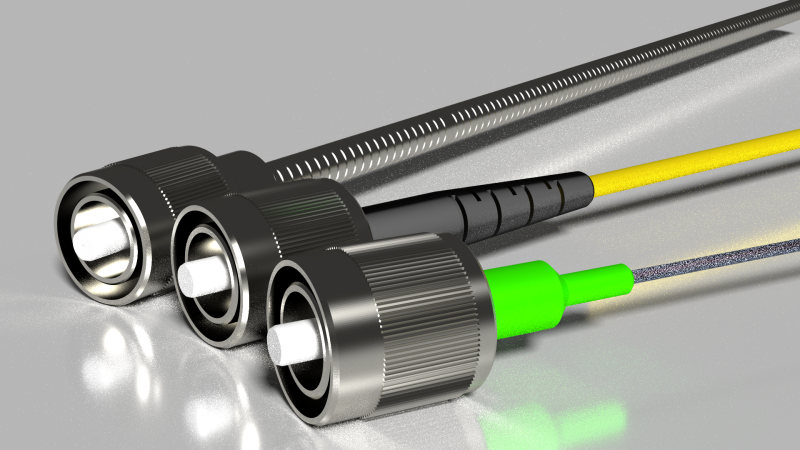

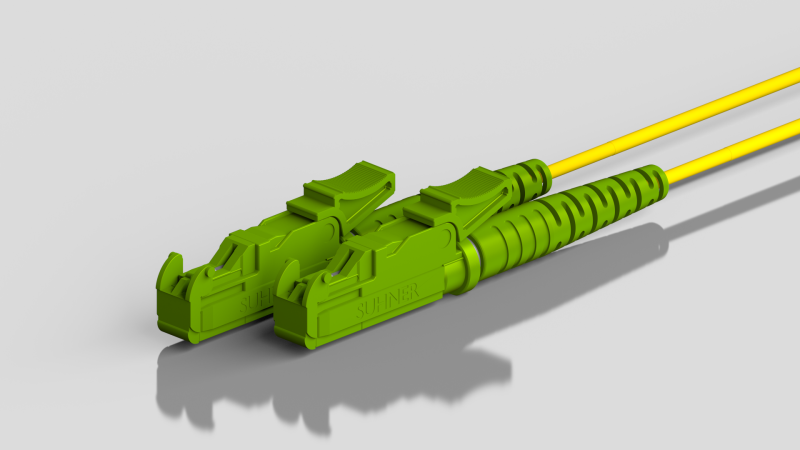

Особенности: - Керамические наконечники: 2.5 или 1.25 мм в диаметре; - Тип разъема: E2000, SC, FC, LC …; - Полировка: PC, APC;
- MM или SM волокна. |
Применения: - Контрольно-измерительные системы; - Детектирование; - Телекоммуникации; - Промышленность и военные приложения; - Соединение приборов. |
Спецификация:
|
Тестовая перемычка |
Референсный SM патч-корд |
Эталонный SM патч-корд |
Эталонный патч-корд со смещением | |||
|
Сторона A
|
Сторона B
|
Сторона A
|
Сторона B
|
Сторона A
|
Сторона B
| |
|
Вносимые потери [дБ]* |
< 0.1 |
<0.3 (тип. 0,22 ) |
< 0.1 |
< 0.1 |
> 0.5 1) |
< 0.1 |
|
Потери на отражение (UPC) [дБ]** |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
|
Потери на отражение (APC) [дБ]** |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
x |
x |
|
Тип разъема*** |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
|
Эксцентриситет [мкм] |
< 0.5 |
x |
< 0.3 |
< 0.5 |
> 1.5 & < 5 |
< 0.5 |
|
Смещение вершины торца [мкм] |
< 30 |
< 50 |
< 30 |
< 30 |
< 50 |
< 30 |
|
Радиус кривизны RC/UPC 2.5 наконечника [мм] |
10 < RC < 25 |
7 < RC < 25 |
10 < RC < 25 |
10 < RC < 25 |
10 < RC < 25 |
10 < RC < 25 |
|
Радиус кривизны RC/UPC 1.25 наконечника [мм] |
7 < RC < 25 |
7 < RC < 25 |
7 < RC < 25 |
7 < RC < 25 |
7 < RC < 25 |
7 < RC < 25 |
|
Радиус кривизны RC/APC |
5 < RC < 12 |
5 < RC < 12 |
5 < RC < 12 |
5 < RC < 12 |
5 < RC < 12 |
5 < RC < 12 |
|
Высота волокна FH [мкм] |
-50,0 < FH < +50,0 |
-125,0 < FH < +50,0 |
-50,0 < FH < +50,0 |
-50,0 < FH < +50,0 |
-125,0 < FH < +50,0 |
-50,0 < FH < +50,0 |
|
Рабочая температура (стандарт./расширен.) [°C] |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
|
Измерено относительно |
Эталон |
Референс |
Эталон |
Эталон |
x |
Эталон |
Примечания:
1) Для эксентриситета > 1.5 мкм
Спецификация:
|
Тестовая перемычка |
Стандартный SM патч-корд |
SM патч-корд высокого качества |
Патч-корд высшего класса | |||
|
Сторона A
|
Сторона B
|
Сторона A
|
Сторона B
|
Сторона A
|
Сторона B
| |
|
Вносимые потери [дБ]* |
< 0.3 ( тип. 0,22 ) |
< 0.3 ( тип. 0,22 ) |
< 0.2 ( тип. 0,15 ) |
< 0.2 ( тип. 0,15 ) |
< 0.1 ( тип. 0,07 ) |
< 0.1 ( тип. 0,07 ) |
|
Потери на отражение (UPC) [дБ]** |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
> 50 (тип. 55) |
|
Потери на отражение (APC) [дБ]** |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
> 60 (тип. 68) |
|
Воспросизводимость - 500 соединений [дБ] |
+/- 0,1 |
+/- 0,1 |
+/- 0,1 |
+/- 0,1 |
+/- 0,1 |
+/- 0,1 |
|
Тип разъема*** |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
SC, E2000... |
|
Эксцентриситет [мкм] |
< 0.5 |
x |
< 0.3 |
< 0.5 |
> 1.5 & < 5 |
< 0.5 |
|
Смещение вершины торца [мкм] |
< 30 |
< 50 |
< 30 |
< 30 |
< 50 |
< 30 |
|
Рабочая температура(стандартная/расширен.) [°C] |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
-20 ~ +70/-40 ~ +85 |
|
Измерено относительно |
Референс |
Референс |
Референс |
Референс |
Референс |
Референс |
Примечания:
Возможные варианты кодировки: цвет колпачка, цвет корпуса, лазерная маркировка
*) Протестировано при 1310, 1550 и 1625нм
**) Протестировано при 1310 нм
****) SC, E2000, FC, DIN, MU, LC
|
|
|
|
