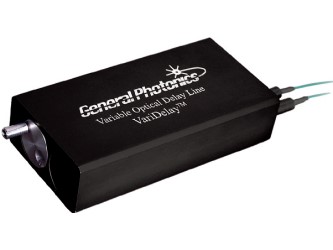

Регулируемая вручную оптическая линия задержки VDL-001 компании General Photonics обеспечивает точную регулировку длины пути светового луча более 18 см (600 пс). Компактная и прочная конструкция делает это устройство идеальным для встраивания в сетевое оборудование, в контрольно-измерительные приборы, и в системы оптической когерентной томографии (OCT) для точного контроля длины пути оптического луча, или для временной синхронизации.
Особенности:- Малые размеры; - Самое высокое соотношение задержки к длине; - Длительная задержка: более 600 пс; - Малые отклонения вносимых потерь; - Прочная конструкция. |
Применения:- Системы оптической когерентной томографии (OCT); - Пассивное мультиплексирование по времени; - Побитная регулировка мультиплексирования по времени (TDM); - Оптоволоконные интерферометры. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочая длина волны |
SM: от 1260 до 1650 |
нм |
|
PM или с двойным проходом: 1310 ±50 или 1550 ±50 | ||
|
Диапазон оптической задержки |
0 – 330 (модель с однократным проходом) |
пс |
|
0 – 600 (модель с однократным проходом) | ||
|
0 – 1200 (модель с двойным проходом) | ||
|
Разрешение шкалы отсчёта |
0.05 |
мм |
|
Вносимые потери |
1 номинал (с однократным проходом) |
дБ |
|
1.5 номинал (с двойным проходом) | ||
|
Отклонения вносимых потерь |
±0.3 по всему диапазону для модели 330 пс |
дБ |
|
±0.5 по всему диапазону для модели 600 пс | ||
|
±0.7 по всему диапазону для модели 1200 пс | ||
|
Обратные потери |
50 |
дБ |
|
Коэффициент поглощения |
> 18 для модели PM |
дБ |
|
Оптическая коммутируемая мощность |
300 мин. |
мВт |
|
Рабочая температура |
От 0 до +40 |
°C |
|
Температура хранения |
От -40 до +60 |
°C |
|
Тип оптоволокна |
SMF-28 или оптоволокно PM Panda |
- |
|
Размеры (Д × Ш × В) |
Модель 330 пс: 4.2 × 2.1 × 1 |
дюйм |
|
Модели 600 или 1200 пс: 6 × 2.1 × 1 |
дюйм |
