PDA-23 представляет собой детекторный блок для обнаружения одиночных фотонов в широком спектральном диапазоне от 400 нм до 850 нм и выше, разработанный в сотрудничестве с компанией Pi Imaging. Он состоит из массива из 23 однофотонных лавинных детекторов (SPAD) с высоким собственным коэффициентом заполнения и микролинзами (эффективный коэффициент заполнения > 80%), высоким уровнем обнаружения фотонов и низким временным дрожанием.
Особенности:
- Матричный детектор с охлаждением Пельтье и 23 плотно упакованными однофотонными лавинными диодами;
- Большой эффективный коэффициент заполнения;
- Высокая эффективность обнаружения фотонов;
- Низкое дрожание;
- Низкий уровень темного времени суток.
Оптимизация для приложений с низким темновым счетом

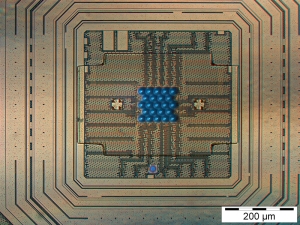

Матрица детекторов состоит из SPAD с низкой скоростью темнового счета, равной 100 cps, обычно только с 1 ярким пикселем с частотой > 1 kcps. В PDA-23 эти показатели темнового счета дополнительно снижены благодаря встроенному охладителю Пельтье.
Универсальные варианты монтажа
Детектор PDA-23 оснащен C-образным креплением перед датчиком и креплениями для оптических столов для упрощения интеграции в оптические установки. Возможна настройка под другие требования к монтажу.
Доступно в качестве дополнения для MultiHarp 160

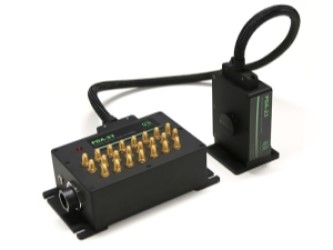

PDA-23 доступен в качестве дополнения к детектору для MultiHarp 160. В комплект поставки входит блок разъемных адаптеров с 23 выходными разъемами SMA, которые обеспечивают выходные сигналы от каждого отдельного SPAD матрицы.
Технические характеристики:
|
Параметр |
Значение |
|
Активная область |
100 мкм x 110 мкм |
|
Собственный коэффициент заполнения |
23.5 % |
|
Эффективный коэффициент заполнения микролинзами |
> 75% / тип. 80% |
|
Эффективность обнаружения фотонов (PDE) |
Тип. пик PDE 55% при 520 нм |
|
Временное дрожание |
< 120 пс FWHM для длин волн от 510 до 785 нм |
|
Показатели количества темных |
Тип. 100 счет/с для большинства пикселей, |
