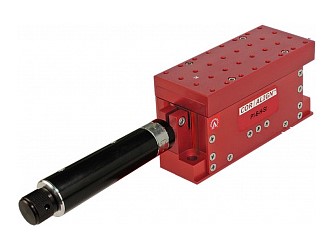

I1000 Z – серия высокоточных позиционеров сверхвысокого разрешения, в которых используется сверхточный привод с линейным шаговым двигателем.
Одноосевой позиционер осуществляет перемещение с нагрузкой до 1 кг, обеспечивает стабильную работу для многих простых задач позиционирования. Перемещение до 12.7 мм делает I1000 Z подходящим там, где требуется грубая центровка. Конструкция двойного изгиба осуществляется без трения, характерного для роликовых подшипников. Внутреннее демпфирование делает позиционер нечувствительным к вибрациям, что позволяет использовать его на обычном столе.
Особенности:- Демпфированный дизайн без трения; - Двойной изгиб без погрешностей дуги; - Внутреннее вязкое демпфирование; - Нулевой люфт; - Шаговый двигатель с производительностью 0.1 мкм/шаг. |
Применения:- Стыковка оптических волокон; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | ||
|
Перемещение | ||||
|
Перемещение актуатора |
Перемещение платформы | |||
|
Z |
12.7 |
12.7 |
мм | |
|
Разрешение | ||||
|
Разрешение |
Всего шагов | |||
|
Z |
100 нм |
64000 | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Z |
Двойной |
Прямое |
- | |
|
Линейная жесткость | ||||
|
Z |
8500 |
кН/м | ||
|
Y |
12000 |
кН/м | ||
|
X |
4500 |
кН/м | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
600 |
г | ||
|
Размер |
114.3 х 44.5 х 53.3 |
мм | ||
Модели:
|
Модель |
Описание |
|
P1-BH-SI |
Моторизированный одноосевой транслятор для микропозиционирования. Метрическая система. |
|
P1-BH-I |
Моторизированный одноосевой транслятор для микропозиционирования. Дюймовая система. |
|
