Компания Physik Instrumente (PI) выпускает одноэлектродные датчики серии PISeca для задач бесконтактного измерения положения объектов, проводящих электрический ток. Данные датчики отличаются высоким разрешением, линейностью и стабильностью работы при изменениях температуры. При варьировании расстояния между датчиком и объектом изменяется ёмкость. После считывания сигналов с датчика контроллером пользователь получает информацию о положении объекта. Использование датчиков с контроллером E-852.10 позволяет добиться разрешения порядка нескольких долей нанометра и частоты работы до 10 кГц.

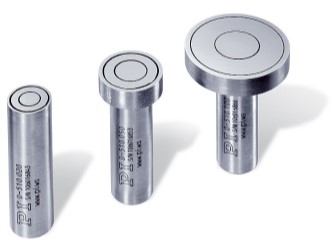

Все датчики серии PISeca имеют LEMO разъём. Стандартный диаметр датчика (8 мм) упрощает его интеграцию в измерительные системы. Каждый датчик тестируется и калибруется с соответствующим контроллером на заводе производителя. Калибровка позволяет исключить влияние ёмкости кабеля на результаты измерений, а также настроить коэффициент усиления сигнала. Поверхность обкладки, изготовленная из нержавеющей стали, подвергается алмазной полировке для обеспечения высокого разрешения датчика.
По требованию заказчика компания PI может изготовить датчики с различными диапазонами измерений.
Применения:
- Полупроводниковая промышленность;
- Системы хранения данных;
- Автомобильная промышленность;
- Метрология;
- Системы прецизионной обработки.
Технические характеристики:
|
Модель |
D-510.021 |
D-510.051 |
D-510.101 |
Единица измерения |
|
Тип датчика |
Одноэлектродный, ёмкостный |
Одноэлектродный, ёмкостный |
Одноэлектродный, ёмкостный | |
|
Номинальный диапазон измерения* |
20 |
50 |
100 |
мкм |
|
Минимальный зазор** |
10 |
25 |
50 |
мкм |
|
Максимальный зазор** |
150 |
375 |
750 |
мкм |
|
Статическое разрешение*** |
<0.001 |
<0.001 |
<0.001 |
% от диапазона измерения |
|
Динамическое разрешение*** |
<0.002 |
<0.002 |
<0.002 |
% от диапазона измерения |
|
Линейность**** |
<0.2 |
<0.1 |
<0.1 |
% |
|
Диаметр датчика |
8 |
12 |
20 |
мм |
|
Площадь поверхности датчика |
50.3 |
113.1 |
314.0 |
мм2 |
|
Площадь активной поверхности датчика |
11.2 |
27.9 |
56.1 |
мм2 |
|
Диаметр монтажной части датчика |
8 |
8 |
8 |
мм |
|
Диапазон рабочих температур |
От -20 до +100 |
От -20 до +100 |
От -20 до +100 |
⁰С |
|
Материал |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь | |
|
Масса |
8 |
10 |
16 |
г (±5%) |
|
Рекомендуемый контроллер |
Е-852.10 / Е-509.Е |
Е-852.10 / Е-509.Е |
Е-852.10 / Е-509.Е |
*Расширенный диапазон измерения доступен в случае калибровки датчика с контроллером Е-852.10;
** Зазор между поверхностями обкладки датчика и объекта;
***Частотный диапазон в статическом режиме – 10 Гц, в динамическом режиме – 10 кГц (с контроллером Е-852.10);
