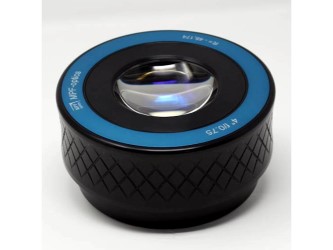

Компания АЗИМУТ ФОТОНИКС предлагает проектирует и производит широкий выбор объективов большого диаметра для интерферометров Физо от компании MPF-Optics.

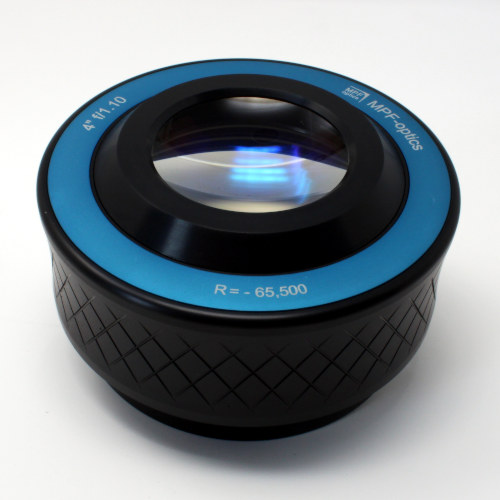

Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Числовая апертура |
0.67 |
0.46 |
0.33 |
0.26 |
|

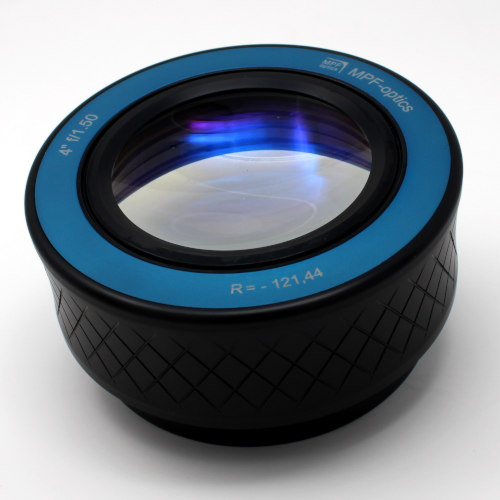

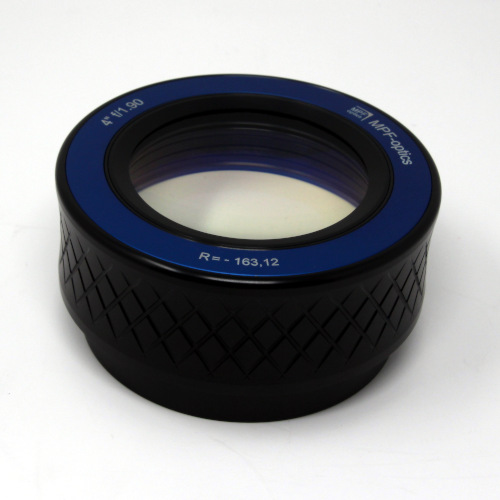

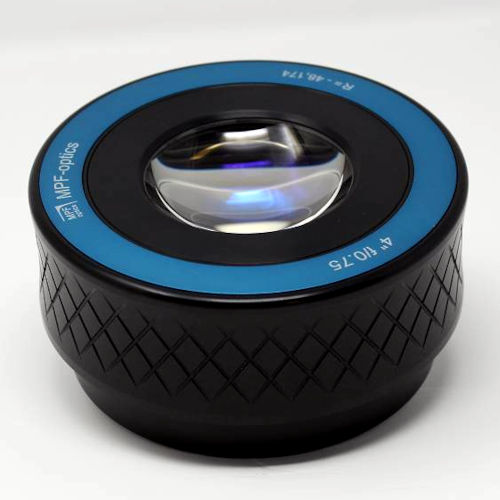

Относительное отверстие |
f/0.75 |
f/1.1 |
f/1.5 |
f/1.9 |
|
Угловая апертура, ° |
82 |
54 |
38.5 |
30 |
|
Радиус кривизны базовой поверхности (ном.), мм |
-48.17 |
-65.5 |
-121.44 |
-163.12 |
|
Макс. диаметр образца, мм |
63 |
60 |
80 |
85 |
|
Радиус кривизны для полного освещения, мм |
47 |
65 |
120 |
162 |
|
Размеры (Д x Ш), мм |
140 x 68 |
140 x 68 |
140 x 68 |
140 x 68 |
|
Несовершенство поверхности (ISO): |
60 x 0.25 |
60 x 0.25 |
60 x 0.25 |
60 x 0.25 |
|
Масса, кг |
2.1 |
2.1 |
1.7 |
1.8 |
|
Ошибка волнового фронта, волна |
<2.0 |
<1.5 |
<1.5 |
<1.5 |

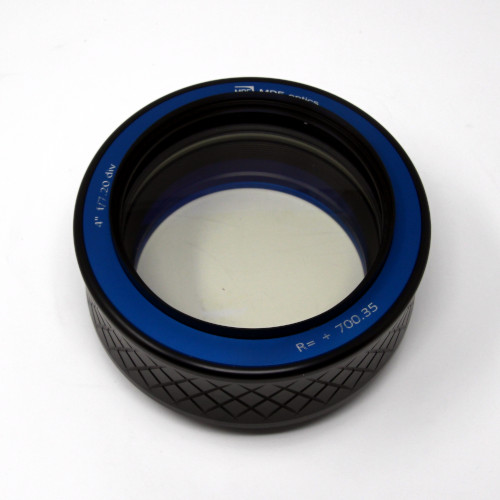

Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
- |
- |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.15 |
0.1 |
0.07 |
-0.07 |
|

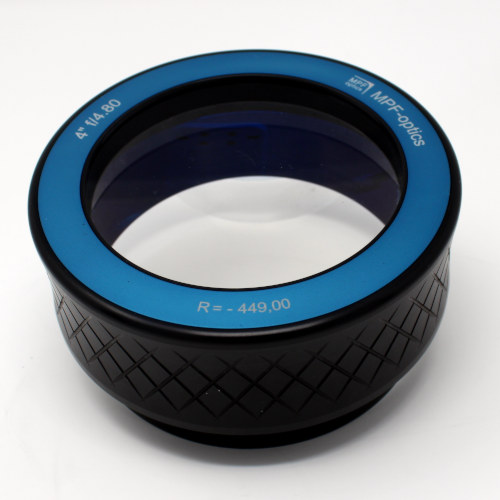

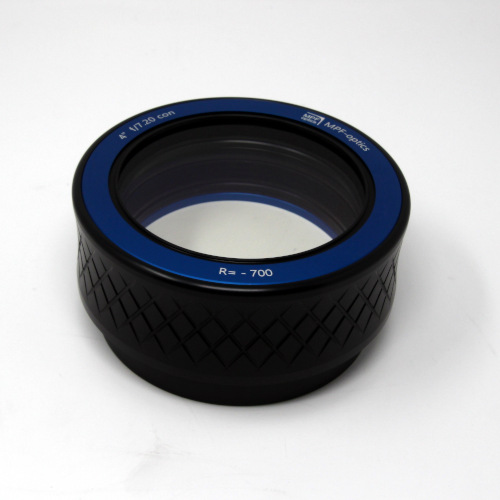

Относительное отверстие |
f/3.3 |
f/4.8 |
f/7.2 |
f/7.2 |
|
Угловая апертура, ° |
17 |
12 |
7.5 |
7.5 |
|
Радиус кривизны базовой поверхности (ном.), мм |

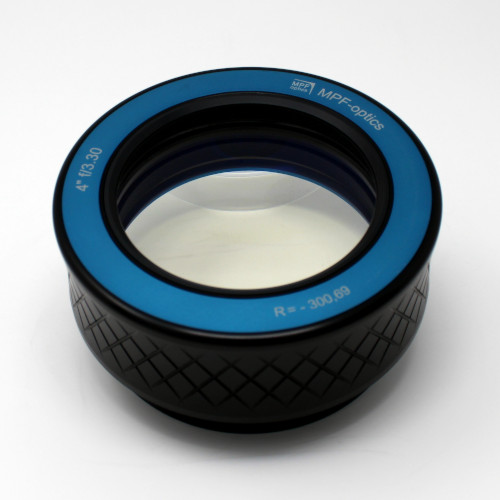

-300.69 |
-449 |
-700.35 |
700.35 |
|
Макс. диаметр образца, мм |
90 |
100 |
97 |
97 |
|
Радиус кривизны для полного освещения, мм |
299 |
446 |
680 |
-720 |
|
Размеры (Д x Ш), мм |
140 x 68 |
140 x 68 |
140 x 68 |
140 x 68 |
|
Несовершенство поверхности (ISO): |
40 x 0.25 |
40 x 0.25 |
40 x 0.25 |
20 x 0.25 |
|
Масса, кг |
2 |
2 |
1.6 |
1.6 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |
Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
Собирающий |
Рассеивающий |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.05 |
-0.05 |
0.03 |
-0.03 |
|
Относительное отверстие |
f/11 |
f/11 |
f/15 |
f/15 |
|
Угловая апертура, ° |
5 |
5 |
3.5 |
3.5 |
|
Радиус кривизны базовой поверхности (ном.), мм |

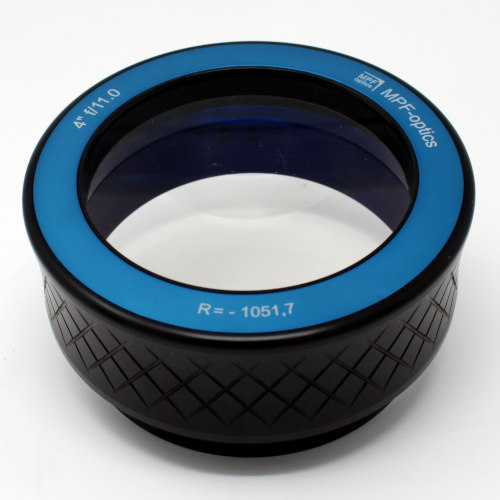

-1051.7 |

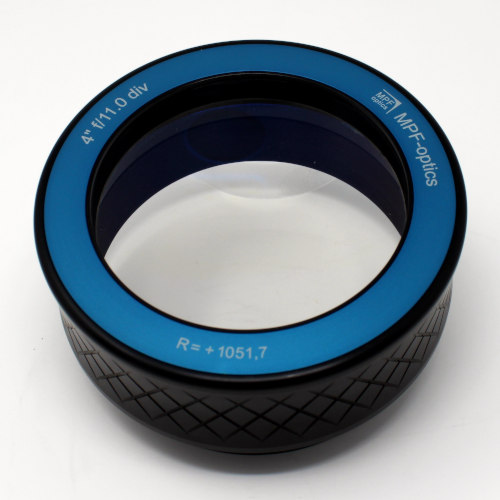

1051.7 |

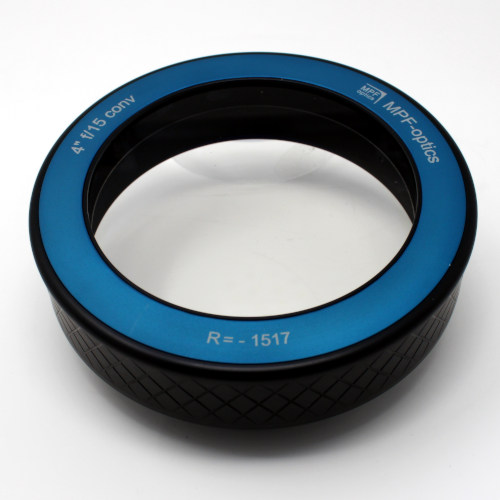

-1517 |

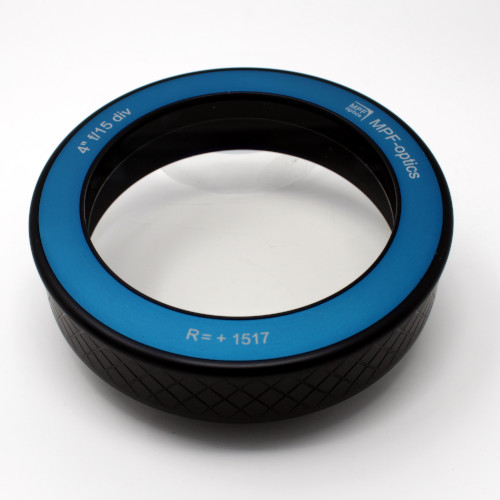

1517 |
|
Макс. диаметр образца, мм |
98 |
98 |
100 |
100 |
|
Радиус кривизны для полного освещения, мм |
1030 |
-1080 |
1500 |
1500 |
|
Размеры (Д x Ш), мм |
140 x 68 |
140 x 68 |
140 x 45 |
140 x 45 |
|
Несовершенство поверхности (ISO): |
20 x 0.25 |
20 x 0.25 |
10 x 0.25 |
10 x 0.25 |
|
Масса, кг |
1.5 |
1.5 |
1.0 |
1.0 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |

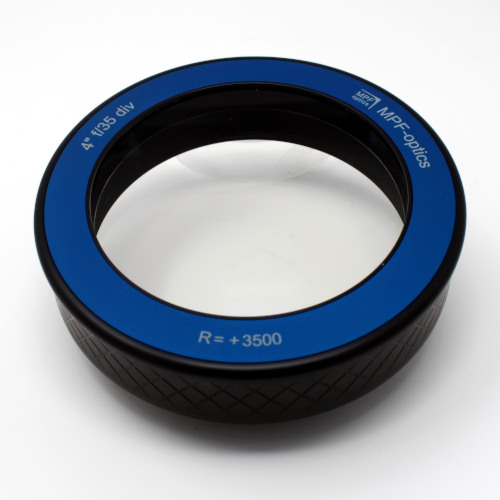

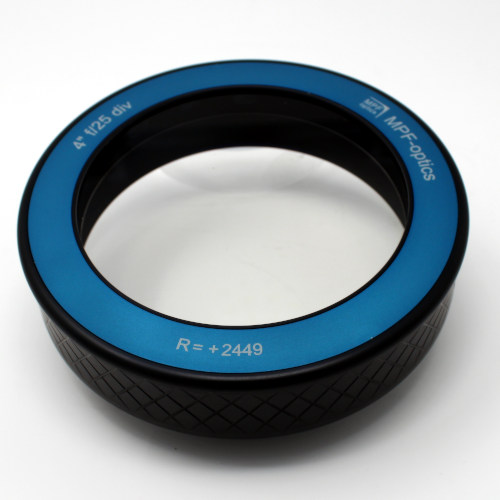

Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
Собирающий |
Рассеивающий |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.02 |
-0.02 |
0.01 |
-0.01 |
|

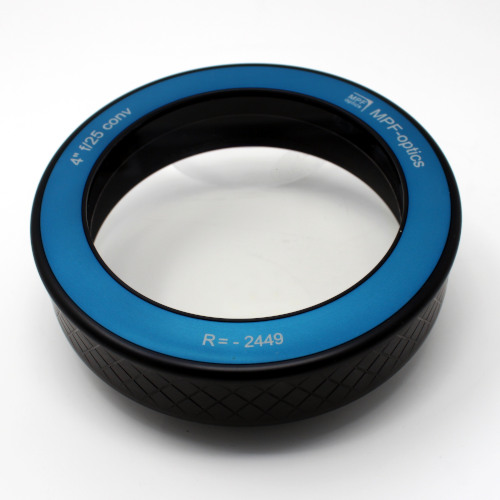

Относительное отверстие |
f/25 |
f/25 |
f/35 |
f/35 |
|
Угловая апертура, ° |
2 |
2 |
1.5 |
1.5 |
|
Радиус кривизны базовой поверхности (ном.), мм |
-2449.4 |
2449.4 |

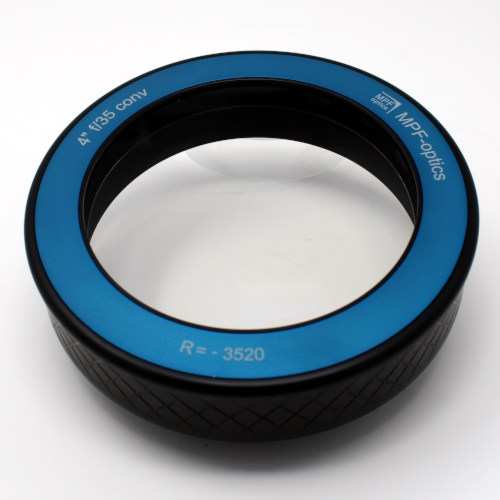

-3520 |
3500 |
|
Макс. диаметр образца, мм |
100 |
100 |
100 |
100 |
|
Радиус кривизны для полного освещения, мм |
2420 |
-2480 |
3500 |
-3520 |
|
Размеры (Д x Ш), мм |
140 x 45 |
140 x 45 |
140 x 45 |
140 x 45 |
|
Несовершенство поверхности (ISO): |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
|
Масса, кг |
1.0 |
1.0 |
1.0 |
1.0 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |

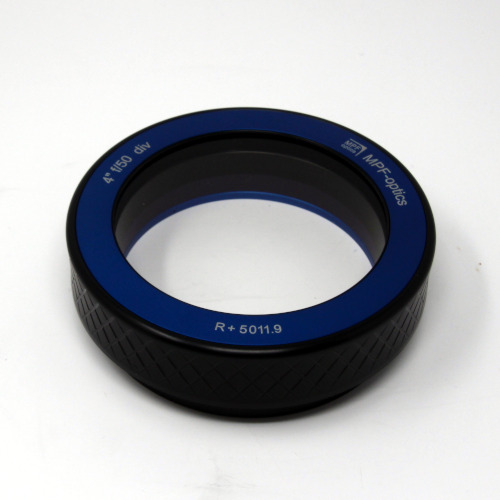

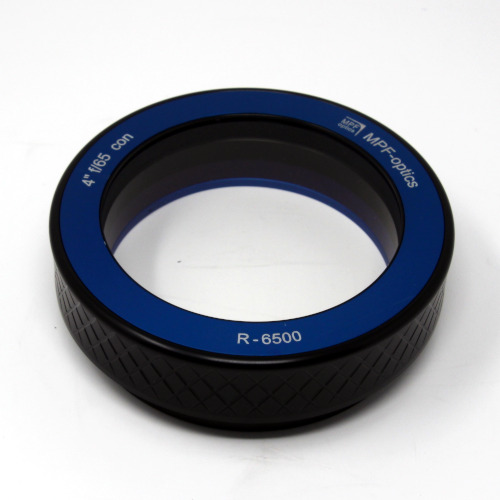

Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
Собирающий |
Рассеивающий |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.01 |
-0.01 |
0.01 |
-0.01 |
|

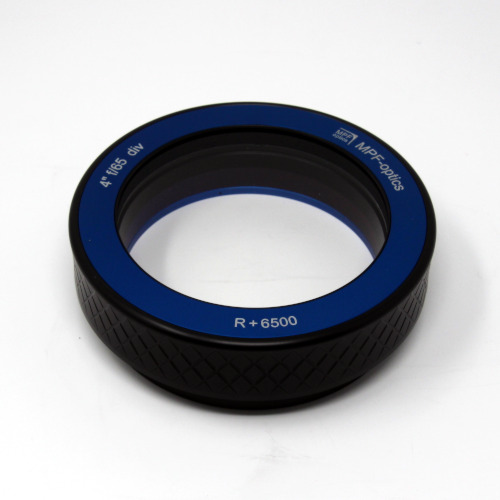

Относительное отверстие |
f/50 |
f/50 |
f/65 |
f/65 |
|
Угловая апертура, ° |
1 |
1 |
0.5 |
0.5 |
|
Радиус кривизны базовой поверхности (ном.), мм |

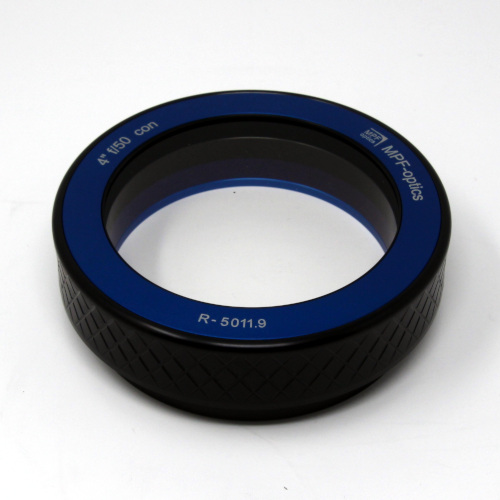

-5010 |
5010 |
-6500 |
6500 |
|
Макс. диаметр образца, мм |
100 |
100 |
100 |
100 |
|
Радиус кривизны для полного освещения, мм |
4980 |
-5040 |
6450 |
-6550 |
|
Размеры (Д x Ш), мм |
140 x 45 |
140 x 45 |
140 x 45 |
140 x 45 |
|
Несовершенство поверхности (ISO): |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
|
Масса, кг |
1.0 |
1.0 |
1.0 |
1.0 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |

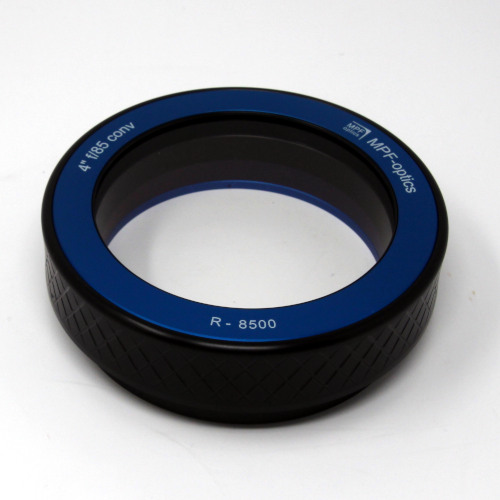

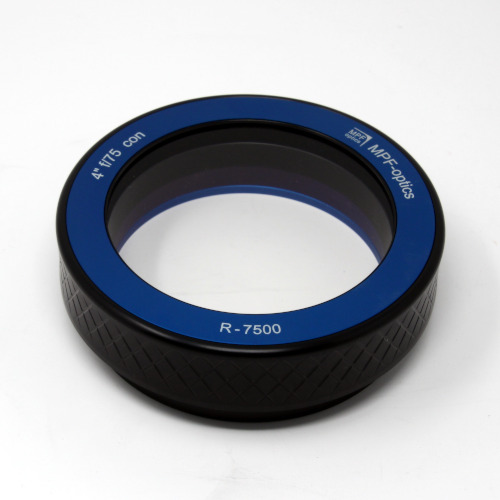

Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
Собирающий |
Рассеивающий |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.01 |
-0.01 |
0.01 |
-0.01 |
|

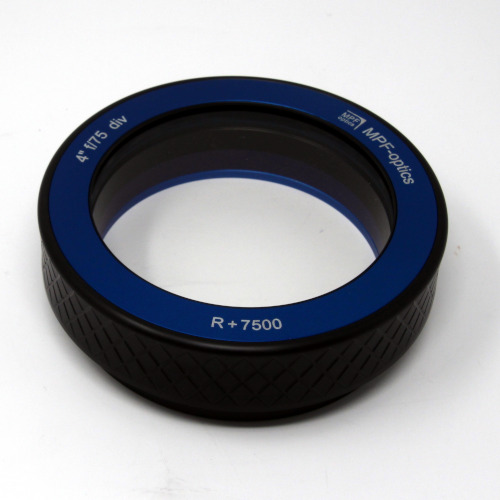

Относительное отверстие |
f/75 |
f/75 |
f/85 |
f/85 |
|
Угловая апертура, ° |
0.5 |
0.5 |
0.5 |
0.5 |
|
Радиус кривизны базовой поверхности (ном.), мм |
-7500 |
7500 |
-8500 |

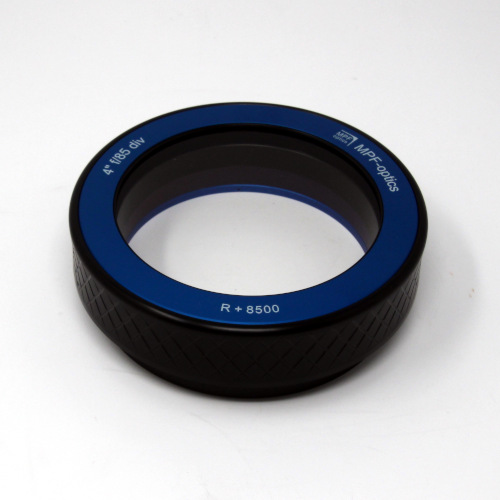

8500 |
|
Макс. диаметр образца, мм |
100 |
100 |
100 |
100 |
|
Радиус кривизны для полного освещения, мм |
7450 |
-7550 |
8450 |
-8550 |
|
Размеры (Д x Ш), мм |
140 x 45 |
140 x 45 |
140 x 45 |
140 x 45 |
|
Несовершенство поверхности (ISO): |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
|
Масса, кг |
1.0 |
1.0 |
1.0 |
1.0 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |
Технические характеристики объективов:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Тип |
Собирающий |
Рассеивающий |
Собирающий |
Рассеивающий |
|
Числовая апертура |
0.01 |
-0.01 |
0.01 |
-0.01 |
|
Относительное отверстие |
f/100 |
f/100 |
f/115 |
f/115 |
|
Угловая апертура, ° |
0.5 |
0.5 |
0 |
0 |
|
Радиус кривизны базовой поверхности (ном.), мм |
-10000 |
10000 |
-11500 |
11500 |
|
Макс. диаметр образца, мм |
100 |
100 |
100 |
100 |
|
Радиус кривизны для полного освещения, мм |
9950 |
-10050 |
11450 |
-11550 |
|
Размеры (Д x Ш), мм |
140 x 45 |
140 x 45 |
140 x 45 |
140 x 45 |
|
Несовершенство поверхности (ISO): |
10 x 0.25 |
10 x 0.25 |
10 x 0.25 |
10x0.25 |
|
Масса, кг |
1.0 |
1.0 |
1.0 |
1.0 |
|
Ошибка волнового фронта, волна |
<1.0 |
<1.0 |
<1.0 |
<1.0 |
Технические характеристики объективов:
|
Параметр |
Значение |
|
Объектив |
|
|
Числовая апертура |
- |
|
Относительное отверстие |
- |
|
Угловая апертура, ° |
- |
|
Радиус кривизны базовой поверхности (ном.), мм |
- |
|
Макс. диаметр образца, мм |
100 |
|
Радиус кривизны для полного освещения, мм |
- |
|
Размеры (Д x Ш), мм |
140 x 45 |
|
Несовершенство поверхности (ISO): |
10 x 0.25 |
|
Масса, кг |
1.0 |
|
Ошибка волнового фронта, волна |
- |
Технические характеристики объективов с расширителем пучка:
|
Параметр |
Значение | |||
|
Объектив |
|
|
|
|
|
Числовая апертура |
0.91 |
0.77 |
0.63 |
0.50 |
|
Относительное отверстие |
f/0.55 |
f/0.65 |
f/0.80 |
f/1.0 |
|
Угловая апертура, ° |
128.5 |
100.5 |
77.0 |
60.0 |
|
Радиус кривизны базовой поверхности (ном.), мм |
-25.5 |
-40.50 |
-61.50 |
-85.0 |
|
Макс. диаметр образца, мм |
46 |
62 |
77 |
85 |
|
Радиус кривизны для полного освещения, мм |
25.0 |
40 |
60.00 |
84 |
|
Размеры (Д x Ш), мм |
150 x 175 |
150 x 155 |
150 x 155 |
150 x 155 |
|
Несовершенство поверхности (ISO): |
60 x 0.25 |
60 x 0.25 |
60 x 0.25 |
60x0.25 |
|
Масса, кг |
4.0 |
3.90 |
3.90 |
3.90 |
|
Ошибка волнового фронта, волна |
<2.0 |
<2.5 |
<2.0 |
<2.0 |
