Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Разрешение
|
4К |
|
Крепление
|
F-Mount, V-Mount, M42, M58 |
|
Габаритные размеры
|
⌀52 × 47.4 мм |
|
Фокусное расстояние объектива
|
20 мм |
|
Типы объектива
|
для линейных камер |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
f/4.5 |
|
Увеличение, х
|
0,036 |

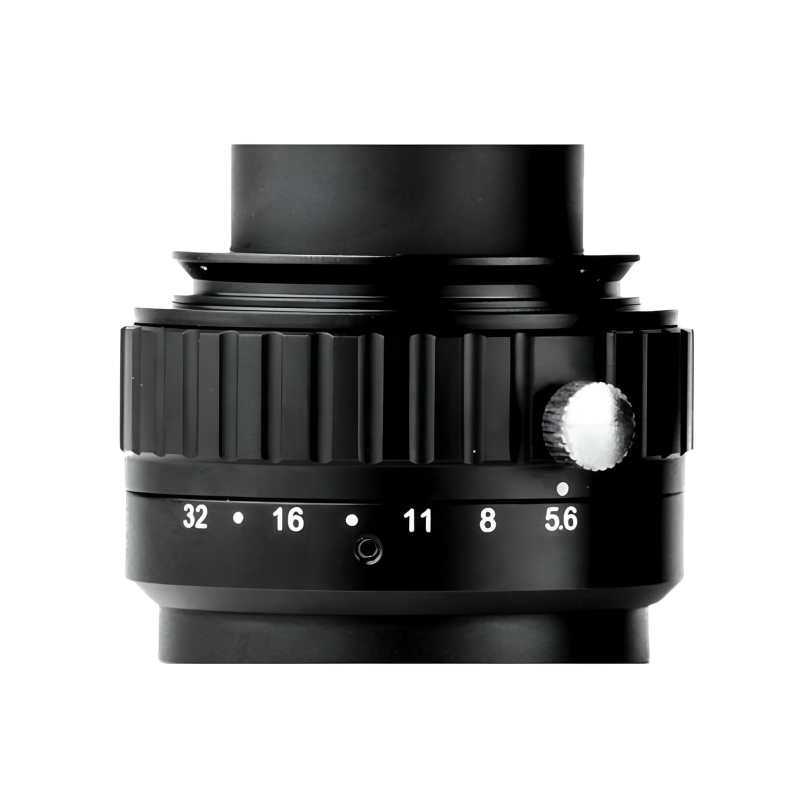

VTL-2045-0.03X — специализированный объектив для систем машинного зрения, предназначенный для работы с линейными камерами компактного исполнения и сенсорами крупного формата до 30 мм. Модель оптимизирована для задач инспекции и измерения крупногабаритных и протяжённых объектов, где требуется стабильное качество изображения по всей линии сканирования.
Объектив обеспечивает высокую детализацию при разрешении до 4K / 5–7 мкм на пиксель и отличается малым оптическим увеличением (0,0358×), что позволяет контролировать объекты большого размера без потери геометрической точности. Низкий уровень дисторсии (≤ 0,2 %) делает объектив подходящим для измерительных систем и автоматического контроля качества.
Оптическая схема рассчитана на работу в широком спектральном диапазоне 400–950 нм, что позволяет использовать объектив как с видимым светом, так и с ближним ИК-подсветом. Ручная регулировка фокуса и диафрагмы обеспечивает точную настройку под конкретные условия съёмки.
Ключевые преимущества:
- Специализация под строчные камеры: Конструкция оптимизирована для получения чёткого и однородного изображения;
- Высокая детализация: Обеспечивает высокое разрешение для работы даже с камерами, имеющими мелкий пиксель размером до 5 мкм;
- Широкий охват при малом увеличении: Малое увеличение (~0.036x) позволяет инспектировать объекты большой ширины без необходимости их сканирования частями;
- Гибкость установки: Возможность смены интерфейса крепления (с базового V-Mount на M42, M58 или F-Mount) для совместимости с различными моделями камер;
- Компактность и стандартизация: Малые габариты, стандартная резьба под светофильтры и ручная настройка диафрагмы и фокуса для простоты интеграции.
Технические характеристики:
- Рабочий формат: 30 мм;
- Фокусное расстояние: 20.0 мм;
- Диафрагма: F4.5;
- Фланцевое расстояние: 16 мм;
- Расстояние до объекта: 557.4 мм;
- Оптические искажения: 0.2%;
- Габарит по оптической оси: 63.4 мм;
- Сопряжённое расстояние: 619.1 мм;
- Увеличение: ~0.0358x;
- Диапазон просветляющего покрытия: 400-950 нм;
- Базовое крепление: V-Mount (может быть изменён на M42, M58 или F-Mount);
- Тип управления диафрагмой и фокусом: Ручной;
- Габаритные размеры (Ø × Длина): ⌀ 52 × 47.4 мм;
- Диапазон рабочих температур: от -10°C до +50°C;
- Диапазон температур хранения: от -20°C до +60°C.
Области применения:
- Системы машинного зрения и автоматической инспекции;
- Конвейерный контроль качества продукции;
- Измерительные и метрологические системы;
- Контроль печати, текстиля, плёночных и рулонных материалов;
- Инспекция поверхностей в металлургии и электронике;
- Сканирование широких и протяжённых объектов;
- OEM-интеграция в промышленные камеры и системы.

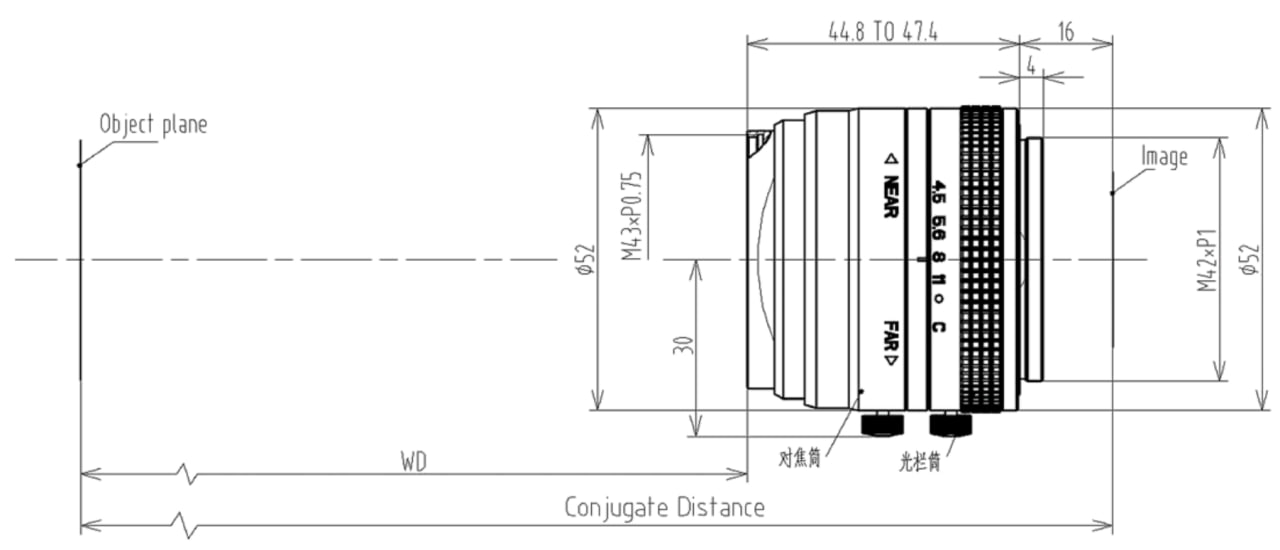

Габаритные размеры:
