Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Разрешение
|
16К |
|
Крепление
|
F-Mount, V-Mount, M42, M58 |
|
Габаритные размеры
|
Ø55,7 × 68 мм |
|
Фокусное расстояние объектива
|
100 мм |
|
Рабочее расстояние
|
220,8 мм |
|
Типы объектива
|
для линейных камер |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
f/4.5 |
|
Увеличение, х
|
0.75 |

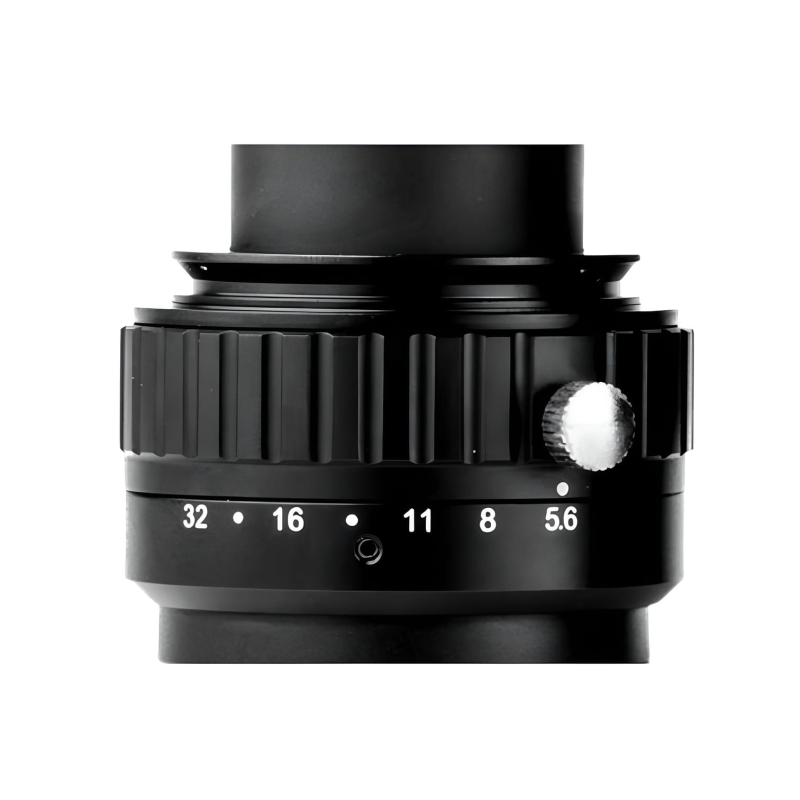

VTL-16K-0.75X — компактный промышленный объектив серии Line Scan, разработанный для высокоразрешающих линейных камер, применяемых в системах машинного зрения. Модель оптимизирована для задач инспекции крупных объектов, где требуется высокая детализация изображения при умеренном оптическом увеличении.
Объектив поддерживает сенсоры формата до 66 мм и обеспечивает разрешение уровня 16K с размером пикселя до 3,5 мкм, что делает его подходящим для прецизионного контроля и измерений. Оптическое увеличение 0,75× позволяет получать изображение с высокой плотностью деталей без существенного ограничения поля зрения.
Оптика рассчитана на работу в широком спектральном диапазоне 400–950 нм, что обеспечивает совместимость как с видимым, так и с ближним инфракрасным освещением. Низкий уровень дисторсии (всего 0,0008 %) позволяет использовать объектив в измерительных и метрологических системах.
Ручная фокусировка и диафрагма обеспечивают гибкую настройку под конкретные условия съёмки, а возможность смены крепления расширяет варианты интеграции в различные камеры и системы.
Преимущества:
- Оптимизирован для компактных линейных камер;
- Поддержка разрешения до 16K (3,5 мкм);
- Формат сенсора до 66 мм;
- Оптическое увеличение 0,75×;
- Сверхнизкая геометрическая дисторсия;
- Широкий спектральный диапазон (VIS + NIR);
- Ручная настройка фокуса и диафрагмы;
- Возможность смены крепления (V-Mount / M42 / M58 / F-Mount).
Области применения:
- Машинное зрение и автоматическая инспекция;
- Контроль качества и дефектоскопия;
- Измерительные и метрологические системы;
- Инспекция листовых и рулонных материалов;
- Контроль геометрии и размеров изделий;
- OEM-интеграция в промышленные комплексы.
Технические характеристики:
- Крепление: V-Mount;
- Фокусное расстояние: 100 мм;
- Диафрагма: F4.5;
- Разрешение: 16K / 3,5 мкм;
- Макс. формат сенсора: 66 мм;
- Оптическое увеличение: 0,75×;
- Рабочая дистанция: 220,8 мм;
- Конъюгированное расстояние: 444,8 мм;
- Дисторсия (TV): 0,0008 %;
- Спектральный диапазон: 400–950 нм;
- Фокусировка: ручная;
- Диафрагма: ручная;
- Совместимые крепления: M42 / M58 / F-Mount;
- Встроенный IR-фильтр: нет;
- Резьба под фильтр: нет;
- Габариты: Ø55,7 × 68 мм;
- Рабочая температура: −10…+50 °C;
- Температура хранения: −20…+60 °C.

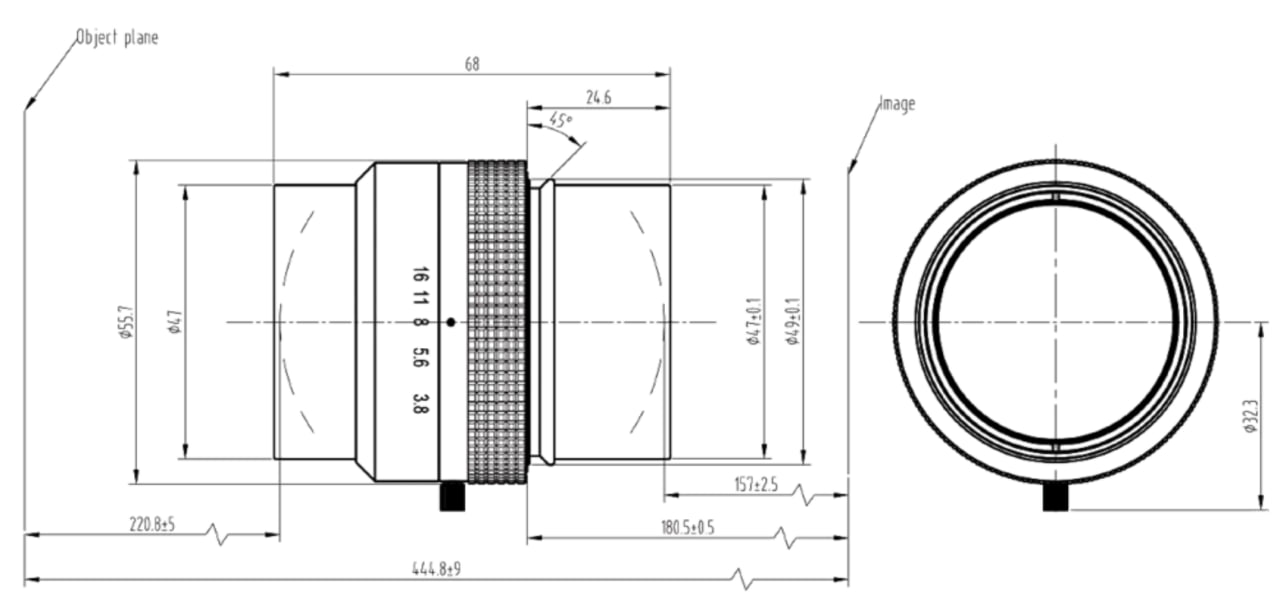

Габаритные размеры:
