Поставщик
|
Edmund Optics |
|
Артикул
|
54-034 |
|
Типы изделий
|
фотодиоды |
|
Упаковка
|
TO-8 |
|
Материал
|
SI (кремниевые) |
|
Тип
|
Biased |
|
Напряжение смещения, VBias (В)
|
-10 |
|
Примечание
|
Normal Response |
|
Защитное окно
|
Borosilicate |
|
Рабочая температура (° C)
|
-40 to 100 |
|
Чувствительность при 970 нм (A / Вт)
|
0.65 |
|
Эквивалентная мощность шума NEP (Вт / Гц1 / 2)
|
1.9 x 10-14 |
|
Обнаружение (см Гц 1 / 2 / Вт)
|
2.13 x 1013 @ -10 V, 970nm |
|
Активная площадь (мм2)
|
16.4 |
|
Упаковка
|
TO-8 |
|
Темновой ток Iт (нА)
|
0.5 @ 10V |
|
Длина выводов (дюймы)
|
1.50 |
|
Максимальное напряжение пробоя (В)
|
30.00 |
|
Внешний диаметр (дюймы)
|
0.550 |
|
Время нарастания (нс)
|
17 @ -10 V/50 Ω, 632nm |
|
Терминальная емкость (пФ)
|
330 @ 0 V; 60 @ 10 V |
|
Типичные области применения
|
High light levels, pulse detectors, AC light measurement |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

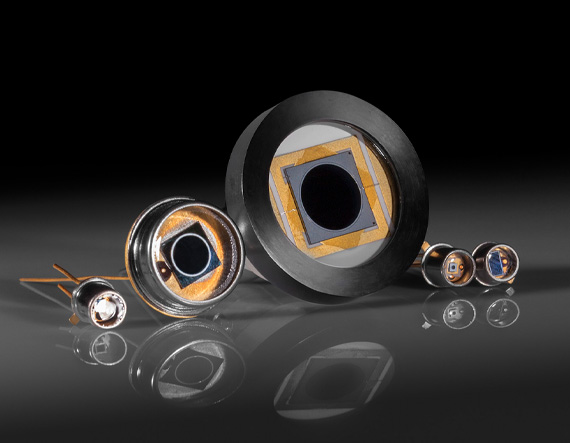

54-034 — кремниевый фотодиод Edmund Optics, с напряжением смещения, пиковая длина волны отклика 970 нм, активная область 16.4 мм². Работа в фотопроводящем режиме с обратным смещением обеспечивает высокую скорость отклика и широкую полосу пропускания, что важно для регистрации быстрых изменений оптического сигнала в ближнем инфракрасном диапазоне.
Активная область 16.4 мм² обеспечивает баланс между чувствительностью и быстродействием: площадь достаточно велика для уверенного приёма светового потока, но при этом сохраняется приемлемая ёмкость перехода и высокая частотная характеристика. Пиковая длина волны 970 нм делает данный фотодиод оптимальным детектором для источников ближнего ИК‑диапазона, используемых в связи и датчиках.
Характеристики
- Тип: кремниевый (Si) фотодиод
- Режим: с напряжением смещения (фотопроводящий)
- Пиковая длина волны: 970 нм
- Активная область: 16.4 мм²
- Производитель: Edmund Optics
Отрасли применения
- Высокоскоростные ИК‑датчики и приёмники
- Оптические системы связи и передачи данных
- Лидарные и дальномерные устройства
- Мониторинг мощности ИК‑лазеров
- Промышленные системы контроля толщины и уровня
- Научные исследования динамики оптических сигналов
- Биомедицинские ИК‑диагностические системы
