        Низкопрофильные оптоволоконные решетки

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Оптоволоконные решетки
        —Низкопрофильные оптоволоконные решетки

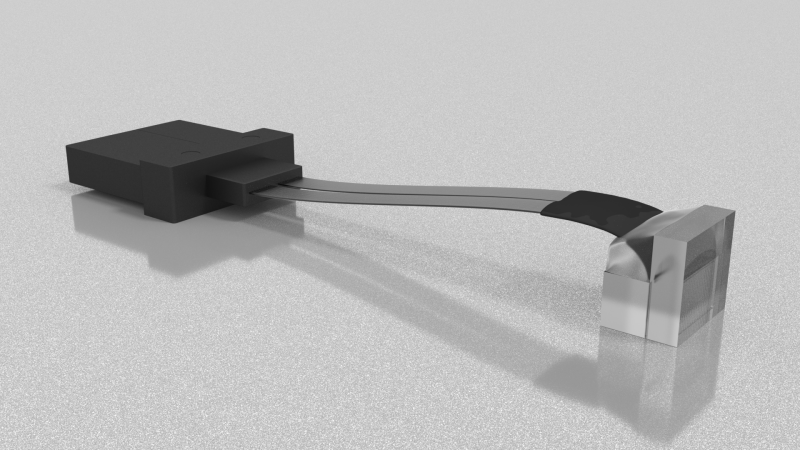

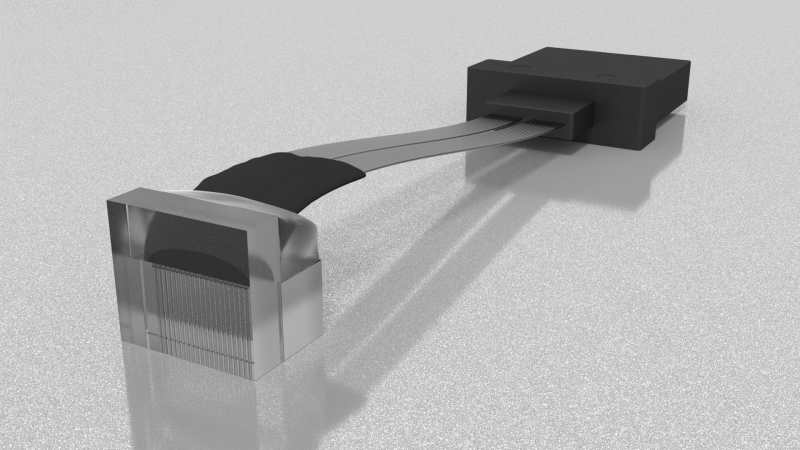

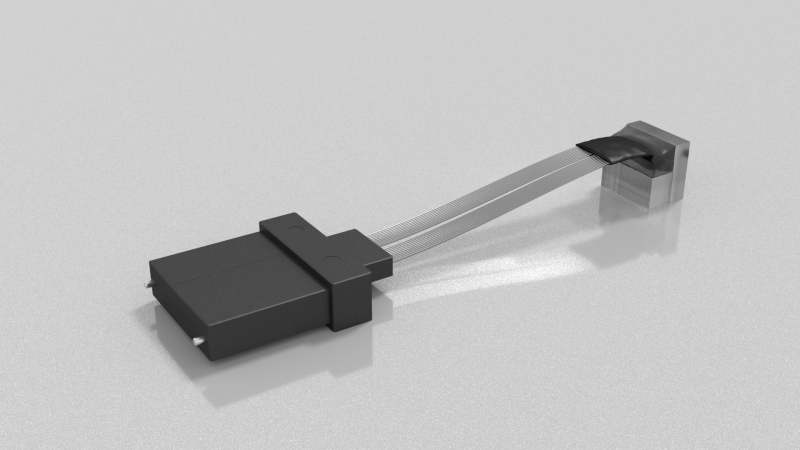

        Фото Низкопрофильные оптоволоконные решетки
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Компания SQS разработала и предлагает потенциальным клиентам очень интересную оптоволоконную решетку с оптическими волокнами, выходящими под углом 90°, с очень малым радиусом изгиба. Основным преимуществом такой решетки с изогнутыми оптическими волокнами является достижение очень низкого профиля компонента. Можно использовать низкопрофильные волоконно-оптические решетки (LPFA), например, для монтажа на печатной плате, где ее можно напрямую выровнять с оптическим приемопередатчиком или другими оптическими компонентами в виде полупроводникового кристалла.

        Решение SQS LPFA (Low Profile Fiber Array) основано на недавно разработанной технологии Bended Fiber Technology для изгиба выходных волокон под 90° при сохранении минимальных размеров.

        Из-за первоначального запроса на низкопрофильную волоконную решетку решение было очень сложным. Большой успех SQS заключается в том, что, несмотря на чрезвычайно неблагоприятные условия для передачи оптического сигнала, низкопрофильная волоконная решетка с оптическими волокнами, выходящими под углом 90°, обеспечивает очень хорошие параметры передачи.

        Особенности:

        - Мин. размеры: высота 4-5 мм, ширина 2.5 мм, длина 2.5 мм (зависит от количества каналов);

        - Гарантированное затухание вносимых потерь;

        - Волокна с коннекторами любого типа;

        - Оптическое волокно G.657.B3.

        Оптические характеристики:

        Параметр

        Размерность

        Значение

        Примечание

        Тип волокна

        G.657.B3

        2÷24 канала

        Размеры оптоволокна

        мкм

        9/125/250

        Общие вносимые потери при 1310 и 1550 нм

        дБ

        ≤1

        Тип. значение 0.5 дБ

        Обратные потери

        дБ

        ≥55

        Механические характеристики:

        Параметр

        Размерность

        Значение

        Примечание

        Длина

        мм

        Под заказ

        ±0,5

        Высота

        мм

        Макс. 4÷5

        Угол полировки

        Градусы

        8

        ±0,5

        Шаг

        мкм

        250

        ±0,5

        Коннекторы

        дБ

        MT, LC, FC, ST и др.

        * Зависит от числа каналов.

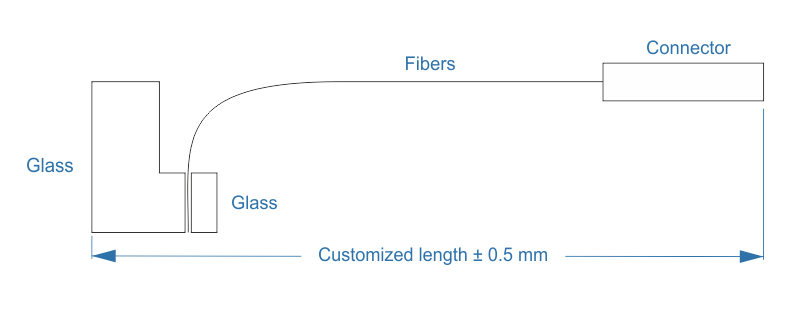

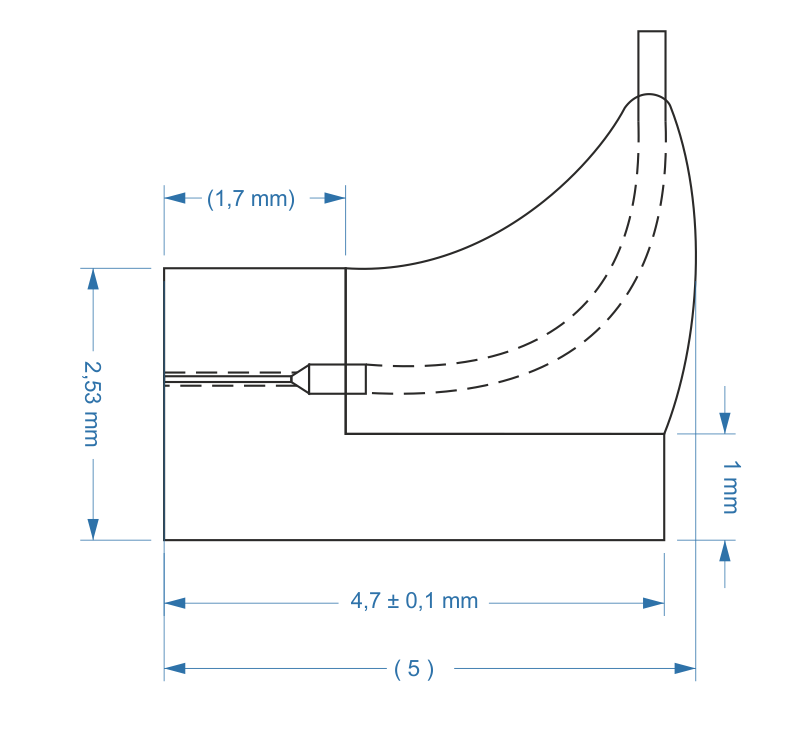

        Чертежи

        Для доступа к файлам требуется Авторизация
        Документация на низкопрофильные оптоволоконные решетки
        2.6 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
