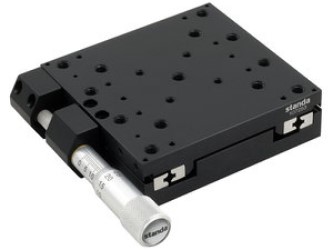

Обеспечивают перемещение вдоль одной оси. Перемещаемые детали крепятся на платформе при помощи нарезных отверстий М6. Трансляторы имеют центральное отверстие с чистой апертурой диаметром 50 мм (2"), которая остаётся неперекрытой на перемещении более 15 мм. Отверстие может быть закрыто вставной платформой. Вставная платформа может вращаться и предоставляет дополнительные крепёжные отверстия. Её положение может быть зафиксировано при помощи двух винтов. Кронштейны 2АВ167-25 позволяют собрать трансляторы 7Т167 в X-Y-Z конфигурацию.
Особенности:
- Высокоточное перемещение;
- Перемещение 25 мм;
- Сборная X-Y-Z конфигурация;
- Обратимые для левосторонних или правосторонних приложений;
- Чистая апертура 2 дюйма (50 мм) диаметром;
- Вставная платформа с отверстиями под винты М6 и М4.
Технические характеристики:
|
Параметр |
Значение |
|
Перемещение |
25 мм |
|
Чувствительность |
1 мкм |
|
Точность установки |
5 мкм (половина деления) |
|
Нагрузка | |
|
Горизонтальная |
16 кг (32 кг у версии 7T167S-25) |
|
Вертикальная |
7 кг |
|
Соединительные скобы | |
|
X-Y |
Напрямую |
|
Z |
2AB167-25 |
Модели:
|
Модель |
Примечание |
Кол-во осей |
«Зеркальная» версия |
|
7T167SM-25 |
Без отверстия |
1 |
Да |
|
7T167-25 |
- |
1 |
Нет |
|
7T167-25XY |
- |
2 |
Нет |
|
7T167-25XYZ |
- |
3 |
Нет |
|
7T167M-25 |
- |
1 |
Да |
|
7T167M-25XY |
- |
2 |
Да |
|
7T167M-25XYZ |
- |
3 |
Да |
|
7T167S-25 |
Без отверстия |
1 |
Нет |
