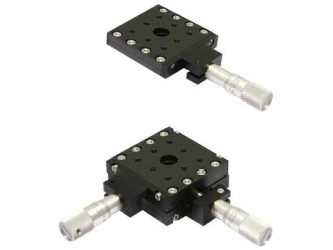

Низкопрофильные линейные трансляторы по двум осям 7T264-10 и по одной оси 7T164-10. Толщина транслятора по одной оси составляет 10.5 мм, по двум осям – 20 мм. В качестве ведущих винтов используются подходящие по толщине тонкие микрометры 9S55M-10 с малым диаметром головки (13 мм). Система трансляции по трём осям может быть легко собрана, используя 7T264-10, 7T164-10 и угловую скобу 2АВ164. Обратите внимание на разницу между 7T164-10 и 7T164-10U, показанную на чертеже. Несмотря на то, что транслятор выглядит лёгким и тонким, он является очень точным и надёжным. Трансляторы из нержавеющей стали или совместимые с вакуумом до 10-6 Торр поставляются на заказ, их коды 7T164-10SS, 7T264-10SS, 7T164-10USS и модели для вакуума 7T164-10V, 7T164-10UV, 7T264-10V.
Особенности:
- Транслятор по двум осям имеет толщину всего 20 мм;
- Транслятор по одной оси имеет толщину 10.5 мм;
- Компактная X-Y конфигурация;
- Исключительно точная ориентация осей под 90°;
- Высокоточное перемещение;
- Перемещение 10 мм;
- Высокоточные шарикоподшипники.
Технические характеристики:
|
Параметры |
Значения |
|
Перемещение |
10 мм |
|
Чувствительность |
1 мкм |
|
Точность слежения |
2 мкм |
|
Точность установки |
5 мкм (полделения) |
|
Нагрузка | |
|
Горизонтальная |
6 кг |
|
Вертикальная |
3 кг |
Модель:
|
Модель |
Материал |
Кол-во осей |
|
7T164-10 |
Сталь |
1 |
|
7T264-10 |
Сталь |
2 |
|
7T264SS-10 |
Сталь |
2 |
|
Поставщик
|
Standa |
