Компания Daylight Solutions представляет перестраиваемые инфракрасные лазеры среднего ИК диапазона, построенные на основе квантово-каскадной технологии. Семнадцать различных моделей лазеров с центральными длинами волн излучения, охватывающими спектр среднего инфракрасного диапазона от 3.25 мкм до 10.4 мкм, обеспечивают непрерывную перестройку центральной длины волны до 120 см-1. Эти перестраиваемые лазеры работают в импульсном и непрерывном режимах и подходят для применений, требующих узкой спектральной ширины линии и стабильной длины волны излучения.

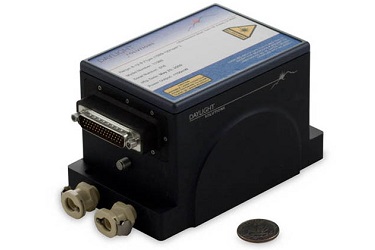

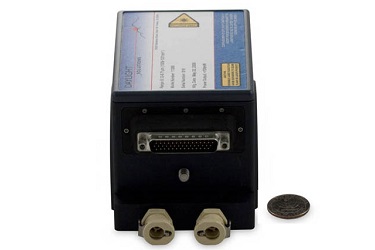

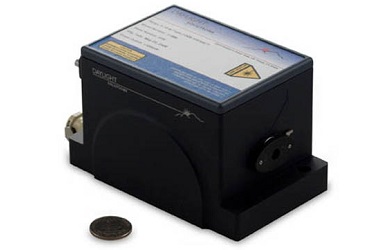

Разработанные ведущими мировыми экспертами в области излучения в среднем ИК диапазоне эти перестраиваемые лазеры являются компактными и надёжными источниками излучения. Каждый лазер имеет интегрированное термоэлектрическое охлаждение для эксплуатации при комнатной температуре. В импульсном режиме перестраиваемые лазеры оснащены пассивным охлаждением и водяное охлаждение необходимо только при работе в непрерывном режиме – без криогенного охлаждения.

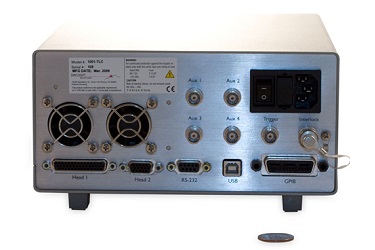

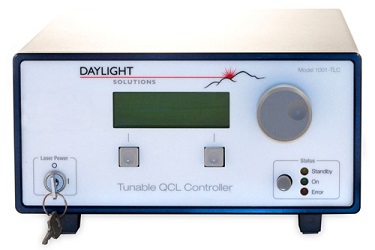

Каждый перестраиваемый лазер работает с интуитивным и простым в использовании многофункциональным HFQD управлением (HFQD – High-Fidelity Quantum Cascade Drive, высококачественный квантово-каскадный привод), которое обеспечивает формирование более длительных импульсов, а также более высокой частоты повторения. Архитектура HFQD также обеспечивает более широкую полосу пропускания модуляции (до 1 МГц) для непрерывного режима работы и улучшенную защиту цепи для чипа усиления. Полный доступ к управлению работой лазера осуществляется с передней панели контроллера или через интерфейсы RS-232, GRIB или USB-подключение к компьютеру.
Наличие мощных и простых в использовании перестраиваемых лазеров в области среднего ИК спектра от 3.25 мкм до 10.4 мкм является сейчас реальностью. Эти лазеры позволяют проводить исследования в областях молекулярной диагностики и визуализации, в том числе в таких задачах как: нанотомография, микроскопия, промышленные процессы управления, выявление биомаркеров в выдыхаемом воздухе, клеточная визуализация и обнаружение химических и биологических веществ.
Особенности:
- для заказа доступно более 17 центральных длин волн излучения, в том числе 3.25 мкм;
- HFQD архитектура управления;
- непрерывный или импульсный режим работы;
- расширенный диапазон перестройки длины волны излучения;
- высокая выходная мощность;
- узкая спектральная ширина линии;
- полностью функциональный контроллер, в том числе термоэлектрическое охлаждение и удаленный доступ;
- комнатная температура эксплуатации.
Применения:
- наномасштабная визуализация и инфракрасная микроскопия;
- фотоакустическая спектроскопия;
- гиперспектральная визуализация;
- ИК спектроскопия с высокой разрешающей способностью;
- обнаружение взрывчатых веществ;
- обнаружение боевых отравляющих веществ;
- инфракрасная радиоэлектронная борьба;
- инфракрасная картографическая панорама;
- тепловой лазерный указатель;
- биомедицинская визуализация;
- мониторинга уровня глюкозы;
- обнаружение токсичных промышленных химикатов;
- обнаружение углеводородов;
- обнаружение утечки газа.
Технические параметры 1):
|
Параметр |
Значение |
|
Режим работы |
Импульсный или непрерывный2) |
|
Непрерывный режим: | |
|
Выходная мощность излучения |
зависит от длины волны, стандартно >100 мВт |
|
Спектральная ширина линии |
≤100 МГц |
|
Дрейф длины волны |
≤0.05 см-1 в течение 8 ч |
|
Токовая модуляция: | |
|
Ширина полосы пропускания |
DC-1 МГц |
|
Амплитудная характеристика |
>50% |
|
Частотная характеристика |
~0.05 см-1 |
|
Импульсный режим: | |
|
Спектральная ширина линии |
≤1 см-1 |
|
Пиковая мощность |
зависит от длины волны, стандартно >100 мВт |
|
Средняя мощность |
зависит от длины волны, стандартно >5 мВт |
|
Изменение мощности |
<2% среднеквадратичное значение |
|
Длительность импульса |
40-500 нс (с шагом 20 нс) |
|
Частота повторения |
0.1-100 кГц (с шагом 100 Гц) |
|
Максимальная скважность |
5% |
|
Общие параметры производительности: | |
|
Скорость перестройки длины волны излучения |
≥100 см-1/с |
|
Точность длины волны |
±1.5 см-1 (однонаправленный) |
|
Визуальная воспроизводимость |
≤0.02 см-1 |
|
Расходимость пучка |
<5 мрад |
|
Стабильность наведения луча |
<1 мрад при перестройке 100 см-1 |
|
Поляризация |
линейная, вертикальная 100:1 |
|
Пространственная мода пучка |
TEM00 |
|
М2 пучка |
≤1.3 |
|
Размер пятна |
<2.5 мм (1/e) |
|
Управление: | |
|
Интерфейс управления |
TLC-1002 |
|
Поддержка HFQD |
да |
|
Импульс запуска |
внутренний или внешний триггер, внешний импульс |
|
Запуск сканирования |
внешний шаг длины волны, запуск сканирования |
|
Внешний интерфейс управления |
RS-232, GRIB, USB 2.0 |
|
Рабочие параметры: | |
|
Рабочий температурный диапазон |
15-35 ˚С |
|
Охлаждение (импульсный режим) |
Пассивное воздушное |
|
Охлаждение (непрерывный режим) |
Охлаждённая вода |
|
Требования к электропитанию |
100-240 VAC, 50-60Гц, однофазное |
|
Механические параметры: | |
|
Размер лазерной головки |
140 x 88 x 84 мм |
|
Размер контроллера |
267 x 216 x 102 мм |
Примечание:
1) все технические характеристики могут быть изменены без уведомления;
2) лазер TLS-41036 работает только в импульсном режиме.
