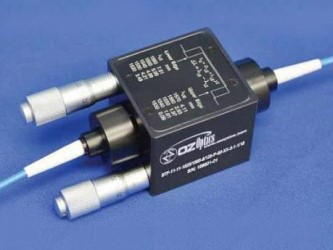

BTF-11-11 – это компонент с ручками регулировки, которые позволяют управлять длиной волны и полосой пропускания фильтра. Устройство содержит два последовательно перестраиваемых полосовых фильтра с независимой регулировкой. С двумя фильтрами, настроенными для охвата немного разных диапазонов длин волн, общая полоса пропускания становится областью, где две отдельные полосы пропускания перекрываются. Величина перекрытия определяет полосу пропускания фильтра. Возможно управлять как центральной частотой, так и шириной полосы пропускания. Каждый отдельный фильтр состоит из многослойного тонкопленочного полосового фильтра, предназначенного для получения верхней полосы пропускания с крутыми формами спада. Центральная длина волны фильтров регулируется путем изменения угла падения света, когда он падает на фильтр. В фильтре с регулируемой шириной полосы пропускания каждый фильтр независимо поворачивается относительно входящего света, чтобы изменить полосу пропускания.
В перестраиваемых фильтрах OZ Optics используется новый оптический метод управления потерями, зависящими от поляризации (PDL). Он снижает PDL до уровня ниже 0.3 дБ, в то же время делая спектральный отклик нечувствительным к поляризации. Эта функция делает его идеальным для современных системных приложений DWDM.
Предлагаются настраиваемые фильтры, использующие одномодовые, многомодовые волокна и волокна с сохранением поляризации (PM). OZ Optics использует волокна с сохранением поляризации на основе волоконной структуры PANDA, однако возможно использование других волоконных структур из PM.
Особенности:- Регулируемый диапазон длин волн 45 нм; - Плавная регулировка полосы пропускания от 1 до 18 нм; - Независимая настройка длины волны и полосы пропускания; - Форма фильтра с плоским верхом; - Доступен для длин волн от 1100 нм до 1650 нм; - Нечувствительность к поляризации; - Высокое разрешение; - Подходит для одномодового, многомодового волокна и волокна с сохранением поляризации; - Сильное внеполосное подавление; - Высокая входная мощность. |
Применения:- Фильтрация каналов WDM; - Тестирование высокоскоростной передачи; - Формирование лазерного импульса; - Подавление легкого шума; - Перестраиваемые источники; - Спектральный анализ; - Контроль качества и измерения; - Разработка продуктов; - Производство волоконно-оптических компонентов. |
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон длин волн |
1525-1570 нм (другие диапазоны по запросу) |
|
Ширина спектральной линии (FWHM) |
1 - 18 нм |
|
Разрешение |
0.1 нм |
|
Вносимые потери |
3 дБ |
|
Поляризационные потери (PDL) |
< 0.3 дБ |
|
Форма трансмиссии |
Плоский верх |
|
Чувствительность |
0.002 нм/°C |
|
Мощность |
До 200 мВт |
|
Тип фильтра |
SMF-28 (или SMF-28e) |
|
Диапазон рабочих температур |
От -10 до +55 °C |
|
Температура хранения |
От -30 до +70 °C |
