Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
ик лазеры |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
компактные, с модуляцией добротности |

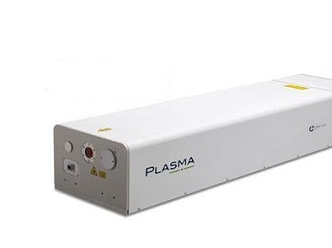

Nd:YAG лазеры Plasma от компании Litron Lasers – импульсные источники когерентного излучения с диодной накачкой и модуляцией добротности. В качестве замены традиционной технологии ламповой накачки представленные системы используют новейшую высокоэффективную систему диодной накачки. DPSS лазеры серии Plasma используют герметичный, надежно защищенный модуль диодной накачки от Litron Lasers, который обеспечивает высокую надежность системы, стабильность параметров выходного излучения, долгий срок службы диода накачки (более 4 млрд. импульсов) и его легкую замену.
Уникальная конструкция диодного модуля от Litron, а также электроника для управления работой диода в сочетании с высокой механической стабильностью и системой на оптических рельсах обеспечивают непревзойденную стабильность параметров от импульса к импульсу (0.2% RMS при 1064 нм).
Особенности:
- Частота следования импульсов: 200 Гц;
- Диодная накачка;
- Стабильный резонатор: M2 <8;
- Резонатор с переменным коэффициентом отражения: M2 <2;
- Стабильность (от импульса к импульсу) <0.2% (RMS) при 1064 нм;
- Гладкий однородный профиль пучка;
- Срок службы диода: >4 млрд. импульсов;
- Компактный источник питания, удаленная система охлаждения.
Применения:
- Лазерный отжиг полупроводников;
- Оценка качества полупроводников и дисплеев;
- Лазерная обработка ударной волной;
- Лазерная литография
- Ремонт ЖК панелей;
- Накачка Ti:Sa лазеров;
- Лазерная чистка;
- ЛИЭС;
- Лазерно-индуцированная флюоресценция.
Технические характеристики Nd:YAG лазеров Plasma*
|
Модель |
LP 450-100 |
LP 400-200 |
LP-G 450-100 |
|
Частота следования импульсов (Гц) |
100 |
200 |
100 |
|
Энергия (мДж) |
|
|
|
|
1064 нм |
450 |
400 |
450 |
|
532 нм |
225 |
200 |
225 |
|
355 нм |
100 |
90 |
100 |
|
266 нм |
45 |
35 |
45 |
|
Стабильность импульсов (RMS) |
|
|
|
|
1064 нм |
0.2 |
0.2 |
0.2 |
|
532 нм |
0.3 |
0.3 |
0.3 |
|
355 нм |
1.0 |
1.0 |
1.0 |
|
266 нм |
1.0 |
1.0 |
1.0 |
|
Длительность импулсьа (нс) (1) |
|
|
|
|
1064 нм |
11-14 |
9-11 |
8-10 |
|
532 нм |
10-13 |
9-11 |
8-10 |
|
355 нм |
9-12 |
8-10 |
7-9 |
|
266 нм |
9-12 |
8-10 |
7-9 |
|
Параметры пучка |
|
|
|
|
Резонатор |
Стабильный |
Стабильный |
Супергауссов |
|
Диаметр пучка (мм) (2) |
6.5 |
5 |
6.5 |
|
Расходимость пучка (мрад) (3) |
<1 |
<1 |
<0.5 |
|
M2 при 1064 нм |
<8 |
<8 |
<2 |
|
Стабильность позиционирования (мкрад) (4) |
<50 |
<50 |
<50 |
|
Временной джиттер (нс) (5) |
<0.5 |
<0.5 |
<0.5 |
|
Ширина спектральной линии при 1064 нм (см-1) |
<0.7 |
<0.7 |
<0.7 |
|
Поляризация |
Вертикальная |
Вертикальная |
Вертикальная |
|
Срок службы диода (импульсы) |
>4x109 |
>4x109 |
>4x109 |
|
Рабочие характеристики |
|
|
|
|
Управление (6) |
RS232 |
RS232 |
RS232 |
|
Триггер и синхронизация модуляции добротности |
TTL |
TTL |
TTL |
|
Напряжение (В, AC) |
220-250 |
220-250 |
220-250 |
|
Частота (Гц) |
50-60 |
50-60 |
50-60 |
|
Мощность |
Однофазный |
Однофазный |
Однофазный |
|
Температура окр. среды (˚C) (7) |
5-30 |
5-30 |
5-30 |
|
Внешнее охлаждение (8) |
Воздушное |
Воздушное |
Воздушное |
|
Источник питания |
Отдельный |
Отдельный |
Отдельный |
Примечания:
* Все характеристики измерены при максимальной частоте следования импульсов.
(1) FWHM –измерено с помощью быстрого фотодиода
(2) 100% диаметра пучка на выходе лазера.
(3) Полный угол при заданном диаметре пучка.
(4) Полный угол.
(5) Среднеквадратичный временной джиттер измеренный по отношению к триггерному входу модулятора добротности.
(6) Поставляется полный комплект программ и средств программирования.
(7) Влажность от 0 до 80%, без конденсации, только для лазерной головки.
(8) Стандартная система воздушного или водного охлаждения (опция).
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Litron Lasers является производителем импульсных лазеров на основе алюмо-иттриевого граната Nd:YAG и иттрий-литиевого фторида Nd:YLF.
