Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Тип лазера
|
полупроводниковые |
|
Цвет лазера
|
ик лазеры |
|
Материал
|
Nd:YAG |
|
Особенности лазера
|
компактные |
|
Применение лазера
|
для PIV визуализации |

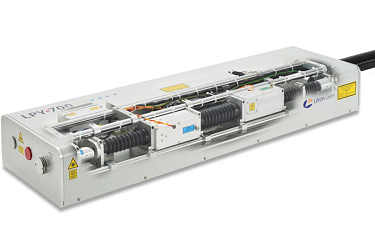

Лазерные системы серии LPY700 с высокой энергией излучения и пространственной однородностью пучка отлично подходят для таких применений как накачка Ti:S лазера, лазеров на красителе, удаления поверхностных слоев.
Модели серии LPY700 оснащены генератором с двумя стержнями с компенсацией двулучепреломления, которая позволяет добиться высокой однородности лазерного пучка и высокой эффективности преобразования в гармоники. Телескопический резонатор обеспечивает однородный выходной пучок с малой расходимостью в ближнем поле. Гауссов резонатор также позволяет генерировать пучок с малой расходимостью на одной поперечной моде.
Особенности:
- Высокая энергия в импульсе;
- Телескопический, Гауссов резонатор;
- 2, 3, 4 гармоники;
- Модели с инжектором затравочного излучения;
- Модели с узкой спектральной линией;
- Модели, работающие на TEMoo;
- Прочный корпус.
Применения:
- Обработка материалов;
- Абляция;
- Микрообработка;
- Спектроскопия;
- ЛИДАРы;
- ЛИЭС (LIBS, Лазерно-искровая эмиссионная спектроскопия);
- Цифровая трассерная визуализации потоков (PIV);
- Накачка оптических параметрических генераторов.
Технические характеристики Nd:YAG лазеров серии LPY700 с телескопическим резонатором
|
Модель |
LPY 704-20 |
LPY 706-20 |
LPY 764-20 |
|
Частота следования импульсов, Гц |
0-20 |
0-20 |
0-20 |
|
Выходная энергия, мДж 1) | |||
|
1064 нм |
380 |
600 |
1000 |
|
532 нм |
190 |
300 |
500 |
|
355 нм(1) |
70 |
85 |
140 |
|
266 нм |
45 |
65 |
90 |
|
Стабильность от импульса к импульсу, +/- % |
|
|
|
|
1064 нм |
2 |
2 |
2 |
|
532 нм |
3 |
3 |
3 |
|
355 нм1) |
4 |
4 |
4 |
|
266 нм |
6 |
6 |
6 |
|
Диаметр пучка, мм |
6.5 |
8 |
8 |
|
Расходимость пучка, мрад 2) |
<0.8 |
<0.8 |
<0.8 |
|
M2 при 1064 нм |
<3.5 |
<3.5 |
<3.5 |
|
Длительность импульса при 1064 нм, нс |
6-10 |
6-10 |
6-10 |
|
Стабильность направления луча, мкрад 3) |
<70 |
<70 |
<70 |
|
Тип резонатора |
Телескопический |
Телескопический |
Телескопический |
|
Срок службы лампы, импульсы4) |
5х107 |
5х107 |
5х107 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания6), В |
220-250 |
220-250 |
220-250 |
|
Частота7), Гц |
50/60 |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды, 0С |
Воздушное охлаждение8) |
20 |
20 |
|
Давление на входе (бар) |
n/a |
2-5 |
2-5 |
|
Тип источника питания |
LPU1000 |
16U Rackmount |
16U Rackmount |
|
Модель |
LPY 704G-20 |
LPY 706G-20 |
LPY 707G-20 |
LPY 764G-20 |
LPY 776G-20 |
LPY 787G-20 |
|
Частота следования импульсов, Гц |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
Выходная энергия, мДж 1) |
|
|
|
|
| |
|
1064 нм |
380 |
600 |
800 |
1000 |
1400 |
1800 |
|
532 нм |
190 |
300 |
400 |
500 |
700 |
900 |
|
355 нм(1) |
70 |
90 |
130 |
140 |
280 |
380 |
|
266 нм |
45 |
65 |
75 |
90 |
140 |
180 |
|
Стабильность от импульса к импульсу, +/- % |
|
|
|
|
|
|
|
1064 нм |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
|
532 нм |
<4 |
<4 |
<4 |
<4 |
<4 |
<4 |
|
355 нм1) |
<6 |
<6 |
<6 |
<6 |
<6 |
<6 |
|
266 нм |
<8 |
<8 |
<8 |
<8 |
<8 |
<8 |
|
Диаметр пучка, мм |
6 |
8 |
9.5 |
9.5 |
9.5 |
12.5 |
|
Расходимость пучка, мрад 2) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
M2 при 1064 нм |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
|
Длительность импульса при 1064 нм, нс |
6-9 |
6-9 |
6-9 |
6-9 |
6-9 |
6-9 |
|
Стабильность направления луча, мкрад 3) |
<50 |
<50 |
<50 |
<50 |
<50 |
<50 |
|
Тип резонатора |
Гауссов |
Гауссов |
Гауссов |
Гауссов |
Гауссов |
Гауссов |
|
Срок службы лампы, импульсы4) |
>5х107 |
>5х107 |
>3х107 |
>3х107 |
>3х107 |
>3х107 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания6), В |
220-250 |
220-250 |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота7), Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды, 0С |
Воздушное охлаждение8) |
20 |
20 |
20 |
20 |
20 |
|
Давление на входе (бар) |
n/a |
2-5 |
2-5 |
2-5 |
2-5 |
2-5 |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Litron Lasers является производителем импульсных лазеров на основе алюмо-иттриевого граната Nd:YAG и иттрий-литиевого фторида Nd:YLF.
