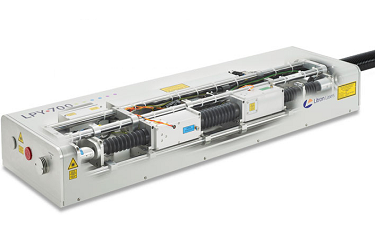

Лазерные системы серии LPY700 с высокой энергией излучения и пространственной однородностью пучка отлично подходят для таких применений как накачка Ti:S лазера, лазеров на красителе, удаления поверхностных слоев.
Модели серии LPY700 оснащены генератором с двумя стержнями с компенсацией двулучепреломления, которая позволяет добиться высокой однородности лазерного пучка и высокой эффективности преобразования в гармоники. Телескопический резонатор обеспечивает однородный выходной пучок с малой расходимостью в ближнем поле. Гауссов резонатор также позволяет генерировать пучок с малой расходимостью на одной поперечной моде.
Особенности:
- Высокая энергия в импульсе;
- 2, 3, 4 гармоники;
- Модели с инжектором затравочного излучения;
- Модели с узкой спектральной линией;
- Модели, работающие на TEMoo;
- Прочный корпус.
Применения:
- Обработка материалов;
- Абляция;
- Микрообработка;
- Спектроскопия;
- ЛИДАРы;
- ЛИЭС (LIBS, Лазерно-искровая эмиссионная спектроскопия);
- Цифровая трассерная визуализации потоков (PIV);
- Накачка оптических параметрических генераторов.
Технические характеристики Nd:YAG лазеров серии LPY700 с устойчивым резонатором
|
Модель |
LPY 704-50 |
LPY 742-50 |
LPY 704-30 |
LPY 706-30 |
LPY 764-30 |
|
Частота следования импульсов, Гц |
50 |
50 |
30 |
30 |
30 |
|
Выходная энергия, мДж 1) |
| ||||
|
1064 нм |
300 |
450 |
380 |
550 |
900 |
|
532 нм |
150 |
225 |
190 |
225 |
450 |
|
355 нм(1) |
40 |
80 |
50 |
80 |
150 |
|
266 нм |
20 |
35 |
45 |
60 |
80 |
|
Стабильность от импульса к импульсу, +/- % |
|
|
|
|
|
|
1064 нм |
2 |
2 |
2 |
2 |
2 |
|
532 нм |
3 |
3 |
3 |
3 |
3 |
|
355 нм1) |
4 |
4 |
4 |
4 |
4 |
|
266 нм |
6 |
6 |
6 |
6 |
6 |
|
Диаметр пучка, мм |
6.5 |
6.5 |
6.5 |
8 |
8 |
|
Расходимость пучка, мрад 2) |
2.5 |
2 |
<0.8 |
<0.8 |
<0.8 |
|
M2 при 1064 нм |
- |
- |
- |
- |
- |
|
Длительность импульса при 1064 нм, нс |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
|
Стабильность направления луча, мкрад 3) |
<70 |
<70 |
<70 |
<70 |
<70 |
|
Тип резонатора |
Устойчивый |
Устойчивый |
Устойчивый |
Устойчивый |
Устойчивый |
|
Срок службы лампы, импульсы4) |
1.5х108 |
1.5х108 |
5х107 |
5х107 |
5х107 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания6), В |
220-250 |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота7), Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды, 0С |
20 |
20 |
20 |
20 |
20 |
|
Давление на входе (бар) |
2-5 |
2-5 |
2-5 |
2-5 |
2-5 |
|
Тип источника питания |
16U Rackmount |
16U Rackmount |
16U Rackmount |
16U Rackmount |
16U Rackmount |
|
Модель |
LPY 704G-30 |
LPY 706G-30 |
LPY 764G-30 |
LPY 774G-30 |
LPY 787G-30 |
|
Частота следования импульсов, Гц |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
|
Выходная энергия, мДж 1) |
|
|
|
|
|
|
1064 нм |
380 |
550 |
900 |
1200 |
1500 |
|
532 нм |
190 |
225 |
450 |
600 |
750 |
|
355 нм(1) |
50 |
80 |
150 |
260 |
300 |
|
266 нм |
45 |
60 |
80 |
120 |
150 |
|
Стабильность от импульса к импульсу, +/- % |
|
|
|
|
|
|
1064 нм |
<2 |
<2 |
<2 |
<2 |
<2 |
|
532 нм |
<4 |
<4 |
<4 |
<4 |
<4 |
|
355 нм1) |
<6 |
<6 |
<6 |
<6 |
<6 |
|
266 нм |
<10 |
<10 |
<10 |
<10 |
<10 |
|
Диаметр пучка, мм |
6 |
8 |
9.5 |
9.5 |
9.5 |
|
Расходимость пучка, мрад 2) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
M2 при 1064 нм |
<2 |
<2 |
<2 |
<2 |
<2 |
|
Длительность импульса при 1064 нм, нс |
6-9 |
6-9 |
6-9 |
6-9 |
6-9 |
|
Стабильность направления луча, мкрад 3) |
<50 |
<50 |
<50 |
<50 |
<50 |
|
Тип резонатора |
Гауссов |
Гауссов |
Гауссов |
Гауссов |
Гауссов |
|
Срок службы лампы, импульсы4) |
>3х107 |
>3х107 |
>3х107 |
>3х107 |
>3х107 |
|
Временной джиттер, нс 5) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Напряжение питания6), В |
220-250 |
220-250 |
220-250 |
220-250 |
220-250 |
|
Частота7), Гц |
47-63 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Источник питания (фаза) |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
Однофазный |
|
Макс. температура воды, 0С |
Воздушное охлаждение8) |
20 |
20 |
20 |
20 |
|
Давление на входе (бар) |
n/a |
2-5 |
2-5 |
2-5 |
2-5 |
|
Тип источника питания |
LPU1000 |
16U Rackmount |
16U Rackmount |
16U Rackmount |
16U Rackmount |
Примечания:
1) Более высокая эффективность преобразования в 3-ую гармонику возможна при использовании удвоителя 1-го типа.
2) Полный угол для 90% выходной энергии.
3) Полный угол.
4) Типичное время жизни.
5) Временной джиттер, измеренный по отношению к триггерному входу модулятора добротности.
6) 110 В (VAC) – требует автотрансформатора (уточняйте при заказе).
7) 50 или 60 Гц (требуется уточнение при заказе).
8) Температура окр. среды 5-35°C (Влажность от 0 до 80%).
