Тип лазера
|
наносекундные |
|
Особенности лазера
|
высокой мощности, компактные |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |

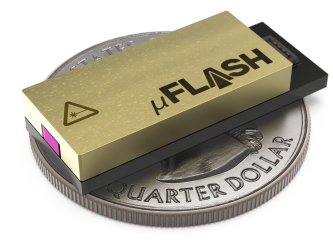

Сверхкомпактный наносекундный лазер с длиной волны 1030 нм – это пассивный модулятор добротности (Q-Switch) с высокой пиковой мощностью для портативных систем LiDAR и приложений для определения дальности. Короткая длительность импульса менее 1.3 нс обеспечивает высокое пространственное разрешение, а высокая пиковая мощность >70 кВт позволяет измерять большие расстояния.
Помимо LiDAR, этот лазер также можно использовать в портативных или даже носимых анализаторах для спектроскопии лазерного пробоя (LIBS), портативных системах LiDAR и в микрообработке материалов.
Конфигурации:
|
Вариант |
Длительность импульса, нс |
Энергия импульса, мкДж |
Пиковая мощность, кВт |
Поляризация |
|
1.3 |
От 100 до 120 |
От 77 до 92 |
Случайная |
* Другие параметры могут быть разработаны в соответствии с требованиями заказчика.
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Центральная длина волны, нм |
1028 |
1030 |
1032 |
|
Продольная мода |
- |
Несколько |
- |
|
Ширина спектральной линии, нм |
- |
0.7 |
1 |
|
Выходная мощность, мВт |
- |
20 |
- |
|
Длительность импульса, нс |
- |
1.3 |
- |
|
Частота следования импульсов, Гц |
Одиночный импульс |
20 1 |
10 |
|
Частота следования импульсов, Гц (автономный режим) |
1 |
2 2 |
10 |
|
Энергия импульса, мкДж |
100 |
150 3 |
250 |
|
Стабильность выходной мощности, % (от импульса к импульсу) |
- |
5 |
10 |
|
Поперечная мода |
- |
ТЕМ00 |
- |
|
Диаметр пучка (1/e2), мм |
- |
0.2 |
- |
|
Расходимость пучка, мрад |
- |
5 4 |
10 |
|
M2 эффективное |
- |
2 5 |
4 |
|
Направление поляризации |
- |
Горизонтальное / без поляризации |
- |
|
Контраст поляризации |
- |
100:1 |
500:1 |
|
Тип интерфейса управления |
- |
Гибридная розетка питания SlimStack (Molex 104249-0810) |
- |
|
Режим работы |
- |
APC, обнаружение импульсов |
- |
|
Входное напряжение, В |
- |
1.65 |
2 |
|
Требования к внешнему драйверу лазерного диода |
- |
+2 В постоянного тока, 12 А 6 |
- |
|
Габаритные размеры, мм |
- |
35.1 x 12.1 x 6.3 7 |
- |
|
Высота луча над основанием, мм |
- |
3 |
- |
|
Требования к теплоотводу, °C/Вт |
Не требуется (для одноразовой работы с малым рабочим циклом) |
- |
1 (требуется для работы с более высокой частотой повторения) |
|
Рабочая температура, °С |
20 |
30 |
40 |
|
Время разогрева, мин (холодный запуск) |
- |
Мгновенно готов к работе при рабочей температуре |
- |
|
Стабилизация температуры |
- |
Нет |
- |
|
Защита от перегрева |
- |
Нет 8 |
- |
|
Защита от обратного напряжения |
- |
Нет |
- |
|
Температура хранения, °С (без конденсации) |
-20 |
- |
+70 |
|
Вес, кг |
- |
0.008 |
- |
|
Потребление электроэнергии, мДж |
- |
48 9 |
- |
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (ограничен) 10 |
- |
|
RoHS |
- |
Да |
- |
|
Соответствие EC |
- |
GPSD 2001/95 / EC
|
- |
|
Класс безопасности лазеров |
- |
3B |
- |
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
Примечания:
1. Существует два рабочих режима: импульсный режим по запросу (1) и режим автономной работы (2). Частота следования импульсов 100 Гц применима по запросу, более высокие частоты применимы для автономного режима;
2. Частота следования импульсов зависит от тока. Продолжительность всплеска ограничена теплоотдачей. Типичная продолжительность импульса составляет около 1 секунды, но ее можно увеличить, используя хороший отвод тепла;
3. Действуют ограничения пиковой мощности. Максимум. пиковая мощность в настоящее время составляет 300 кВт для неполяризованного излучения и 100 кВт для поляризованного излучения;
4. Лазер не имеет внутренней коллимации;
5. Оптическая конструкция оптимизирована для максимальной пиковой мощности;
6. Демонстрационная плата с электроникой поставляется при первом заказе в количестве 5 шт;
7. Только лазерная головка;
8. Защита от перегрева может быть реализована с помощью итератора с использованием внутреннего термистора NTC (10K);
9. Например 1 Вт при частоте следования импульсов 20 Гц в режиме запуска по одиночному импульсу;
10. Гарантия не распространяется на неисправности лазерного диода накачки – компонента, чувствительного к конструкции электроники и режимам работы.

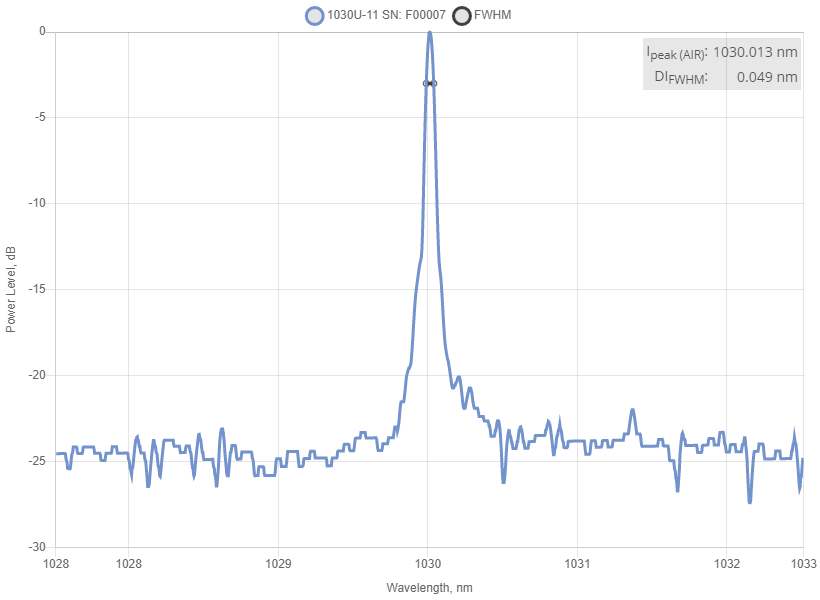

Спектр

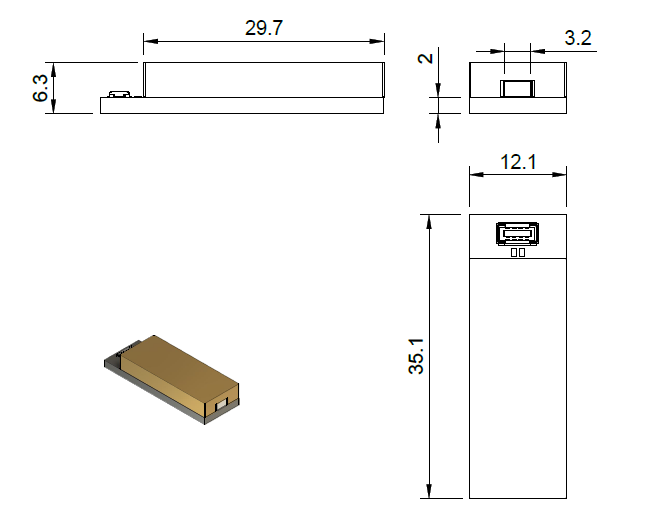

Принципиальная схема
