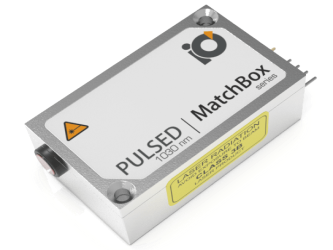

Наносекундный лазерный модуль с длиной волны 1030 нм – это готовый к использованию лазер с высокой энергией импульса и длительностью импульса менее 2 наносекунд. Высокая энергия импульса и компактный корпус делают этот лазер подходящим для применения в спектроскопии лазерного пробоя (LIBS), а также для маркировки изделий.
Конфигурации:
|
Вариант |
Длительность импульса, нс |
Энергия импульса, мкДж |
Пиковая мощность, кВт |
Частота следования импульсов, кГц |
|
1 |
1.3 |
От 50 до 60 |
От 38 до 46 |
10 |
|
2 |
1.5 |
100 |
67 |
От 2 до 3 |
Технические характеристики:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
|
Центральная длина волны, нм |
1028 |
1030 |
1032 |
|
|
Продольная мода |
- |
Несколько |
- |
|
|
Ширина спектральной линии, нм |
- |
0.7 |
1 |
|
|
Выходная мощность, мВт |
- |
По запросу 1 |
500 |
|
|
Длительность импульса, нс (поляризованное излучение) |
1.4 |
1.5 |
1.8 |
|
|
Длительность импульса, нс (неполяризованное излучение) |
1.1 |
1.2 |
1.5 |
|
|
Частота следования импульсов, кГц (зависит от энергии импульса) |
1.5 |
По запросу |
2.5 |
|
|
Энергия импульса, мкДж |
- |
По запросу |
100 |
|
|
Стабильность выходной мощности, % (СКО, 8 часов) |
- |
0.5 2 |
1 |
|
|
Стабильность выходной мощности, % (от импульса к импульсу, СКО пиков) |
- |
10 |
30 |
|
|
Поперечная мода |
- |
ТЕМ00 |
- |
|
|
Диаметр пучка (1/e2), мм |
По горизонтали |
- |
1.3 3 |
- |
|
По вертикали |
- |
1.2 |
- |
|
|
Расходимость пучка, мрад |
Горизонтальная |
- |
1.2 |
- |
|
Вертикальная |
- |
1.1 |
- |
|
|
M2 эффективное |
- |
1.3 |
1.5 |
|
|
Дрожание фронта сигнала, мкс |
- |
20 |
50 |
|
|
Дрожание фронта сигнала, % |
- |
3 |
8 |
|
|
Тип интерфейса управления |
- |
UART 4 |
- |
|
|
Режим работы |
- |
APC (CW) |
- |
|
|
Входное напряжение, В |
- |
5 |
- |
|
|
Требование к внешнему источнику питания |
- |
+5 В постоянного тока, 5 А |
- |
|
|
Габаритные размеры, мм |
- |
50 х 30 х 18 5 |
- |
|
|
Высота луча над основанием |
- |
10.4 |
- |
|
|
Требования к теплоотводу, °C/Вт |
- |
0.5 |
- |
|
|
Оптимальная температура радиатора, °С |
- |
20 |
- |
|
|
Время разогрева, мин (холодный запуск) |
- |
10 |
- |
|
|
Стабилизация температуры |
- |
Внутренний TEC |
- |
|
|
Защита от перегрева |
- |
Да |
- |
|
|
Температура хранения, °С (без конденсации) |
-10 |
- |
+50 |
|
|
Вес, кг |
- |
0.29 |
- |
|
|
Максимальная потребляемая мощность, Вт |
- |
25 |
- |
|
|
Гарантийный срок службы, мес. (ч.) |
- |
14 (10000) 6 |
- |
|
|
RoHS |
- |
Да |
- |
|
|
Соответствие EC |
- |
GPSD 2001/95 / EC |
- |
|
|
Класс безопасности лазеров |
- |
3B |
- |
|
|
OEM-лазеры не соответствуют с |
- |
IEC60825-1: 2014 (соответствие с использованием дополнительных аксессуаров) |
- |
|
Примечания:
1. Оптическая мощность может быть настроена от 0% до 100%. Однако другие характеристики, такие как центральная длина волны, стабильность выходной мощности, шум, контраст поляризации, форма выходного пучка не гарантируются при уровнях мощности, отличных от значений, установленных на заводе изготовителе. Значительно хуже стабильность мощности ожидается при очень низких уровнях мощности, например <3% от указанной номинальной мощности;
2. Длительное испытание стабильности выходной мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты;
3. Измеряется на расстоянии 0.45 м от выходной апертуры лазера;
4. Коммутационные блоки AM-C8 и AM-C3 могут использоваться для преобразования из интерфейса управления UART в USB или RS232;
5. За исключением контактов интерфейса управления и выходного окна/волокна;
6. В зависимости от того, что произойдет раньше. Лазер имеет встроенный счетчик часов работы.

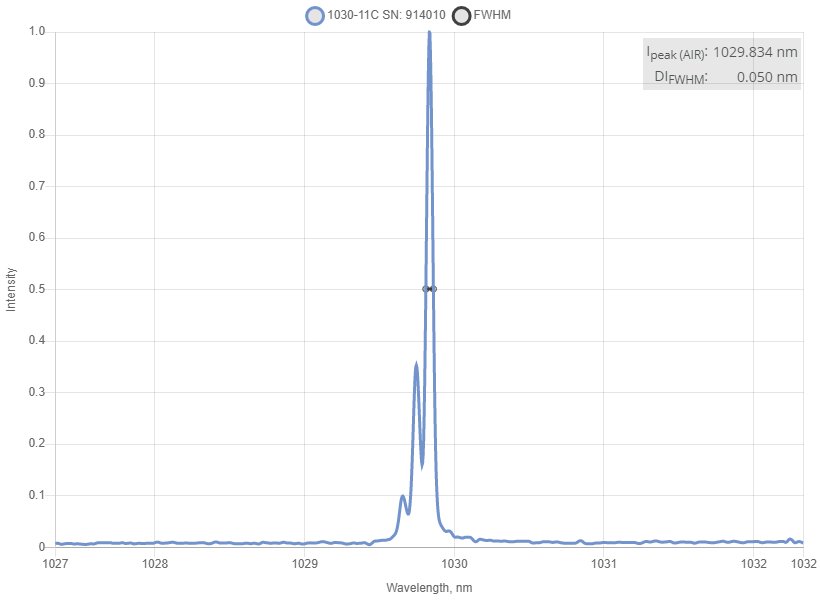

Спектр

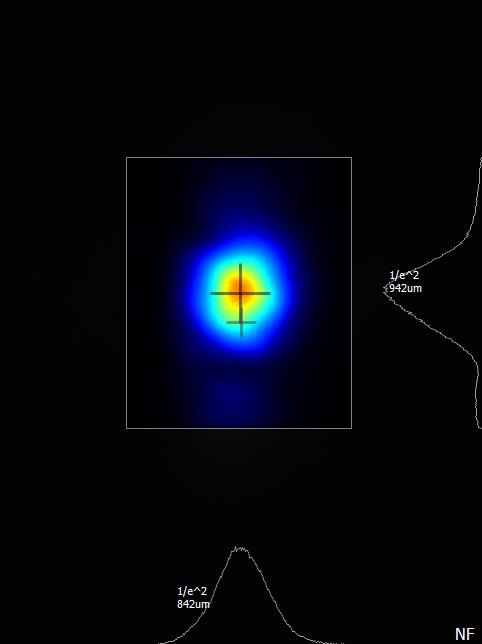

Профиль пучка на 0.45 м от апертуры

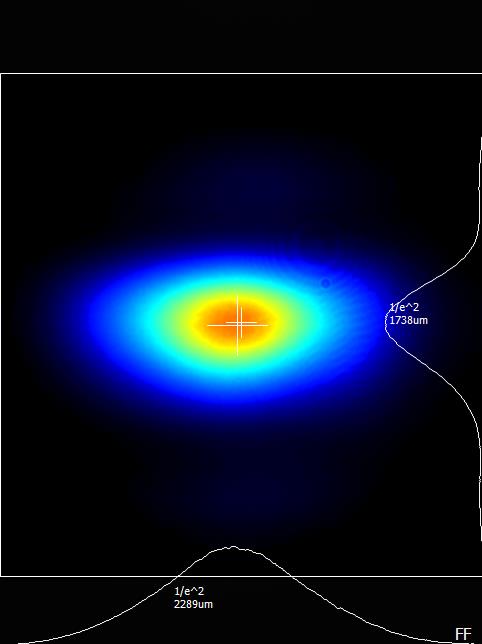

Профиль пучка на 1 м от апертуры

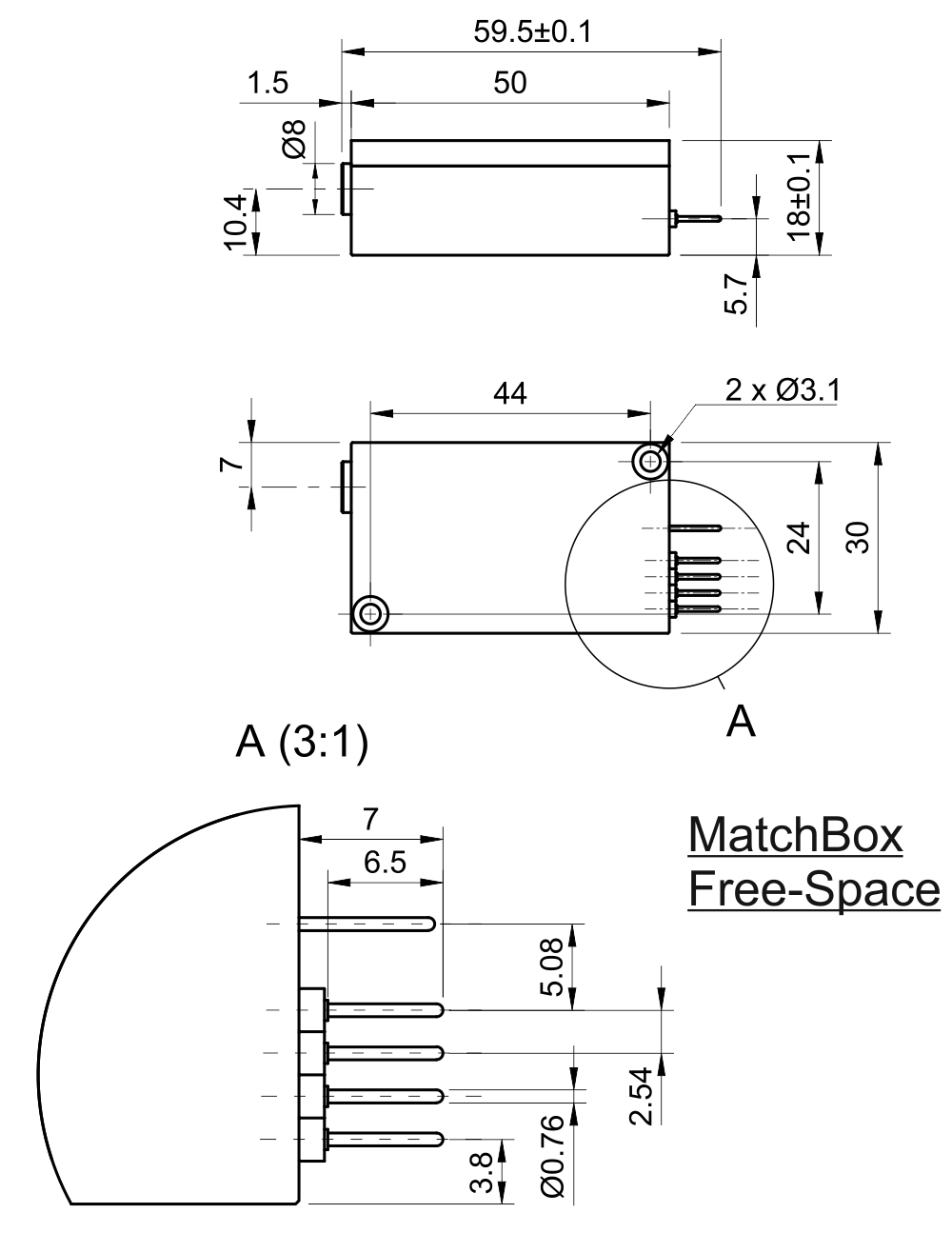

Принципиальная схема
