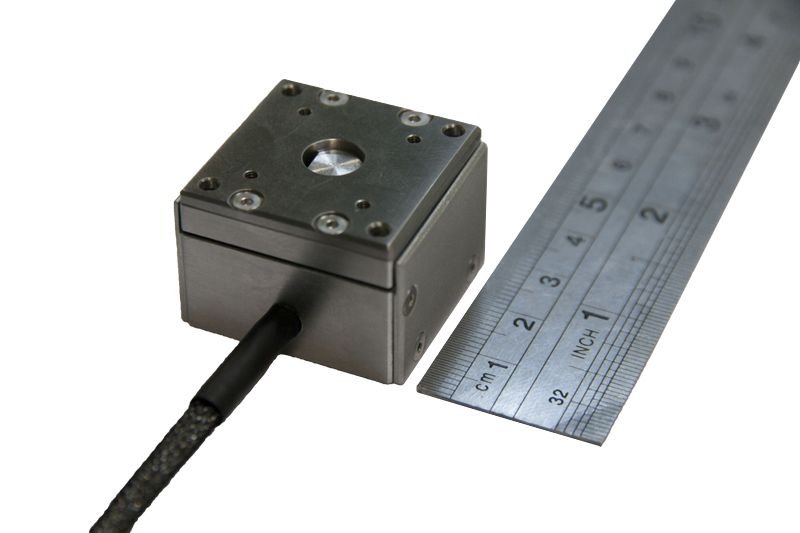

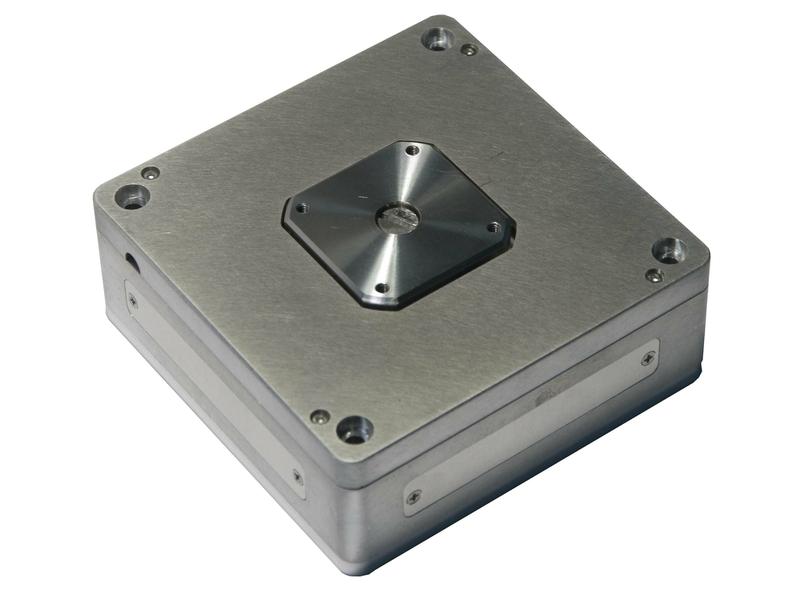

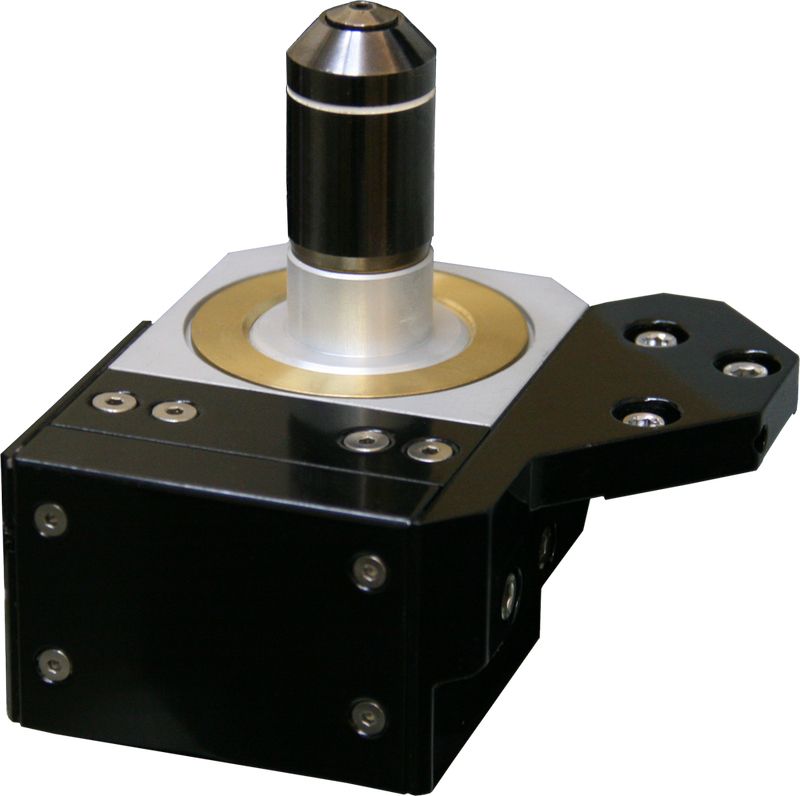

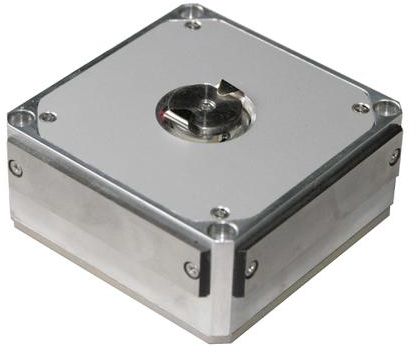

8NTS – плоскопараллельное устройство для позиционирования / сканирования (сканирование в одной плоскости). Устройство в монолитном металлическом корпусе (как правило, из высококачественного алюминиевого сплава), в котором с помощью электроэрозионной вырезки и других точных методов сформированы каналы для пьезокерамических приводов, подвижных элементов платформы и т.д. Такая конструкция обеспечивает идеальную плоскостность и линейность движения. Кроме того, у данных устройств высокая механическая прочность по сравнению с хрупкими пьезоэлектрическими трубками.
Все оси 8NTS снабжены емкостными датчиками перемещения включенных в цепи цифровой обратной связи. Это обеспечивает высокую точность и линейность движения, устраняет последствия дрейфа (ползучести) пьезокерамики. Измерительная часть основана на время-цифровом преобразователе (TDC), который физически расположен очень близко к датчикам. Таким образом, он сразу же выдает цифровой сигнал, пропорциональный измеряемой емкости. Это сводит к минимуму влияние внешних электромагнитных помех, а также делает возможным использование длинных кабелей для подключения сканера к контроллеру.
Технические характеристики:
|
Модель |
8NTS-XY-200 |
8NTS-XYZ-200 |
8NTS-XYZ-40-SPM |
8NTS-Z-60 |
8NTS-Z-100 |
8NTS-X-120 |
|
Диапазон перемещений по XY, мкм |
200 |
200 |
40 |
- |
- |
- |
|
Диапазон перемещений по оси Z, мкм |
- |
20 |
5 |
60 |
100 |
120 |
|
Резонансная частота по осям XY, кГц |
1 |
1 |
5 |
- |
- |
- |
|
Резонансная частота по оси Z, кГц |
- |
30 |
50 |
0.5 |
0.5 |
3 |
|
Минимальный шаг перемещения, нм |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
Максимальное отклонение от нормали, ° |
< 0.01 |
< 0.01 |
< 0.01 |
< 0.01 |
< 0.01 |
< 0.01 |
|
Максимальная скорость сканирования, Гц (линий/с) |
10 |
10 |
100 |
- |
- |
100 |
|
Максимальная масса образца, г |
100 |
100 |
100 |
300 |
300 |
100 |
|
Рабочий температурный диапазон, °C |
±40 |
±40 |
±40 |
- |
- |
±40 |
Модели:
|
Модель |
Примечания |
Перемещение |
Диапазон перемещений, мм |
|
8NTS-Z-100 |
- |
Z |
100 |
|
8NTS-Z-60 |
- |
Z |
60 |
|
8NTS-XYZ-40-SPM |
- |
XYZ |
40 x 40 x 5 |
|
8NTS-X-120 |
- |
Z |
120 |
|
8NTS-XY-200 |
- |
XY |
200 x 200 |
|
8NTS-XYZ-200 |
- |
XYZ |
200 x 200 x 20 |
|
8NTS-XY(Z)-200-A |
Центральное отверстие |
XYZ |
200 x 200 x 20 |
|
8NTS-XY-200-A |
Центральное отверстие |
XY |
200 x 200 |
