Наклонная/поворотная пьезоплатформа S‑335.2SH представляет собой быструю и компактную платформу, способную изменять свое пространственное положение по двум степеням свободы. Одно из основных направлений использования подвижной позиционируемой платформы S‑335.2SH – создание систем лазерного сканирования. На платформе может крепиться зеркало диаметром до 25.4 мм (1"), которое отклоняет лазерный луч под нужным углом и с большой точностью. Может использоваться в составе оптико-измерительной установки для проведения динамических исследований состояния окружающего пространства. Диапазон перемещения составляет 35 мрад.
Позиционеры S-335 оснащены тензометрическим датчиком положения с низкой температурной чувствительностью для устранения нелинейных эффектов, связанных с пьезокерамикой, что приводит к высокой стабильности и повторяемости перемещения. Конструктивно дефлекторы состоят из неподвижной платформы, на которую закреплены две пары пьезоактуаторов, которые получая управляющий сигнал с усилителя, изменяют свои линейные размеры и приводят в движение верхнюю платформу. Пьезоактуаторы обеспечивают высокие показатели динамики и стабильности позиционирования на всём интервале рабочих температур, не затрачивая дополнительную энергию и не выделяя тепла в режиме ожидания, что является огромным преимуществом в инфракрасных системах формирования изображения. Конструкция пьезоплатформы позволяет осуществлять перемещения с частотой более 100 Гц и обеспечивает малое временя отклика.

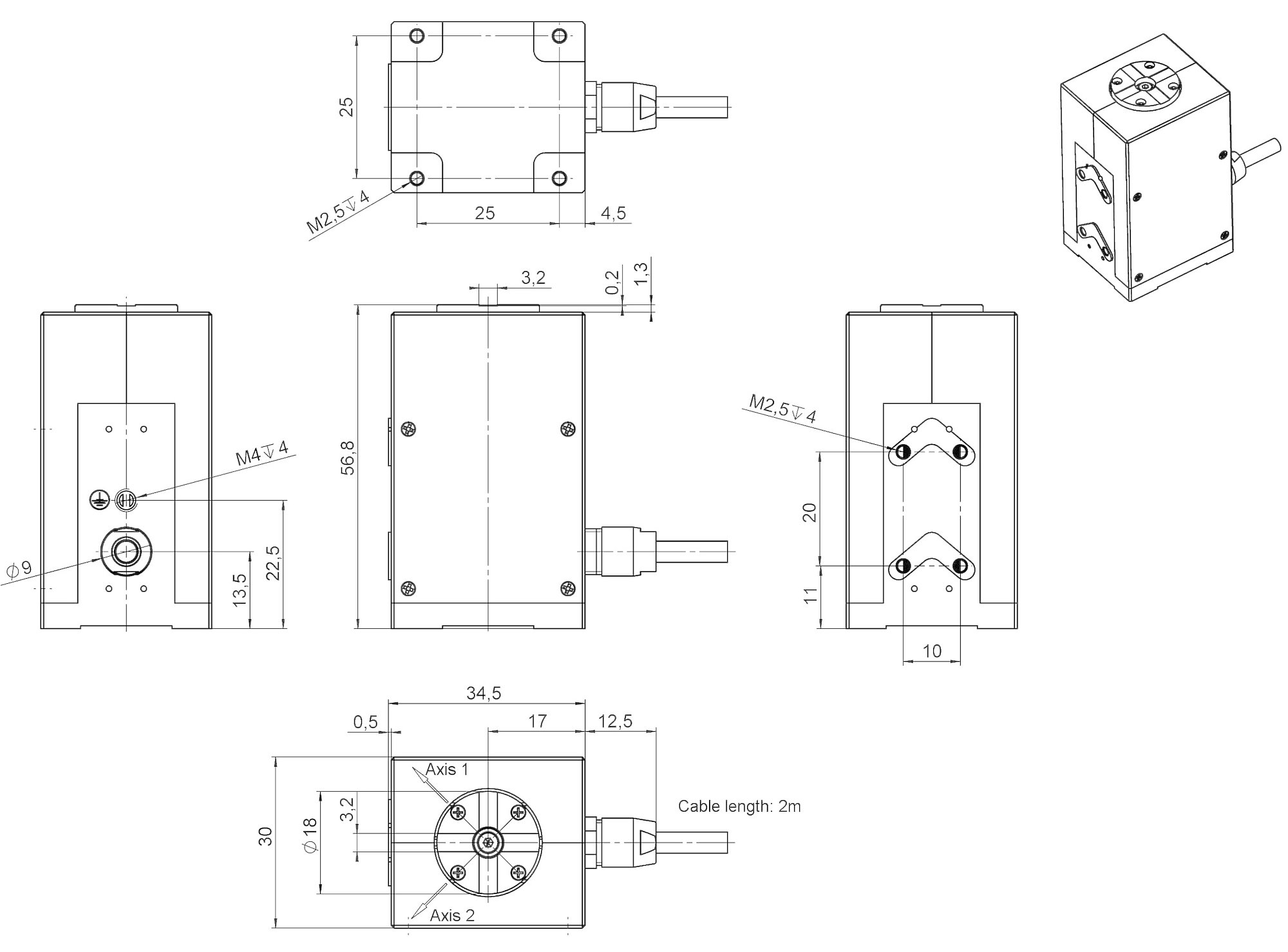

Технические характеристики:
|
Характеристика |
S-335.2SH |
Ед. измер. |
Допуск |
|
Доступные направления перемещения |
θX, θY | ||
|
Тип встроенного датчика |
SGS (тензодатчик) | ||
|
Диапазон перемещения без обратной связи (от 0 до +120 В) вокруг θX, θY |
±17.5 |
мрад | |
|
Разрешение без обратной связи |
0.1 |
мкрад |
Тип. |
|
Разрешение с обратной связью |
0.1 |
мкрад |
Тип. |
|
Нелинейность датчика по осям θX, θY |
0.05 (однонаправленная) |
% |
Тип. |
|
Точность повторного позиционирования по осям θX, θY, |
1 (двунаправленная) |
мкрад |
Тип. |
|
Резонансная частота без нагрузки по осям θX, θY |
2 |
кГц |
±20% |
|
Резонансная частота с нагрузкой (зеркало из стекла ZERODUR® диаметр 12.7 мм, толщина 3 мм) |
1.7 |
кГц |
±20% |
|
Резонансная частота с нагрузкой (зеркало из стекла ZERODUR® диаметр 25.4 мм, толщина 5 мм) |
0.7 |
кГц |
±20% |
|
Расстояние от точки вращения до поверхности подвижной платформы |
3.3 |
мм |
±1 мм |
|
Тип пьезокерамики |
PICMA® P-885 | ||
|
Электрическая ёмкость (одна ось) |
6.2 |
мкФ |
±20% |
|
Диапазон рабочих температур |
От -20 до +80 |
°С | |
|
Материал корпуса |
Сталь | ||
|
Материал подвижной платформы |
Титан | ||
|
Масса |
0.28 |
кг |
±5% |
|
Длина кабеля |
2 |
м |
+10 см |
|
Типа разъёма |
Sub-D 37 (м) |
|
Поставщик
|
Physik Instrumente (PI) |
