MTR3CCD02800KPA Камера для формирования изображения при слабом освещении/полупроводниковое охлаждение

Введение в продукт

Основные характеристики

• Интегрированная многоканальная оптика с разделением луча (в зависимости от модели): многодиапазонный/многоцветный синхронный сбор данных, уменьшающий ошибки регистрации и синхронизации, возникающие при последовательном переключении.
• Высокочувствительная малошумная ПЗС-матрица с глобальной экспозицией, подходящая для съемки живых/движущихся образцов и в условиях низкой освещенности.
• Двухступенчатое термоэлектрическое охлаждение с глубоким охлаждением, типичное ΔT≈50 °C (ниже температуры окружающей среды, в зависимости от модели), значительно снижающее темновой ток; противоконденсационная оптическая структура подавляет конденсацию.
• Дополнительные защитные окна: ИК-защитное покрытие/двойное антибликовое покрытие (в зависимости от модели и области применения)
• Высокоскоростная передача данных по USB 3.0 (5 Гбит/с); (опционально) встроенная буферизация обеспечивает стабильную пропускную способность для больших объемов многоканальных данных.
• Длительная выдержка: обычно до 3600 с (в зависимости от модели), подходит для случаев крайне слабой флуоресценции/хемилюминесценции.
• Независимые параметры каналов: для каждого канала можно независимо устанавливать экспозицию, усиление, область интереса (ROI), битовую глубину (12/16 бит в зависимости от модели) и режим считывания.
• Запуск и синхронизация: Свободно работающий программно-аппаратный триггер; поддерживает координацию синхронизации между несколькими камерами/источниками света/платформами движения.
• Функции программного обеспечения: регистрация каналов, синтез псевдоцветов и отображение наложений (в зависимости от программного обеспечения/модели); сверхточная обработка цвета/гаммы/контраста/LUT в реальном времени.

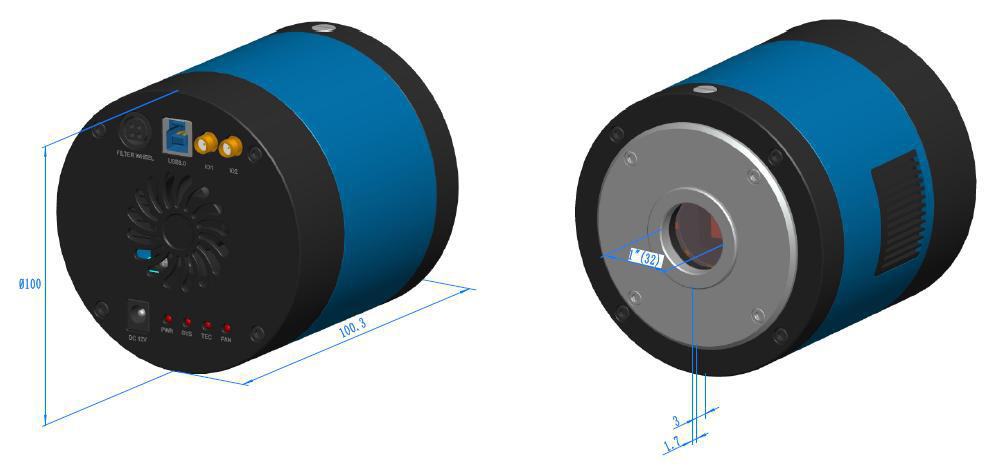

• Конструкция и интерфейс: основной интерфейс C-mount, корпус из алюминиевого сплава, изготовленный на станке с ЧПУ, стабильная и долговечная работа, подходит для длительной непрерывной эксплуатации.
• Программное обеспечение и экосистема: включает ToupView/ToupLite; предоставляет SDK для Windows/Linux/macOS/Android (совместимый с DirectShow/TWAIN).
• Типичные области применения: многоцветная флуоресцентная микроскопия, FISH/FRET, многополосное наблюдение, биомедицинская визуализация, многоканальный анализ материалов и полупроводников.

Обзор продукта

MTR3CCD02800KPA — это охлаждаемая камера научного класса, предназначенная для съемки в условиях низкой освещенности и с длительной выдержкой. Она оснащена высокопроизводительным датчиком изображения ICX674AQG (C) со следующими характеристиками:

•  Высокочувствительная визуализация: разрешение 2,8 МП (1938×1460) с размером пикселя 4,54 мкм × 4,54 мкм и размером сенсора 8,81 мм × 6,63 мм, обеспечивающее эффективное улавливание слабых сигналов.
• Технология глубокого охлаждения: двухступенчатое глубокое охлаждение полупроводников, на 42 °C ниже температуры окружающей среды, эффективно снижающее темновой ток и тепловой шум, при этом типичный темновой ток составляет 0,07 мВ при -20 °C.
• Сверхдлительное время экспозиции: максимальное время экспозиции до 1 часа, что позволяет получать изображения с длительным временем интеграции для обнаружения крайне слабых сигналов.
• Конструкция с защитой от конденсации: Герметичная камера и окно с защитой от конденсации предотвращают образование влаги на поверхности сенсора при работе при низких температурах, обеспечивая стабильное качество изображения.
• Точный контроль температуры: регулируемая температура охлаждения позволяет пользователям в соответствии с требованиями сбалансировать низкий уровень шума и квантовую эффективность, оптимизируя качество изображения.
• Высокоскоростная передача данных: Использует интерфейс USB 3.0 с аппаратным буфером для обеспечения плавной и стабильной передачи больших объемов данных.
• Вывод с высокой битовой глубиной: Поддерживает вывод с битовой глубиной 8/14 бит и динамическим диапазоном, определяемым пользователем, что позволяет сохранить больше деталей изображения.
• Конструкция с двойным источником питания: питание от интерфейса USB 3.0 + внешний источник питания постоянного тока 12 В 3 А для охлаждения обеспечивает стабильную работу системы охлаждения.

Особенности научного приложения

Астрономические наблюдения

Сверхнизкий уровень шума и возможность длительной выдержки, подходящие для съемки тусклых объектов, таких как объекты глубокого космоса, кометы и туманности.

Спектральный анализ

Высокий динамический диапазон и линейная характеристика обеспечивают точную запись спектральной информации, что делает прибор подходящим для применения в рамановской спектроскопии и флуоресцентной спектроскопии.

Биолюминесцентная визуализация

Чрезвычайно высокая чувствительность для регистрации слабых сигналов биолюминесценции и хемилюминесценции, что поддерживает исследования в области визуализации in vivo.

Долгосрочный мониторинг

Стабильная система охлаждения и конструкция, предотвращающая образование конденсата, позволяют проводить длительные научные наблюдения без участия персонала.

Рекомендация

Охлаждаемая камера MTR3CCD02800KPA, обладающая исключительными возможностями обнаружения в условиях низкой освещенности, сверхдлительным временем экспозиции и качеством изображения научного уровня, является идеальным выбором для астрономических наблюдений, спектрального анализа, биолюминесцентной визуализации и других применений в условиях низкой освещенности. Технология глубокого охлаждения эффективно подавляет шум, а конструкция, предотвращающая образование конденсата, обеспечивает длительную стабильную работу, предоставляя надежные решения для получения изображений в научных исследованиях.
