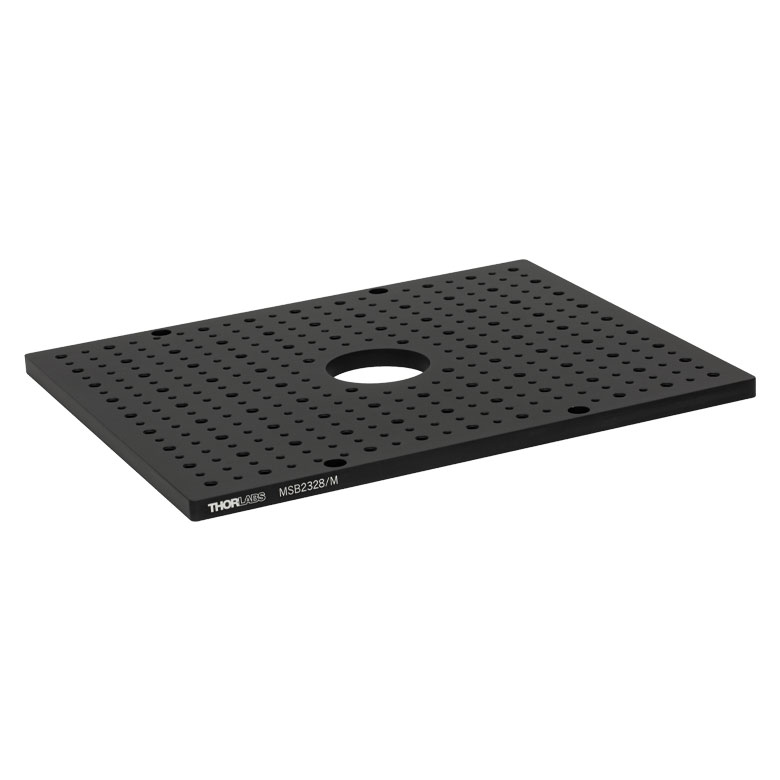

MSB2328/M – это компактная алюминиевая оптическая плита (breadboard), специально разработанная для работы с системой визуализации двулучепреломления LCC7201B и аналогичными комплексами. Плита обеспечивает жёсткую, стабильную платформу с центральным доступным отверстием под оптическую ось и комбинированной метрической резьбой M4 / M6 для установки держателей образцов, адаптеров и дополнительных оптомеханических узлов.
Назначение и область применения
- Использование в составе системы визуализации двулучепреломления Thorlabs (LCC7201B / LCC7201C) в качестве сменного образцового стола.
- Монтаж адаптера MPSHA1, держателей предметных стекол, камер и специальных ячеек.
- Создание компактной оптической платформы для исследований, где требуется доступ к центральному оптическому отверстию Ø50 мм.
- Лабораторные измерения, тестирование оптических компонентов и образцов в проходящем свете.
Ключевые особенности
- Оптимизирована для LCC7201B: габариты и расположение крепёжных отверстий согласованы с конструкцией системы визуализации, плита устанавливается на штатные опоры/кронштейны.
- Центральное отверстие Ø50 мм: обеспечивает свободный доступ к оптической оси, позволяет вводить и выводить луч, устанавливать камеры, ячейки и адаптеры над окном.
- Комбинированная метрическая резьба: сетка резьбовых отверстий M4 и M6 с высоким шагом по поверхности облегчает монтаж оптомеханики Thorlabs и сторонних компонентов.
- Компактные размеры: формат 230 × 280 мм подходит для настольных и встроенных систем.
- Жёсткая алюминиевая плита: толщина 9,5 мм и анодированная поверхность обеспечивают стабильность, коррозионную стойкость и уменьшение паразитных отражений.
- Четыре зенкованных отверстия: позволяют надёжно закрепить плиту на раме системы или внешнем основании, сохраняя точное совмещение с оптической осью.
Технические характеристики
- Модель: MSB2328/M.
- Тип: алюминиевая оптическая плита (breadboard) с центральным отверстием.
- Габариты рабочей поверхности: 230 мм × 280 мм.
- Толщина: 9,5 мм.
- Центральное отверстие: Ø50,0 мм (доступ к оптической оси).
- Резьбовые отверстия:
- M4 – высокоплотная сетка с шагом 12,5 мм.
- M6 – сетка с шагом 25 мм.
- Сетки M4 и M6 частично перекрываются, обеспечивая гибкий монтаж.
- Отступ от края до первого отверстия: 15 мм по всем сторонам.
- Крепёж к системе: 4 зенкованных отверстия под винты M5, согласованные с отверстиями в основании LCC7201B.
- Материал: алюминиевая плита.
- Покрытие: матовый чёрный анодированный алюминий (уменьшение бликов и отражений).
- Плоскостность: ±0,25 мм по всей поверхности (типовое значение от производителя).
Совместимость
- Системы визуализации двулучепреломления Thorlabs:
- LCC7201B – замена стандартного стола для монтажа адаптера MPSHA1 и крупных образцов.
- LCC7201C – аналогичное применение, плита создавалась как аксессуар под эту систему.
- Оптомеханические компоненты с метрической резьбой M4 и M6 (стойки, зажимы, держатели линз и пр.).
- Адаптеры и держатели образцов: MPSHA1, держатели предметных стекол, камер, ячеек и т.д.
Использование
- Установка адаптера MPSHA1 и держателей предметных стекол для исследований двулучепреломления и внутренних напряжений.
- Сканирование крупных образцов с применением моторизованных столиков (например, MLS203-1) в составе системы.
- Компактные лабораторные стенды, где требуется центральное отверстие для проходящего луча и плотная сетка резьбовых отверстий для гибкого монтажа оптики.
