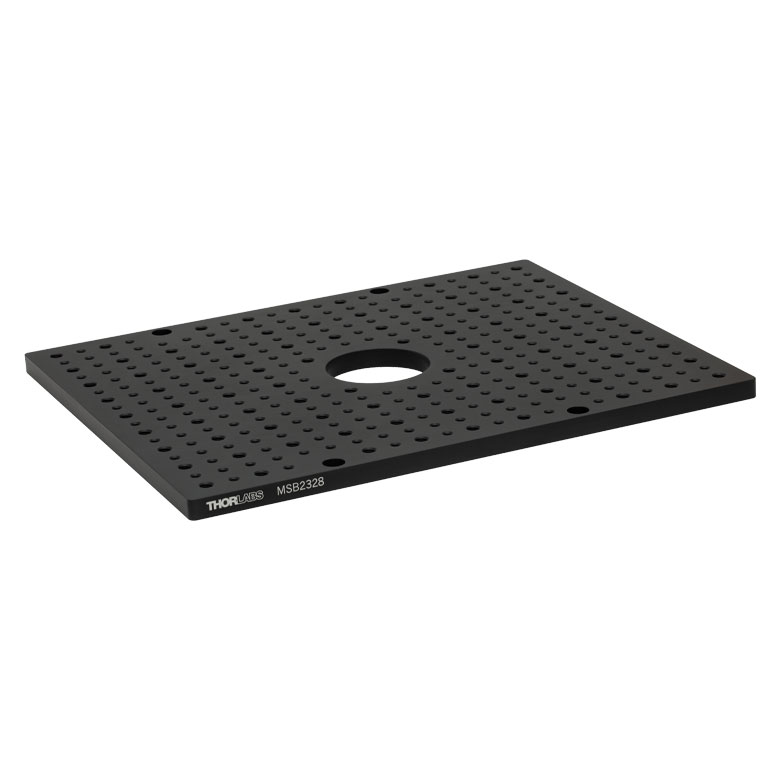

MSB2328 – это компактная алюминиевая оптическая плита (breadboard), разработанная для работы с системой визуализации двулучепреломления LCC7201B и другими оптическими установками. Плита обеспечивает жёсткую, стабильную платформу с центральным отверстием под оптическую ось и резьбовыми отверстиями 8-32 и 1/4"-20 для установки держателей образцов, адаптеров и дополнительных оптомеханических узлов.
Назначение и область применения
- Использование в составе системы визуализации двулучепреломления Thorlabs (LCC7201B / LCC7201C) в качестве образцового стола.
- Монтаж адаптера MPSHA1, держателей предметных стекол, камер и специальных ячеек.
- Создание компактной оптической платформы для экспериментов в проходящем свете с доступом к центральному отверстию Ø50 мм.
- Лабораторные измерения, тестирование оптических компонентов и образцов.
Ключевые особенности
- Оптимизирована под LCC7201B: размеры и расположение крепёжных отверстий согласованы с конструкцией системы визуализации; плита штатно ставится на опоры/кронштейны системы.
- Центральное отверстие Ø50 мм: обеспечивает свободный доступ к оптической оси и позволяет размещать над ним камеры, ячейки, адаптеры и держатели образцов.
- Резьбовые отверстия 8-32 и 1/4"-20: по рабочей поверхности выполнена сетка резьбовых отверстий для совместимости с дюймовой оптомеханикой Thorlabs.
- Компактный формат: габариты 230 × 280 мм удобны для настольных и встроенных систем.
- Жёсткая алюминиевая плита: толщина 9,5 мм обеспечивает хорошую механическую стабильность и устойчивость к изгибу.
- Чёрное анодирование: матовая чёрная поверхность уменьшает блики и паразитные отражения в оптической схеме.
- Сквозные крепёжные отверстия: позволяют надёжно закрепить плиту на раме системы или внешнем основании при сохранении точного совмещения с оптической осью.
Технические характеристики
- Модель: MSB2328.
- Тип: алюминиевая оптическая плита (breadboard) с центральным отверстием.
- Габариты рабочей поверхности: 230 мм × 280 мм.
- Толщина: 9,5 мм.
- Центральное отверстие: Ø50,0 мм (оптическое окно).
- Резьбовые отверстия:
- 8-32 – для крепления малых оптомеханических элементов, стоек Ø1/2", баз и т.п.
- 1/4"-20 – для установки более габаритных узлов и крепления к внешним конструкциям.
- Материал: алюминиевая плита.
- Покрытие: чёрный матовый анодированный алюминий.
- Плоскостность: типично ±0,25 мм по всей площади (для лабораторных задач).
Совместимость
- Системы визуализации двулучепреломления Thorlabs:
- LCC7201B – платформа для держателей образцов и адаптеров (в том числе MPSHA1).
- LCC7201C и аналогичные оптические комплексы.
- Оптомеханика Thorlabs с дюймовыми резьбами 8-32 и 1/4"-20 (стойки, пост-холдеры, базы, зажимы и т.п.).
- Адаптеры и держатели образцов (держатели предметных стекол, камер, ячеек и др.).
Типичные области применения
- Монтаж адаптера MPSHA1 и держателей предметных стекол для измерений двулучепреломления и внутренних напряжений.
- Сканирование и анализ крупных образцов в проходящем свете.
- Построение компактных лабораторных оптических стендов с центральным оптическим окном и удобной системой крепления узлов.
