Описание

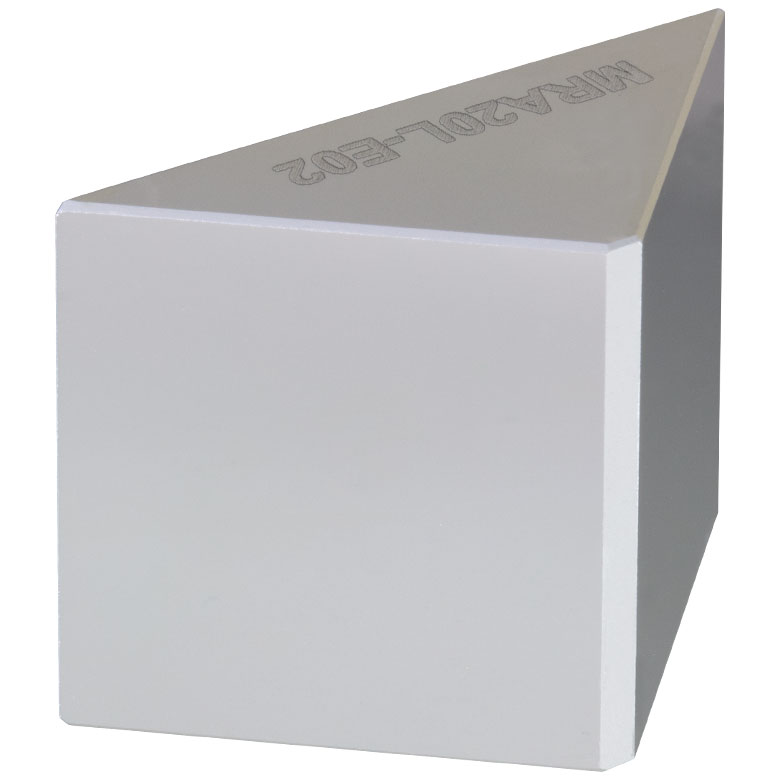

MRA20L-E02 — прямая треугольная зеркальная призма Thorlabs, предназначенная для компактного поворота и «складывания» оптического тракта. Такой элемент особенно удобен в лабораторных установках и OEM‑узлах, где важны габариты, жёсткая геометрия и стабильность положения отражающих поверхностей.
Отражающее покрытие: Диэлектрическое. Оптимизация по диапазону: 400 - 750 нм. Размер призмы (сторона/катет): 20.0 мм.
Основные характеристики:
- Тип: прямая треугольная зеркальная призма (beam folding).
- Габарит: 20.0 мм.
- Диапазон отражения: 400 - 750 нм.
- Покрытие: Диэлектрическое.
- Диэлектрическое покрытие нанесено на катеты для эффективного отражения.
Применение: изменение направления луча на ограниченном пространстве, компактные оптические модули, макеты и стенды, юстировка и прокладка пучка в приборах.
Важно: для максимальной эффективности выбирайте покрытие под свою длину волны и условия эксплуатации (мощность, угол падения, диапазон). Это снижает потери и паразитные отражения.
Практические рекомендации по применению
Зеркальные призмы этого типа используют для компактного поворота оптического тракта и построения «сложенных» схем, когда обычное плоское зеркало занимает слишком много места. Формат 20.0 мм удобен для монтажа в плотных лабораторных сборках, оптических головках, измерительных модулях и прототипах.
- Юстировка: начните с грубой установки по высоте и углу, затем выполните тонкую подстройку микровинтами держателя.
- Защита покрытия: не касайтесь рабочей поверхности; переносите элемент только за боковые грани или оправу (если она есть).
- Чистка: используйте продувку сухим воздухом/азотом и салфетки для оптики с подходящим растворителем.
- Выбор спектра: покрытие рассчитано на диапазон 400–750 нм. Для максимальной эффективности избегайте работы далеко за пределами заявенного диапазона.
Если в системе важна стабильность направления луча при вибрациях, зеркальная призма часто оказывается практичнее одиночного зеркала, так как позволяет собрать более компактную и жёсткую механическую компоновку.
