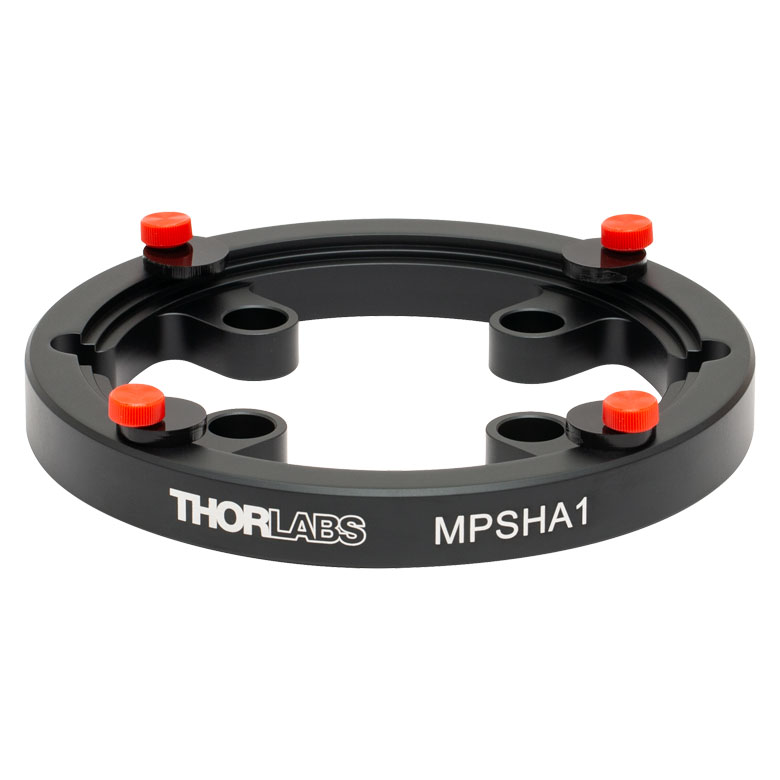

MPSHA1 – это адаптер-штатив для установки держателей предметных стекол и камер (recording chambers) в оптический путь системы визуализации двулучепреломления Thorlabs, в том числе комплексов на базе LCC7201B с алюминиевой breadboard MSB2328. Узел обеспечивает жёсткое и точное позиционирование образцов над центральным отверстием стола, сохраняя доступ к оптической оси и удобство смены камер и держателей.
Назначение
- Установка камер и держателей предметных стекол в оптический путь системы LCC7201B.
- Совместимое крепление с breadboard MSB2328 (и аналогичными столами с соответствующей разметкой отверстий).
- Надёжная фиксация камер и слайд-холдеров при исследованиях двулучепреломления, наблюдении образцов, проведении экспериментов.
Ключевые особенности
- Специальный адаптер для LCC7201B: разработан для интеграции с системой визуализации двулучепреломления и её монтажной платформой.
- Крепление к breadboard: установка на стол через четыре монтажных отверстия под винты с резьбой 1/4"-20 или M6 – обеспечивает жёсткую фиксацию без смещений.
- Большое центральное отверстие: верхняя площадка имеет круглое отверстие Ø110 мм с опорным буртом (полкой) шириной около 5 мм для опирания камер и вставок.
- Четыре прижимные скобы: по периметру расположены четыре зажима, которые надёжно фиксируют камеру или держатель в оптическом пути и не закрывают центральное окно.
- Совместимость с держателями слайдов: адаптер рассчитан на работу с вставками-держателями типа MPSH, MPSH2, MPSH2SS и др., позволяя использовать стандартные предметные стекла, multiwell-планшеты и чашки Петри (через соответствующие вставки).
- Жёсткая конструкция: цельнометаллическое исполнение (алюминий) для минимизации вибраций и стабильного позиционирования образца.
Конструкция и совместимость
- Тип изделия: Slide Holder Adapter Insert (адаптер-штатив для держателей слайдов).
- Совместимые системы: Система визуализации двулучепреломления на базе LCC7201B с breadboard MSB2328. Другие установки с аналогичной разметкой монтажных отверстий и центральным оптическим окном.
- Совместимые держатели: вставки-держатели микропрепаратов и камер (серии MPSH, MPSH2, MPSH2SS и др.).
- Способ крепления: четыре винта 1/4"-20 или M6 через угловые отверстия к монтажному столу.
- Центральный вырез: Ø110 мм, опорная полка шириной ~5 мм, четыре прижимные скобы по окружности.
Основные технические характеристики
- Модель: MPSHA1.
- Тип: адаптер-штатив для держателей предметных стекол (Slide Holder Adapter Insert).
- Центральное отверстие: Ø110 мм.
- Опорная полка: ширина около 5 мм по внутреннему диаметру.
- Фиксация образца: четыре прижимные скобы.
- Крепление к breadboard: четыре отверстия под винты 1/4"-20 или M6.
- Материал: алюминий (анодированный, лабораторное исполнение).
- Масса с упаковкой: порядка 1,61 фунта (по данным производителя).
Типовые области применения
- Исследования двулучепреломления и напряжений в материалах на системе LCC7201B.
- Работа с биологическими и микроструктурированными образцами в камерах и на предметных стеклах.
- Эксперименты с recording chambers, multiwell-планшетами, чашками Петри и другими держателями, устанавливаемыми в оптический путь через MPSHA1.
