Поставщик
|
Thorlabs |
|
Артикул
|
MPD189-P01 |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
25.4 мм (1") |
|
Внеосевой угол
|
90° |
|
Фокусное расстояние
|
203.2 мм |
|
Покрытие
|
с серебряным покрытием |
Описание

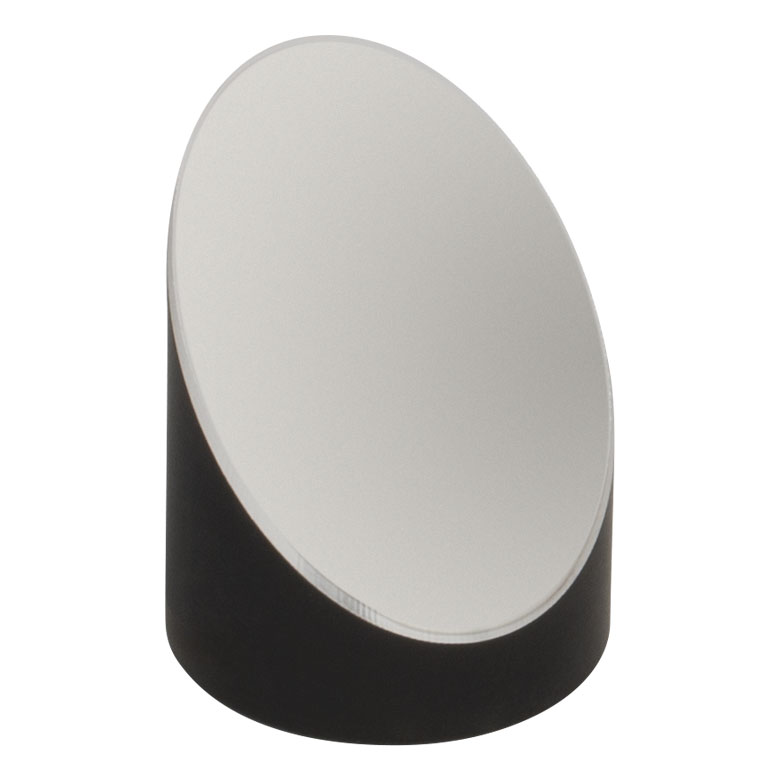

MPD189-P01 — Параболическое зеркало Thorlabs с внеосевой параболической поверхностью (OAP) и серебряным отражающим покрытием. Геометрия внеосевого параболоида позволяет фокусировать или коллимировать лазерный луч без хроматических аберраций, так как зеркало работает на отражение и не зависит от длины волны так, как это происходит в линзах.
Диаметр апертуры составляет Ø1" (25.4 мм), внеосевой угол — Внеосевой угол 90°, фокусное расстояние отражённого луча — RFL 8". Серебряное покрытие обеспечивает высокую эффективность отражения для видимого и ИК-диапазона и подходит для построения компактных оптических трактов, где важны стабильность и качество фронта волны.
Ключевые параметры
- Тип: Параболическое зеркало (OAP)
- Апертура: Ø1" (25.4 мм)
- Внеосевой угол: Внеосевой угол 90°
- Фокусировка: RFL 8"
- Покрытие: Серебряное (Protected Silver)
- Производитель: Thorlabs
Преимущества
- Нет хроматических аберраций — зеркало одинаково «держит» фокус в широком спектральном диапазоне.
- Компактная компоновка — внеосевая схема даёт свободный доступ к фокусу и упрощает размещение датчиков и механики.
- Подходит для лазеров и широкополосных источников — полезно в экспериментальной оптике и измерительных установках.
Области применения
- фокусировка и коллимация лазерного излучения;
- оптические тракты в спектроскопии и аналитических системах;
- формирование пучка в установках с ограниченным пространством;
- работа с широкополосным светом, где линзы дают заметные искажения.
Рекомендации по установке
- Для точной юстировки используйте держатель/оправу с регулировкой наклона и поворота.
- Не касайтесь рабочей поверхности: любые следы ухудшают отражение и качество пучка.
- При проектировании учитывайте направление внеосевого смещения, чтобы корректно вывести фокус в нужную точку.
