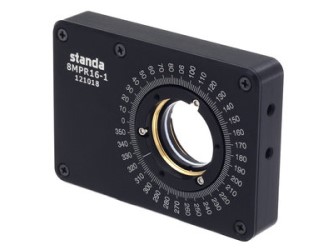

Моторизованный вращатель поляризатора 8MPR16-1 обеспечивает плавное, высокоточное, непрерывное и стабильное вращение на 360° с высокой повторяемостью позиционирования. Диаметр оптических элементов 1" (25.4 мм) или 1/2" (12.7 мм), подходит для призм Глана-Тейлора и других элементов. Минимальная толщина оправы позволяет устанавливать вращатель в очень плотные оптические схемы и систем с минимальными расстояниями между элементами. Оптическая ось вращателя расположена на малой высоте относительно его основания. Возможно крепление вращателя на специальные пластины для фиксации в 30 мм и 60 мм каркасных системах. Два флуоропластиковых кольца и два кольцевых прижима для оптических элементов диаметром 1" (25.4 мм) входят в комплект поставки.
Отверстия с резьбой M4 в боковых поверхностях держателя позволяют фиксировать вращатель в различных положениях. Вращатель можно установить на стержень для держателей оптики или на различные основания или кронштейны. В горизонтальном положении вращатель можно закрепить с помощью основания 3BP8MPR16-1.
8MPR16-1 может комплектоваться адаптерами для призм 16 x 16 мм, или адаптерами для круглых элементов диаметром 0.5 дюйма, или вращающейся платформой с отверстиями M3.
Особенности:
- Вращатель волновых пластин, поляризаторов и призм;
- Тонкая компактная конструкция;
- Для 1" (25.4 мм) оптики;
- Высота оптической оси 30 мм;
- Стабильное и точное позиционирование;
- Совместим с каркасными системами;
- Дополнительно возможна комплектация адаптерами для оптики других размеров.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон вращения |
360° |
|
Диаметр оптики |
1" (25.4 мм) |
|
Дополнительные адаптеры | |
|
Для круглых элементов |
0.5" (12.7 мм) |
|
Для призм |
10 x 10 мм
|
|
Разрешение в полном шаге |
0.75 угловой минуты (80 шагов = 1°) |
|
Разрешение в режиме дробления шага 1/256 (теоретическое) |
0.17 угловой секунды |
|
Точность установки в исходное положение |
<1 угловой минуты |
|
Эксцентриситет |
10 мкм |
|
Максимальная скорость |
4 оборота в минуту |
|
Концевые датчики |
Датчи Холла (1 шт.) |
|
Полярность |
Замкнут при срабатывании |
|
Передаточное отношение |
1:90 |
|
Грузоподъемность | |
|
Вертикальная |
1 кг |
|
Горизонтальная |
0.4 кг |
|
Шаговый двигатель |
F10/16-3 |
|
Рекомендуемый контроллер |
8SMC5-USB |
|
Питание |
12 В, PS12-1.5-4 |
|
Разъем |
HDB15(M) |
|
Длина кабеля |
1.2 м |
|
Материал основания |
Алюминий |
|
Покрытие |
Черное анодированное |
|
Давление |
Атмосферное, по запросу до 10-3 Торр |
|
Основания |
3BP8MPR16, 3BP8MPR16-1 |
|
Кронштейн |
2AB8MPR16 |
|
Размеры |
85x60x16 мм |
|
Вес |
0.25 кг |
