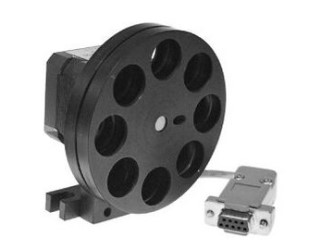

Моторизованный регулируемый револьверный аттенюатор 10МWA168 из двух дисков с фильтрами. Каждый диск содержит восемь держателей фильтров диаметром D с чистой апертурой диаметром d. Каждый держатель наклонён под углом 4° для предотвращения взаимных отражений между фильтрами. Мы поставляем ослабитель 10МWA168 со стандартным наиболее популярным набором фильтров (см. таблицу ниже). Оптика может поставляться также по индивидуальным заказам. Управление осуществляется компьютером через контроллер при помощи программного обеспечения, которые поставляются отдельно. Для крепления ослабитель имеет пазы под винты М6 и М4. Имеется также два отверстия М6 и одно М4. Материал – анодированный алюминий.
Особенности:
- Диаметр фильтров – 20/25.4 мм;
- Чистая апертура диаметром 18/23 мм;
- Непараллельные фильтры (наклонены под углом 4°);
- Максимальная толщина фильтров – 4 мм.
Пропускание фильтров
|
Диск 1 |
Диск 2 |
|
1 |
1 |
|
0 |
0 |
|
0.9 |
0.8 |
|
0.5 |
0.3 |
|
0.1 |
0.03 |
|
0.01 |
0.003 |
|
0.001 |
0.0003 |
|
0.0001 |
0.00003 |
Программное обеспечение
- Управление одиночным шаговым двигателем ослабителя с двумя дисками с 8 фильтрами на диск;
- Три различные таблицы пропусканий могут быть конфигурированы для различных длин волн;
- Работа в режимах установки пропускания или оптической плотности;
- Программа может выбирать наилучшую комбинацию фильтров для требуемого пропускания или оптической плотности, могут быть внесены параметры фильтров, установленных пользователем;
- Опции различных скоростей и шагов перемещения.
Программное обеспечение разработано для управления моторизованым ослабителем с использованием котроллеров Standa с интерфейсами USB или RS232. Моторизованный ослабитель применяется в любых оптических схемах, где требуется изменение пропускания. Программное обеспечение позволяет легко изменять пропускание или оптическую плотность ослабителя 10МWA168. Просто введите желаемые значения пропускания или оптической плотности, и программа выберет два фильтра с ближайшим значением. Вы можете сами выбрать используемые фильтры. Простой интерфейс позволяет сразу начать использовать программу. Она запоминает значения пропускания для трёх наборов длин волн, которые могут быть изменены пользователем. Кнопка «плотность/пропускание» обеспечивает переключение между этими режимами. Вся информация о конфигурации системы и текущее состояние ослабителя записываются в файл и перезагружаются автоматически при старте программы. Всё наше программное обеспечение работает только с нашими контроллерами.
Требования:
- РС-совместимый компьютер с Windows 95/98/ME/2000/XP;
- Дисплей;
- Контроллер шагового двигателя Standa.
Технические характеристики:
|
Параметр |
Значение |
|
Максимальный ток |
0.4 А |
|
Сопротивление |
33 Ом |
|
Индуктивность |
52 мГн |
|
Удерживающий момент |
0.12 Н·м |
|
Угол шага |
1.8° |
|
Точность угла шага |
5' |
|
Требуемая электрическая мощность |
5.6 Вт |
|
Масса |
|
|
10МWA168-20 |
0.61 кг |
|
10МWA168-1 |
0.65 кг |
