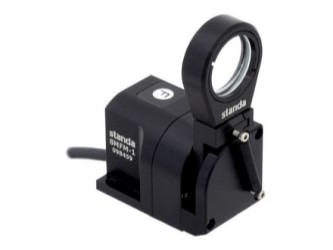

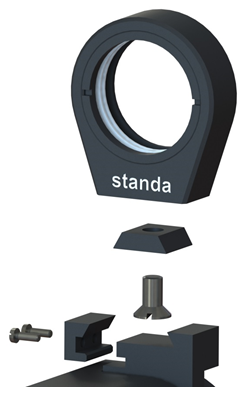

Моторизованный откидной держатель предназначен для того, чтобы быстро и точно удалять оптический элемент из оптической схемы и возвращать его обратно. На 90° держатель поворачивается менее, чем за 0.4 секунды. Механическая остановка с резким торможением обеспечивает хорошую повторяемость и стабильность позиционирования. Долгий срок службы также является плюсом 8MFM-1. Фильтры, зеркала и пинхолы могут быть легко установлены в держатель и закрепляются с помощью двух фторопластовых колец и гайки. Держатели для быстрого переключения между разной оптикой можно заказать отдельно. Благодаря скорости удаления/возвращения оптики, держатель может быть использован как заслонка луча.
Особенности:
- Управляется с помощью кнопки, пульта дистанционного управления, внешнего запуска или контроллера 8SMC5-USB;
- Остановка с резким торможением позволяет добиться высокой повторяемости позиционирования;
- Отверстие M6x7 для крепления;
- Пульт дистанционного управления с разъёмами SMA для входа/выхода;
- Держатели для оптики диаметром 2" по запросу.
Управление держателем
- Кнопки на корпусе держателя;
- Пульта дистанционного управления (в комплекте);
- Персонального компьютера, используя 8SMC5-USB;
- Персонального компьютера, используя SMA разъёмы.
Пульт дистанционного управления оснащён SMA разъёмами входа и выхода. Сами разъёмы используют TTL-сигнал (0-5В). Для работы моторизованному держателю требуется блок питания 12В. На корпусе расположены два сквозных отверстия M3 сбоку и одно крепёжное отверстие M6x7 снизу по центру оптической оси.
Технические характеристики:
|
Параметр |
Значение |
|
Положение |
0 и 90° |
|
Время поворота |
< 0.4 с |
|
Диаметр |
1" (25.4 мм) |
|
Макс. толщина |
7 мм |
|
Повторяемость |
≤50 мкрад |
|
Макс. крутящий момент |
0.33 нм |
|
Цифровой разъем |
SMA (2) |
|
Потребляемая мощность |
9В-12В |
|
Масса |
160 г |
|
Поставщик
|
Standa |
