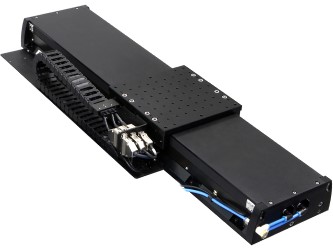

Линейные трансляторы с прямым приводом серии 8MTL220 основаны на технологии трехфазных линейных бесщеточных серводвигателей без железа. Технология прямого привода позволяет пользователю достичь нулевого люфта движения с высокой точностью, повторяемостью и низким трением.
Технические характеристики:
|
Параметр |
Значение |
|
Управление перемещением | |
|
Диапазон перемещения |
400, 600 мм |
|
Тип энкодера |
Бесконтактный оптический энкодер |
|
Модель энкодера |
LEn1 |
|
Разрешение энкодера |
50 нм |
|
Реперная метка |
По середине диапазона перемещения |
|
Двусторонняя повторяемость |
±0.5 мкм |
|
Точность | |
|
До калибровки |
±15 мкм |
|
После калибровки |
±1.5 мкм |
|
Допуск на угол тангажа |
±45 мкрад |
|
Допуск на угол рыскания |
±50 мкрад |
|
Допуск на угол крена |
±45 мкрад |
|
Максимальная скорость (без нагрузки) |
1.5 м/с |
|
Максимальное ускорение (без нагрузки) |
1.45 g |
|
Концевые датчики |
Оптические (оптроны) |
|
Полярность датчиков |
Замкнут при срабатывании |
|
Нагрузка и передача | |
|
Горизонтальная грузоподъемность |
До 100 кг |
|
Модель линейного двигателя |
LM1 |
|
Двигатель |
3-фазный бесщеточный линейный сервопривод |
|
Максимальное напряжение питания |
>300 В (постоянное) |
|
Постоянный ток |
2.2 А |
|
Пиковый ток |
8.8 А |
|
Направляющие |
Линейные рециркулирующие |
|
Материал | |
|
Материал основания |
Алюминиевый сплав |
|
Покрытие |
Черное анодированное |
|
Управление и интерфейсы | |
|
Разъем двигателя |
DHPS25M-9/4 |
|
Разъем двигателя и концевых датчиков |
HDB15(M) |
|
Разъем энкодера |
DB15(M) |
|
Аксессуары | |
|
Основание |
Не требуется |
|
Cборка XY |
Соединение без переходников |
|
Дополнительная информация | |
|
Размеры подвижной платформы |
225 х 225 мм |
|
Стандарт размеров |
Метрический |
|
Вес |
35 - 42 кг |
|
Размеры |
980 х 297.5 х 100 мм |
Модели:
|
Модель |
Ход, мм |
Разрешение энкодера, нм |
|
8MTL220-400-Len1 |
400 |
Синусно-косинусный аналоговый |
|
8MTL220-600-Len1 |
600 |
Синусно-косинусный аналоговый |
|
8MTL220-400-LEn1-025 |
400 |
25 |
|
8MTL220-400-LEn1-050 |
400 |
50 |
|
8MTL220-400-LEn1-100 |
400 |
100 |
|
8MTL220-400-LEn1-200 |
400 |
200 |
|
8MTL220-600-LEn1-025 |
600 |
25 |
|
8MTL220-600-LEn1-100 |
600 |
100 |
|
8MTL220-600-LEn1-200 |
600 |
200 |
|
8MTL220-600-LEn1-050 |
600 |
50 |
