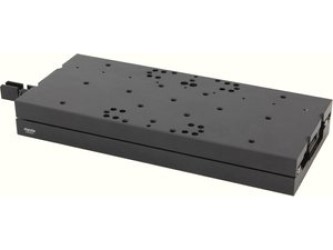

В моторизированной платформе серии 8MTL используется трехфазный бесщеточный линейный сервопривод без сердечника. Прямой привод обеспечивает движение с нулевым люфтом и позволяет добиться высокой точности, повторяемости и низкого коэффициента трения. Линейный оптический энкодер в качестве системы обратной связи обеспечивает управление перемещением с субмикрометровым разрешением движения. Естественно состаренный алюминиевый сплав гарантирует устойчивость к высоким температурам, легкость конструкции 8MTL и долгий период работы без износа направляющих. Линейные трансляторы серии 8MTL могут быть подготовлены для работы в чистых помещениях и вакууме до 10-3 Торр. Дополнительные требования к чистоте согласовываются по запросу.
Моторизированные линейные трансляторы могут быть с легкостью закреплены на оптическом столе с помощью винтов 3STS. Трансляторы стыкуются в систему для перемещения по двум горизонтальным осям (XY) без использования дополнительных соединительных пластин. Возможно изготовление вертикального транслятора для перемещения по оси Z. Управление движением 8MTL осуществляется с помощью контроллеров Standa.
Особенности:
- Диапазон перемещения: 170 мм;
- Разрешение: 50 нм и лучше;
- Двусторонняя повторяемость: +/- 0.5 мкм;
- Максимальная скорость: 1200 мм/с;
- Бесконтактный оптический инкрементальный энкодер с высоким разрешением;
- Система с прямым приводом, безлюфтовая;
- Высокая точность линейных направляющих и каретки;
- Гарантированная долговечность работы;
- Простая интеграция.
Технические характеристики:
|
Параметр |
Значение |
|
Управление перемещением | |
|
Диапазон перемещения |
170 мм |
|
Тип энкодера* |
Бесконтактный оптический энкодер |
|
Модель энкодера |
LEn1 |
|
Разрешение энкодера* |
По запросу (до 50 нм или лучше) |
|
Реперная метка |
По середине диапазона перемещения |
|
Двусторонняя повторяемость |
±0.5 мкм |
|
Односторонняя повторяемость |
По запросу |
|
Точность | |
|
До калибровки** |
По запросу |
|
После калибровки |
±1 мкм |
|
Допуск на угол тангажа*** |
±55 мкрад |
|
Допуск на угол рыскания*** |
±32 мкрад |
|
Допуск на угол крена*** |
По запросу |
|
Максимальная скорость (без нагрузки)**** |
1.2 м/с |
|
Максимальное ускорение (без нагрузки)**** |
1.45 g |
|
Концевые датчики |
Датчики Холла |
|
Полярность датчиков |
Замкнут при срабатывании |
|
Нагрузка и передача | |
|
Непрерывно развиваемое усилие (пиковое) |
113.5 Н |
|
Грузоподъемность (центральная) |
20 кг |
|
Модель линейного двигателя |
LM1 |
|
Двигатель |
3-фазный бесщеточный линейный сервопривод |
|
Максимальное напряжение питания |
>300 В (постоянное) |
|
Постоянный ток |
2.2 А |
|
Пиковый ток |
8.8 А |
|
Направляющие |
Линейные рециркулирующие |
|
Материал | |
|
Материал основания |
Алюминиевый сплав |
|
Покрытие |
Черное анодированное |
|
Управление и интерфейсы | |
|
Рекомендуемый контроллер***** |
SPiiPlusEC |
|
Рекомендуемый драйвер***** |
UDMlc |
|
Рекомендуемый блок питания |
PS36-4.4-4 |
|
Длина кабеля |
По запросу |
|
Аксессуары | |
|
Основание |
Не требуется |
|
Cборка XY |
Соединение без переходников |
|
Сборка Z |
Возможна |
|
Дополнительная информация | |
|
Размеры подвижной платформы |
130 х 295 мм |
|
Стандарт размеров |
Метрический |
|
Вес |
4.1 кг |
|
Вес подвижной части |
2.1 кг |
Примечания:
* - В стандартных моделях возможно использование энкодера с разрешением от 5 мкм до 50 нм. По заказу возможно поставка позиционеров с более высоким разрешением. Разрешение влияет на повторяемость позиционирования транслятора;
** - Каждая платформа может быть откалибрована с созданием карты ее погрешностей с помощью интерферометра, что снижает механические погрешности до 1 мкм. С транслятором предоставляет соответвующий сертификат Standa с результатами измерений;
*** - Угловые отклонения могут быть уменьшены по запросу. С транслятором предоставляет соответвующий сертификат Standa с результатами измерений;
**** - Скорость зависит от напряжения источника питания, ускорение зависит от периода цикла работы и пикового тока;
***** - Для подбора подходящих систем управления рекомендуется проконсультироваться с нашими инженерами, которые могут предложить оптимальный вариант, сходя из задачи, в которой будет использоваться узел.
Модели:
|
Модель |
Разрешение энкодера, нм |
|
8MTL1301-170-LEn1 |
Аналоговый Sin/Cos |
|
8MTL1301-170-LEn1-025 |
25 |
|
8MTL1301-170-LEn1-050 |
50 |
|
8MTL1301-170-LEn1-100 |
100 |
|
8MTL1301-170-LEn1-200 |
200 |
