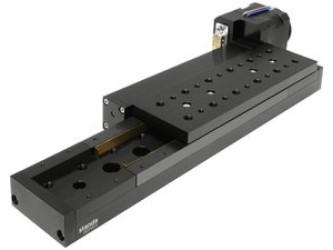

В конфигурацию XY моторизованные трансляторы серии 8MT177 собираются при помощи винтов М6. Кронштейн 2АВ175 используется для преобразования «горизонтальных» трансляторов в «вертикальные».
Особенности:
- Диапазон перемещения 13 мм;
- Максимальная скорость 1 мм/с;
- Достижимое разрешение 1/8 мкм;
- Грузоподъемность 0.5 кг;
- Компактная и легкая конструкция.
Технические характеристики:
|
Модель |
8MT18-13 |
|
Диапазон перемещения, мм |
13 |
|
Разрешение в полном шаге шагового двигателя, мкм |
1 |
|
Максимальная скорость, мм/с |
1 |
|
Концевые датчики |
Механические, 2 шт. |
|
Полярность датчиков |
Замкнуты при срабатывании |
|
Шаг направляющего винта, мм |
0.35 |
|
Грузоподъемность (центральная нагрузка) |
|
|
Горизонтальная, кг |
0.5 |
|
Вертикальная, кг |
0.25 |
|
Шаговый двигатель |
F10 |
|
Редуктор |
16/1 |
|
Материал корпуса |
Алюминий |
|
Покрытие корпуса |
Черное анодированное |
|
Рабочее давление |
Нормальное атмосферное (до 10-3 торр под заказ) |
|
Рекомендуемые контроллеры |
8SMC5-USB |
|
Рекомендуемый блок питания |
PS12-2.5-4 |
|
Длина кабеля, м |
1.6 (под заказ возможна другая длина) |
|
Разъем |
HDB15(M) |
|
Основание |
3BP8MT18 |
|
Сборки XY и XYZ |
По запросу |
|
Размеры подвижной платформы, мм |
22х17 |
|
Система |
Метрическая |
|
RoHS |
Совместим |
|
Масса, кг |
0.15 |
